Ru-20
Системная плата MS-7695

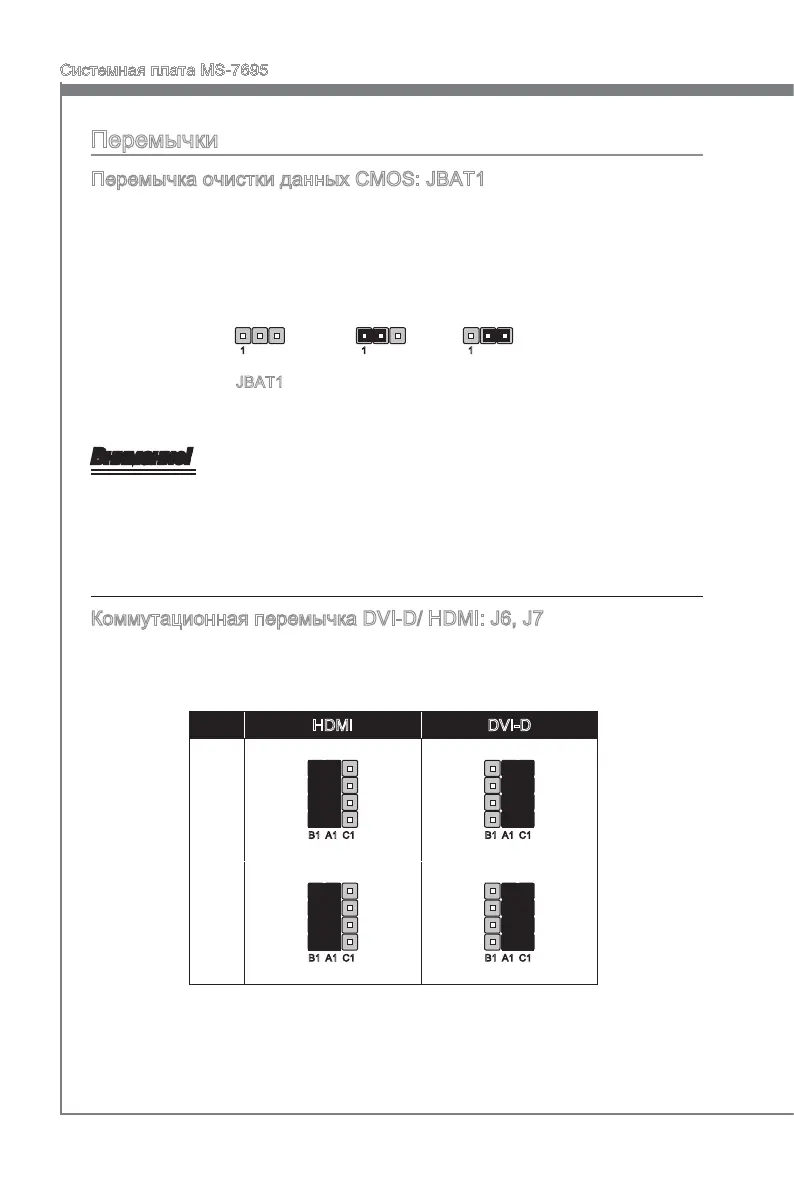

Перемычки
Перемычка очистки данных CMOS: JBAT1
На плате установлена CMOS память с питанием от батарейки, хранящая
данные о конфигурации системы. Данные, хранящиеся в CMOS памяти,
требуются компьютеру для загрузки операционной системы при включении. Если
требуется очистить CMOS память и стереть данные о конфигурации системы,
воспользуйтесь этой перемычкой.
JBAT1 Сохранение
данных
Очистка
данных
1 11
Внимание!
Перед очисткой данных CMOS убедитесь в том, что питание системы
выключено. Очистка CMOS производится соединением контактов 2 и 3. Затем
следует вернуться к соединению контактов 1 и 2. Избегайте очистки CMOS при
работающей системе: это может, повредить системную плату.
Коммутационная перемычка DVI-D/ HDMI: J6, J7
На системной плате установлен один порт DVI-D и один порт HDMI
(одновременно можно использовать только один из них). Данные перемычки
используются для выбора необходимого порта.
HDMI DVI-D
J6
B1 A1 C1 B1 A1 C1
J7
B1 A1 C1 B1 A1 C1
