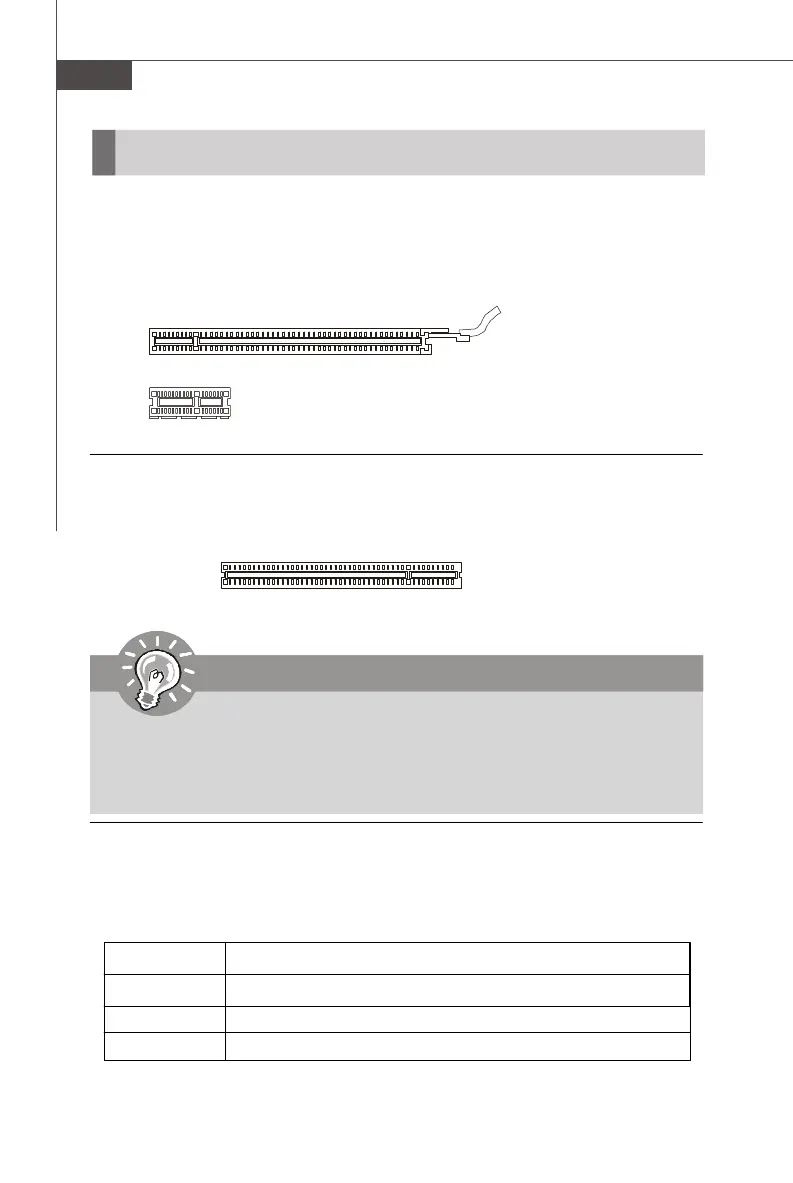

Fr-24
Carte mère MS-7514
Slot 32-bit PCI
Important
Lorsque vous ajoutez ou retirez une carte d’extension, assurez-vous que le
PC n’est pas relié au secteur. Lisez la documentation pour faire les configu-
rations nécessaires du matériel ou du logiciel de la carte d’extension, tels
que cavaliers, commutateurs ou la configuration du BIOS.
Slot PCI (Peripheral Component Interconnect)
Le slot PCI supporte la carte LAN, la carte SCSI, la carte USB et d’autres cartes
ajoutées qui sont compatibles avec les spécifications de PCI.
Slot PCI (Peripheral Component Interconnect) Express
Le slot PCI Express supporte la carte d’expension de l’interface du PCI Express.
Le slot PCI Express 2.0x 16 supporte un taux de transfert jusqu’à 8.0 GB/s.
Le slot PCI Express x 1 supporte un taux de transfert jusqu’à 250 MB/s.
Slots
Slot PCI Express x16
Slot PCI Express x 1
Chemins de revendication d’interruption de PCI
RQ est l’abréviation de “interrupt request line”. Les IRQ sont des lignes de matériel sur
lesquelles les périphériques peuvent émettre des signaux d’interruption au micro-
processeur. Les picots de PCI IRQ sont typiquement connectés aux picots de bus PCI
comme suivant :
Order 1 Order 2 Order 3 Order 4
PCI Slot 1 INT A# INT B# INT C# INT D#
PCI Slot 2 INT E# INT F# INT G# INT H#
PCI Slot 3 INT F# INT G# INT H# INT E#
