35

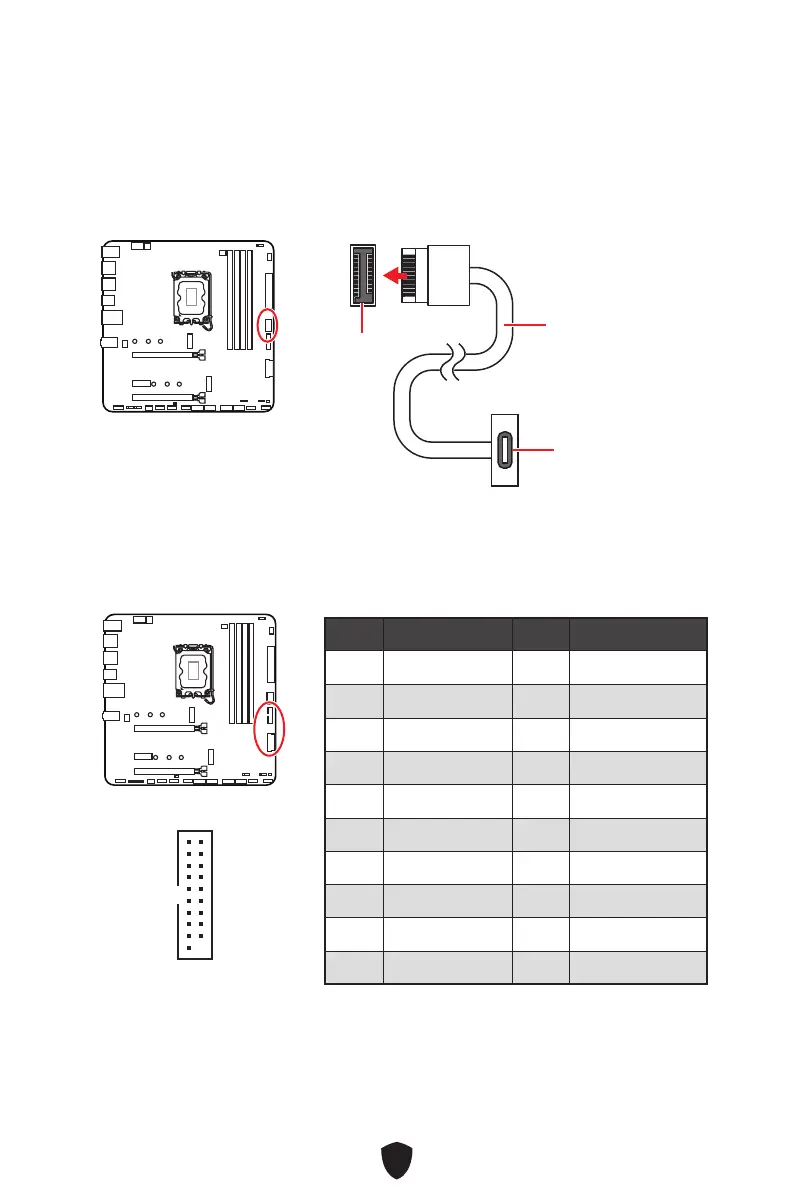

JUSB3~4 : Connecteurs USB 3.2 Gen 1
Ces connecteurs vous permettent de connecter les ports USB 3.2 Gen 1 5 Gb/s sur le
panneau avant.
Important
Notez que les câbles d’alimentation et de terre doivent être branchés correctement
pour éviter d’endommager la carte mère.
JUSB5 : Connecteur USB 3.2 Gen 1 Type-C du panneau
avant
Ce connecteur vous permet de connecter le connecteur USB 3.2 Gen 1 5 Gb/s Type-C
sur le panneau avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une
excellente robustesse. Quand vous connectez le câble, assurez-vous de le brancher
dans le bon sens.
JUSB5
Câble USB Type-C
Port USB Type-C
sur le panneau
avant
Broche Nom de signal Broche Nom de signal
1 Power 2 USB3_RX_DN
3 USB3_RX_DP 4 Ground
5 USB3_TX_C_DN 6 USB3_TX_C_DP
7 Ground 8 USB2.0-
9 USB2.0+ 10 Ground
11 USB2.0+ 12 USB2.0-
13 Ground 14 USB3_TX_C_DP
15 USB3_TX_C_DN 16 Ground
17 USB3_RX_DP 18 USB3_RX_DN
19 Power 20 No Pin
1
10 11
20
