SERVICE
Als er service nodig is, neemt u voor de juiste maatrege-
len contact op met uw installateur.
LET OP!
Voor onderhoud en ondersteuning hebt u het
(14-cijferige) serienummer van het product
nodig.
Service mag uitsluitend door ter zake kundig personeel
worden verricht.
Gebruik bij het vervangen van onderdelen van de Emi-
nent uitsluitend vervangende onderdelen van NIBE.
Handleiding voor
installateur

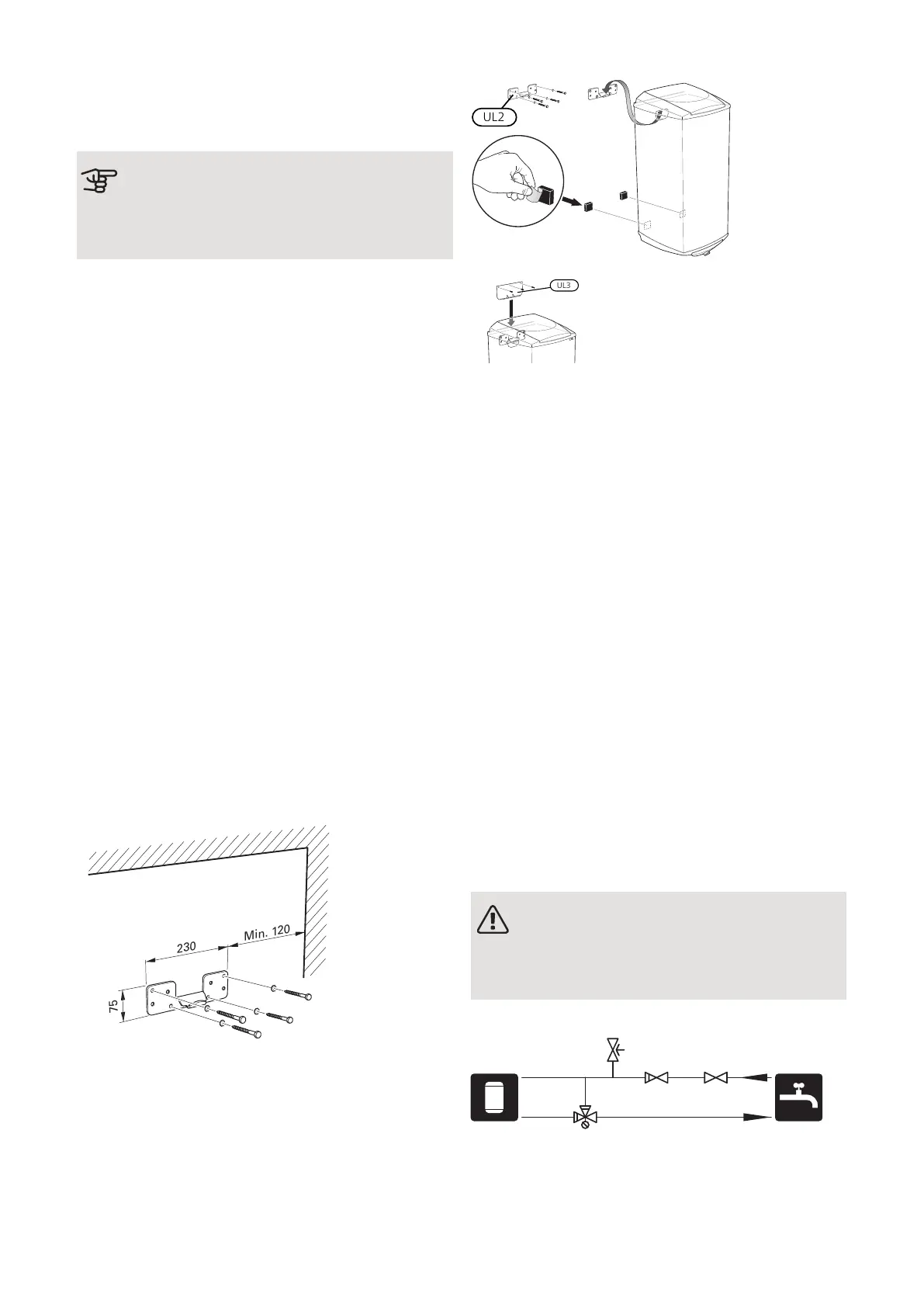

INSTALLATIE
MONTAGE
De boiler moet worden geïnstalleerd in een ruimte waar
al een afvoer in de vloer aanwezig is. De boiler kan ver-
ticaal op een vlakke wand (met de aansluitingen omlaag)
of horizontaal (met de achterkant omlaag gericht) worden
gemonteerd. Voor wandmontage gebruikt u de bijgele-
verde ophangbeugel (UL2). Die moet als eerste worden
bevestigd (schroeven Ø8 – 10 mm). Zie de maattekening
en de afbeelding hieronder. Vervolgens hangt u de boiler
aan de beugel. De boiler kan nu wat opzij worden ge-
schoven om de leidingen eenvoudiger te kunnen instal-
leren. Plaats voor extra veiligheid de bijgeleverde bor-
gingsplaat (UL3) als kantelbeveiliging op de wand tegen
de bovenkant van de boiler (zie de afbeelding). Houd
een vrije ruimte van 200 mm aan voor/onder de boiler
voor servicewerkzaamheden.
LEK
Min. 185*
75
Min. 120
230
LEIDINGEN INSTALLEREN
Leidingen moeten volgens de geldende normen en
richtlijnen worden aangesloten.
De boiler moet voorzien worden van de vereiste kleppen,
zoals een veiligheidsklep, afsluiter en terugslagklep.
De boiler moet worden uitgerust met een mengklep,
die de temperatuur van uitgaand heet water beperkt tot
60 °C. Als deze klep niet wordt aangebracht, moeten er
andere maatregelen worden getroffen om het risico van
brandwonden te voorkomen. Gebruik een interne
steunhuls als een kunststof of roodkoperen leiding wordt
aangesloten. Leid vanaf de veiligheidsklep een afvoerlei-
ding naar een geschikte afvoer. De afvoerleiding moet
dezelfde afmetingen hebben als de veiligheidsklep.
Fixeer de afvoerleiding vanaf de veiligheidsklep over de
gehele lengte schuin omlaag en zorg ervoor dat deze
vorstbestendig is. De uitstroomopening van de overstort-
leiding moet zichtbaar zijn en mag niet te dicht bij elek-
trische componenten worden geplaatst.
Zorg ervoor dat ingaand water schoon is. Bij gebruik van
een eigen bron moet misschien een extra waterfilter
worden toegevoegd.
Neem bij onzekerheid contact op met uw installateur of
bekijk de geldende standaarden.
Voorzichtig!
Zorg ervoor dat ingaand water schoon is. Bij
gebruik van een eigen bron moet misschien
een extra waterfilter worden toegevoegd.
Systeemschema
13NIBE Eminent Exp | NL
