65
PL

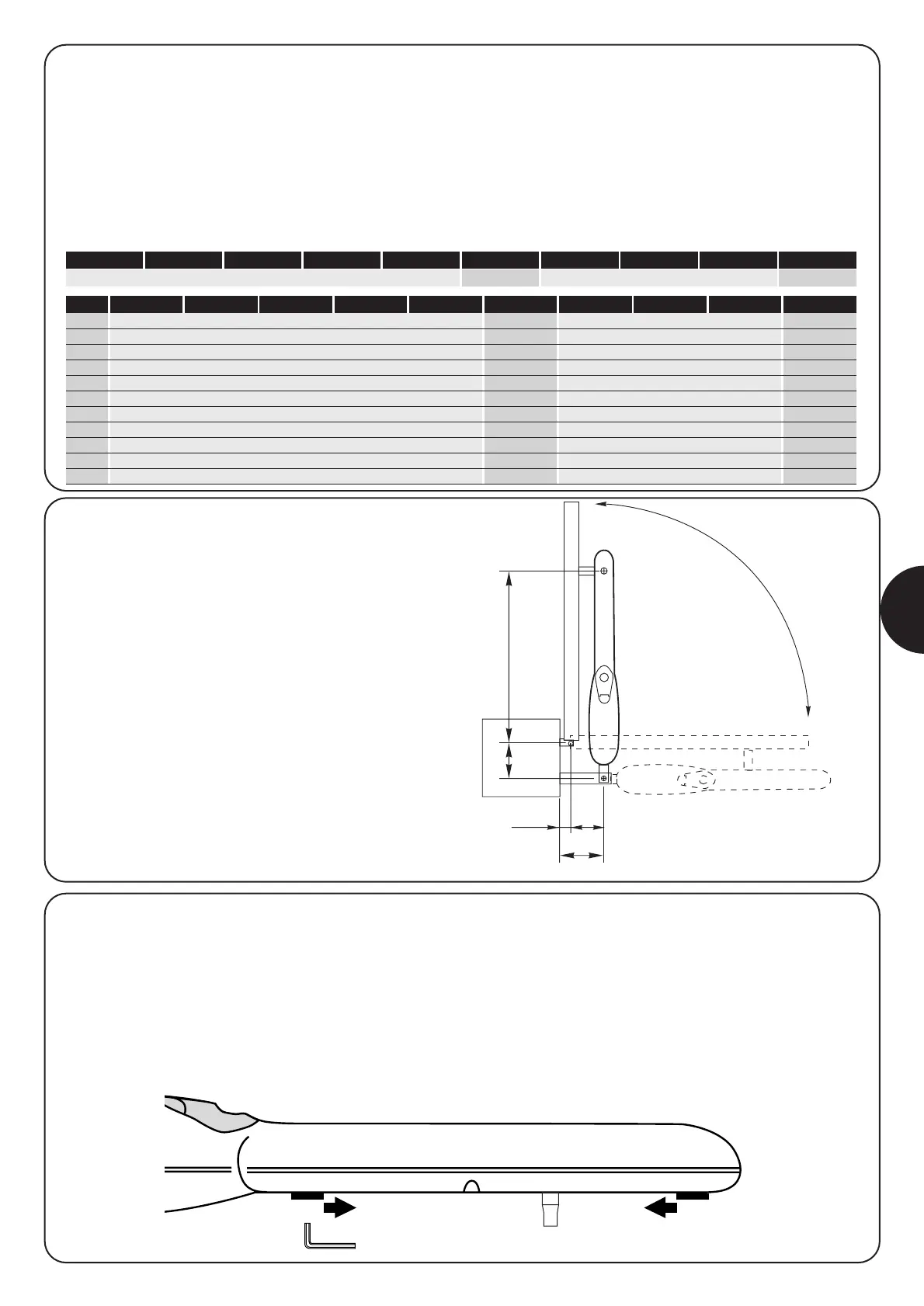

2.3.2) Ustawianie wspornika przedniego
Przestrzegając wartośc D i wartośc E (patrz tabela), wspornik przedni (47)
musi być ustawiony do bramy przy pomocy odpowiedniego zacisku;
Przed przejściem do wykonania ostatecznego mocowania należy:
1. Sprawdzić czy linia zamykania motoreduktora jest dokładnie
pozioma (fig.4)
2. Otworzyć i zamknąć bramę ręcznie, aby sprawdzić czy ruch
jest regularny.
3.
Podnieść motoreduktor i przymocować wspornik przedni (47)
Mocowanie tylnie motoreduktora (fig.5)
Śrubą (55), podkładką (59) i nakrętką (61) przymocować MOBY do
wspornika (45) widełkami (46). Dokręcić nakrętkę do oporu,
następnie odkręcić ją na około 1/10 obrotu w celu stworzenia
pewnego luzu pomiędzy częściami.
Mocowanie przednie motoreduktora (fig.6)
Założyć widełki MOBY przednie (34) do wspornika przedniego (47)
blokując śrubami (56) i podkładką (60).
2.3.3) Otwieranie bramy na zewnątrz
Czasami, aby zagwarantować poprawny ruch, jest konieczne
zastosowanie dłuższego wspornika (PLA6 - opcja), zgodnie z tym,
jak przedstawiono na figurze.
D= 750mm D= 700mm D= 900mm D= 850mm
MB4005
MB4005 MB4015 MB4024 MB4605 MB4615 MB4006 MB5015 MB5024 MB5615 MB5016A
100mm
110mm
120mm
130mm
140mm
150mm
160mm
170mm
180mm
190mm
200mm
E= 625mm
E= 615mm
E= 605mm
E= 600mm
E= 590mm
E= 580mm
E= 570mm
E= 560mm
E= 550mm
E= 540mm
E= 530mm
E= 595mm
E= 585mm
E= 575mm
E= 570mm
E= 560mm
E= 550mm
E= 540mm
E= 530mm
E= 520mm
E= 510mm
E= 500mm
E= 775mm
E= 765mm
E= 755mm
E= 750mm
E= 740mm
E= 730mm
E= 720mm
E= 710mm
E= 700mm
E= 690mm
E= 680mm
E= 745mm
E= 735mm
E= 725mm
E= 720mm
E= 710mm
E= 700mm
E= 690mm
E= 680mm
E= 670mm
E= 660mm
E= 650mm
MB4015 MB4024 MB4605 MB4615 MB4006 MB5015 MB5024 MB5615 MB5016
2.4) Regulacja wyłącznika krańcowego
Wyłącznik krańcowy służy do regulacji pozycji zatrzymania bramy,
unikając w ten sposób zastosowania blokad i uderzania o nie
skrzydeł. Mikroprzełącznik jednocześnie odcina zasilanie silnika.
A) Odblokować motoreduktor (patrz rozdział 5).
B) Poluźnić śrubę (54).
C) Otworzyć bramę do pozycji żądanej.
D) Śrubą regulować pozycję blokady wyłącznika krańcowego
aż do doprowadzenia do żądanego punktu.
E) Dokręcić śrubę (54).
F) Typy MB4006 i MB5016 posiadają wyłącznik krańcowy
nawet w zamykaniu:
max. 50mm max. 50mm
A
E
B
E
C
