27
F
2.3) Fixation
Pour un montage correct il faut vérifier les points suivants:
1) Saillie colonne
C
2) Angle de manœuvre α
3) Vitesse
4) Force

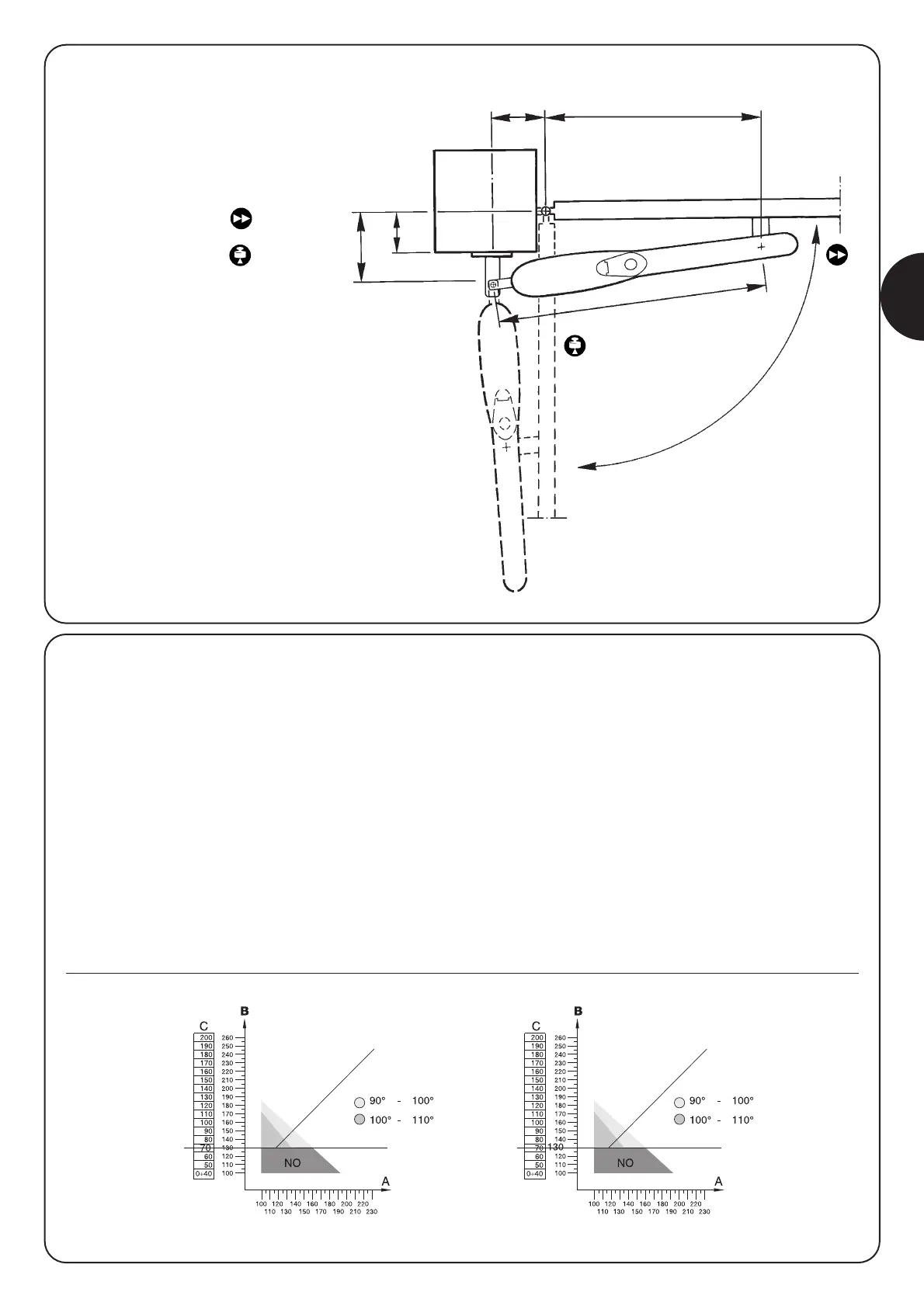

2.3.1) Positionnement de la platine de fixation
arrière
Les opérations à effectuer sont les suivantes:
1.1Mesurer sur place la valeur de C (dans l’exemple 70 mm).
1.2Identifier dans le graphique relatif au modèle de MOBY à installer
la valeur de C et tracer une ligne horizontale (fig.8).
1.3Identifier la valeur de “B minimum” à partir du graphique avec la
ligne droite tracée précédemment (dans l’exemple: 130 mm
fig.9), la zone située au-dessus de cette ligne contient les points
valables pour la fixation de la platine.
2 I
l existe une relation entre l’angle de manœuvre que peut effectuer
le portail et les positions des platines de fixation (A et B) comme
le montrent les graphiques relatifs au produit où des zones de
couleur différente représentent les angles maximums autorisés.
Si par exemple (fig.9) on veut ouvrir le portail de 100 à 110°, A
et B doivent identifier un point sur le graphique appartenant à la
zone de couleur correspondante.
3 À l’intérieur de la zone identifiée, nous rappelons que la force
imprimée au portail et le temps d’ouverture et de fermeture sont
directement proportionnels aux valeurs de A et B et que pour un
fonctionnement linéaire, ces valeurs devront être similaires; il faut
donc suivre la ligne d’installation conseillée.
ligne d’installation conseillée
ligne horizontale ligne horizontale
ligne d’installation conseillée
Fig. 8 Fig. 9
Exemple
B
C
AE
D
α
