Mit den Steuerungen TT2L und TT2D können mit Netzspannung
gespeiste Elektroapparaturen ein und ausgeschaltet werden; sie
unterscheiden sich im Wesentlichen aufgrund der verschiedenen
Konfiguration des Ausgangs. Die Steuerung TT2L (abbildung 3a)
eignet sich für die Direktschaltung der Apparatur, wogegen die TT2D
(abbildung 3b) im. Ausgang über einen potentialfreien Umschalter
verfügt und sich mehr für Geräte eignet, die bereits andere Steuer-
kreise haben.
Die Steuerungen beinhalten einen Funkempfänger, der mit Rolling
Code Technologie auf einer Frequenz von 433.92 MHz arbeitet, um
ein hohes Sicherheitsniveau zu gewährleisten.

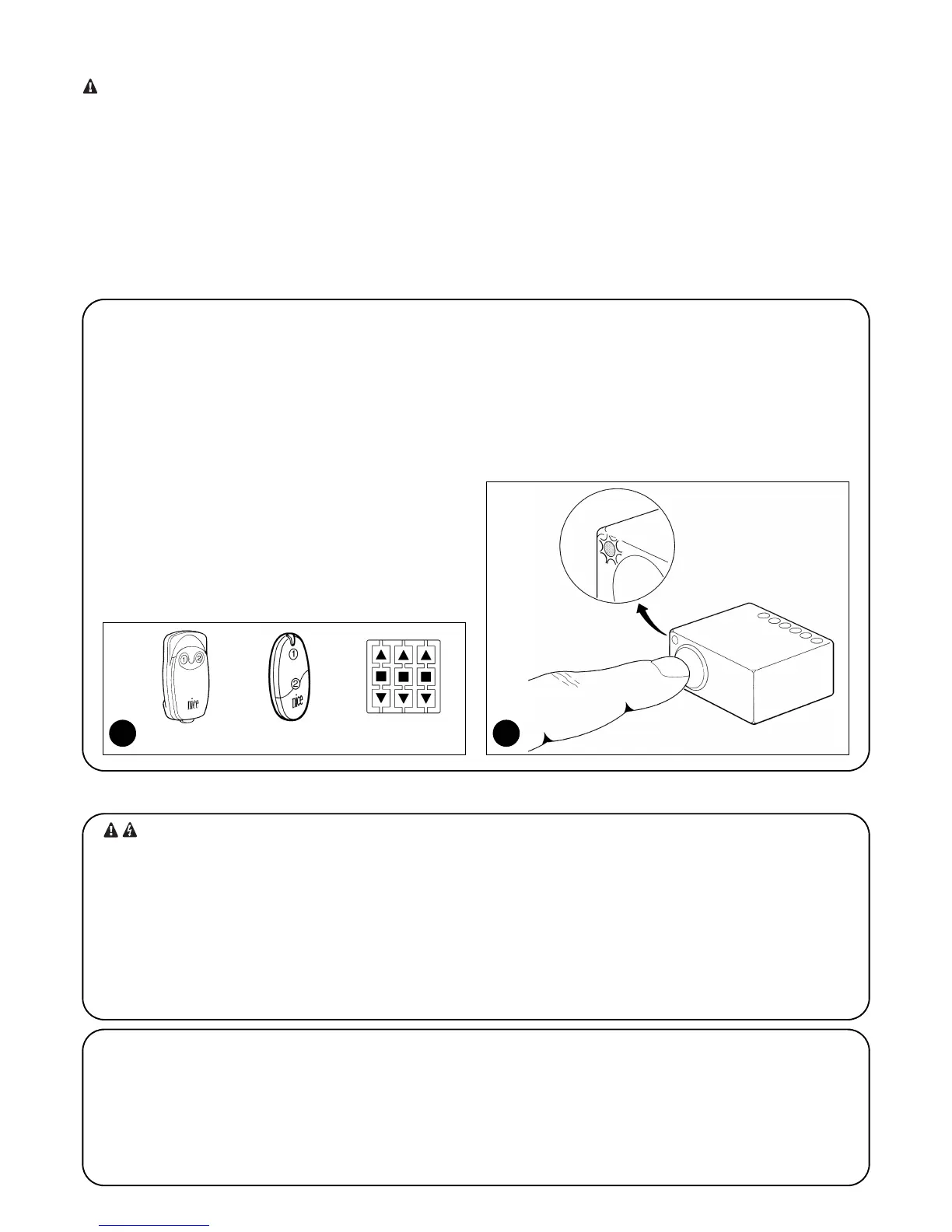

In jeder Steuerung können bis zu 30 Sender der Serien FLO2R,
VERY VR und NICEWAY gespeichert werden (abbildung 1). An
jedem Sender werden 2 Tasten benutzt, die eine zum Einschalten
(On) und die zweite zum Ausschalten (Off). Die Steuerung speichert
den On-Off Status der angeschlossenen Vorrichtung; nach einen
Stromausfall wird der Ausgang daher bei Spannungsrückkehr wie-
der in den früheren Status versetzt.
An den Steuerungen TT2L und TT2D steht ein Eingang “P/B” zur
Verfügung, um diese auch über einen externen Kontakt zu schalten.
Die Speicherungen und Programmierungen sind über die Sender
oder direkt über die Programmierungstaste (abbildung 2) an den
TT2L und TT2D möglich; eine led-leuchtanzeige wird die verschie-
denen Phasen anleiten.
Anmerkung. Die Steuerungen TT2L und TT2D funktionieren auch
mit anderen Sendertypen und in anderen Betriebsmodi siehe das
Kapitel 4 "Weitere Auskünfte".
Hinweise
• Für die Sicherheit von Personen ist es wichtig, sich an die-
se Anweisungen zu halten und dieselben für ein zukünftiges
Nachschlagen aufzubewahren.
• Die vorliegende Anleitung enthält wichtige Verordnungen
für die Sicherheit der Installation; eine unkorrekte Installa-
tion kann schwere Gefahren verursachen.
• Durch ein nur teilweises Lesen der vorliegenden Anweisun-
gen wird der Benutzer die Merkmale dieses Produktes nicht
voll nutzen können.
Die Steuerungen TT2L und TT2D eignen sich zur Kontrolle einer mit
Netzspannung gespeisten, einphasigen Elektroapparatur wie zum Bei-
spiel Beleuchtungen, Antriebe mit Ein-/Ausschaltung und ähnlichem;
jeder andere Einsatz ist unsachgemäß und untersagt. Die Installation
muss von technischem Fachpersonal unter voller Einhaltung der elektri-
schen Gesetzesverordnungen und Richtlinien und der gültigen Sicher-
heitsvorschriften ausgeführt werden.
1) Beschreibung des Produktes
2) Installation
• Das Produkt steht unter gefährlicher Spannung.
• Die Installation der Steuerungen TT2L und TT2D sowie der
elektrischen Vorrichtungen darf ausschließlich von techni-
schem Fachpersonal unter Einhaltung der vorliegenden
Anweisungen und der auf dem Gebiet gültigen Vorschrif-
ten und Gesetze ausgeführt werden. Alle Anschlüsse sind
ohne Spannungsversorgung auszuführen.
• Die Steuerungen TT2L und TT2D dürfen ausschließlich
in Abzweigdosen oder Kästen untergebracht werden. Ihr
Gehäuse ist nicht wasserdicht und hat nur einen sehr
geringen Schutz vor dem Kontakt mit Feststoffen. Es ist
untersagt, die Steuerungen TT2L und TT2D in nicht ent-
sprechend geschützter Umgebung zu installieren.
• Das Gehäuse der Steuerungen TT2L und TT2D nicht öff-
nen und/oder lochen; keinesfalls das Antennekabel
durchschneiden: es steht unter gefährlicher Spannung!
1 2
FLO2R VERY NICEWAY
2.1) Vorprüfungen
• Die elektrische Versorgungsleitung muss durch eine geeignete
magnetothermische Vorrichtung und Differentialschalter geschützt
sein.
• Weiterhin muss eine Abtrennvorrichtung der Stromversorgung (mit
Überspannungsklasse III bzw. Abstand zwischen den Kontakten
von mindestens 3,5 mm) oder ein gleichwertiges System wie z.B.
Steckdose und Stecker vorhanden sein.
Sollte sich die Abtrennvorrichtung der Stromversorgung nicht in
der Nähe der Automatisierung befinden, muss sie über ein
Absperrsystem verfügen, das vor einem unbeabsichtigten oder
nicht genehmigten erneuten Anschluss schützt.
