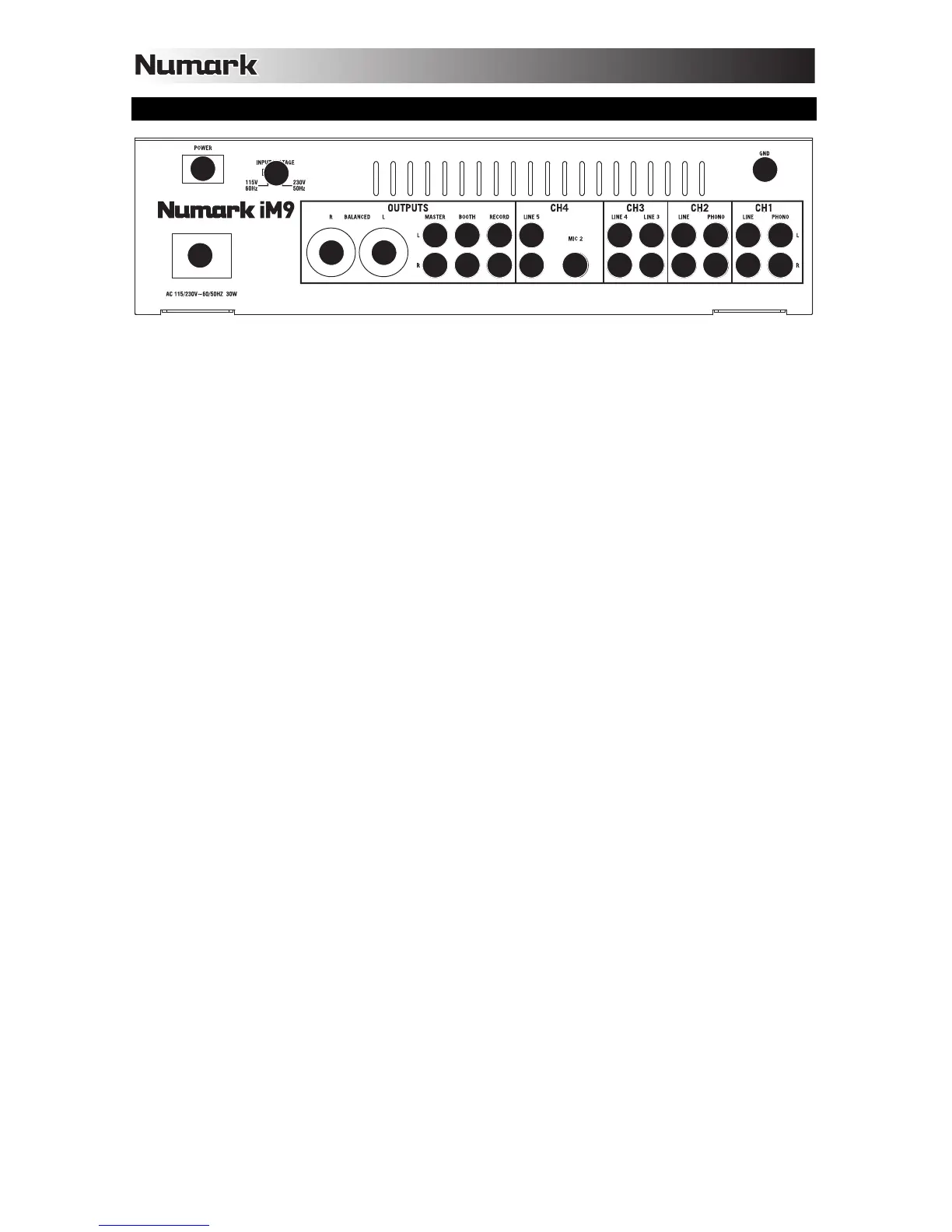

CARACTERÍSTICAS DEL PANEL TRASERO
1
2
3
4
5
5
4
4
5
5
4
4
4
4
4
4
46
88
9
9
10
10
11
11
7
1. ENTRADA DE ALIMENTACIÓN – Use el adaptador de alimentación incluido para conectar el
mezclador a un tomacorriente alimentado. Mientras está desconectada la alimentación eléctrica,
enchufe la fuente de alimentación al mezclador primero, y luego al tomacorriente.
2. SELECTOR DE VOLTAJE – Este conmutador de 2 posiciones establece el voltaje de entrada de CA
del altavoz. Los usuarios de EE.UU. deben colocar este conmutador en "115V", mientras que los del
Reino Unido y la mayoría de los países europeos deben colocarlo en "230V".
3. INTERRUPTOR DE ENCENDIDO – Enciende y apaga el mezclador. Encienda el mezclador después
de desconectar todos los dispositivos de entrada y antes de encender los amplificadores. Apague los
amplificadores antes de apagar el mezclador.
4. ENTRADAS DE LÍNEA (RCA) – Estas entradas se usan para conectar dispositivos de nivel de línea,
tales como reproductores de CD, muestreadores o interfaces de audio.
5. ENTRADAS FONOGRÁFICAS (RCA) – Estas entradas se usan para conectar dispositivos de nivel
fonográfico, como giradiscos.
6. ENTRADA DE MICRÓFONO 2 – Si desea usar un micrófono de 1/4" adicional en el canal 4, conéctelo
a esta entrada. Para aplicar la señal de micrófono a la mezcla, debe colocar el conmutador selector de
entrada del canal 4, ubicado en el panel superior, en "Mic".
7. TERMINAL DE TIERRA – Si usa giradiscos de nivel fonográfico con cable de conexión a tierra,
asegúrese de conectar dicho cable a estos terminales. Si se experimenta un zumbido grave, puede
significar que sus giradiscos no están conectados a tierra.
Nota: Algunos giradiscos tienen el cable de conexión a tierra incorporado a la conexión RCA y, por lo
tanto, no es necesario conectar nada al terminal de tierra.
8. SALIDA MAESTRA (BALANCEADA, XLR) – Esta salida XLR de baja impedancia sirve para conectar
a un sistema de altavoces o amplificador. El nivel de esta salida se controla con el FADER MAESTRO
del panel superior.
9. SALIDA MAESTRA (RCA) – Use cables RCA estándar para conectar esta salida maestra a un
sistema de altavoces o amplificador. El nivel de esta salida se controla con el FADER MAESTRO del
panel superior.
10. SALIDA PARA CABINA (RCA) – Use cables RCA estándar para conectar esta salida a un sistema de
monitoreo de cabina. El nivel de esta salida se controla con la perilla BOOTH del panel superior.
11. SALIDA PARA GRABACIÓN (RCA) – Use cables RCA estándar para conectar esta salida a un
dispositivo de grabación, tal como un grabador de CD o bandeja de cinta. El nivel de esta salida se
basa en los niveles pre-master.
