Page 12
99043698B
LÉGENDE N
o
DE RÉF. DESCRIPTION
1 97014735 Boîtier
97014736 Boîtier
2 97014728 Support (2 oblig.)
3 97014761 Registre (diam. 8 po)
4 99390099 Raccord de conduit (diam. 8 po)
5 99150415 Vis, 8-18 x ¼ (12 oblig.)*
6 98005513 Couvercle de la boîte de câblage
7 99400035 Réducteur de tension
8 98005512 Plaque de câblage
9 99150471 Vis de terre, 10-32 x ½ (2 oblig.)
10 97014775 Volute
11 98009399 Bague d’arrivée
12 99020273 Roue de soufflerie
13 99080485 Moteur
14 99260558 Écrou, 8-32 ( 4 oblig.)*
15 99250959 Rondelle (4 oblig.)*
16 99100491 Bague d’étoupe (4 oblig.)*
+ 97016792 Soufflerie, ensemble
(inclut n
o
légende 5 et 10 à 17)
17 99260477 Écrou, ¼-20 (6 oblig.)*
18 97006039 Harnais à fils
19 98009417 Panneau d’access
20 99420470 Écrou de panneau d’access (2 oblig.)
21 99150472 Vis de panneau d’access (2 oblig.)
22 99150591 Vis, 10-16 x 7/8 (4 oblig.)*
23 97016791 Kit pour accrocher
24 S414 Transition, Rond de 20,32-24,5 cm (8-10 po)
Commander les pièces de rechange par numéro de référence et non à
l’aide du numéro de légende.
* Visserie standard - peut être achetée localement.
+ Non montré réuni.

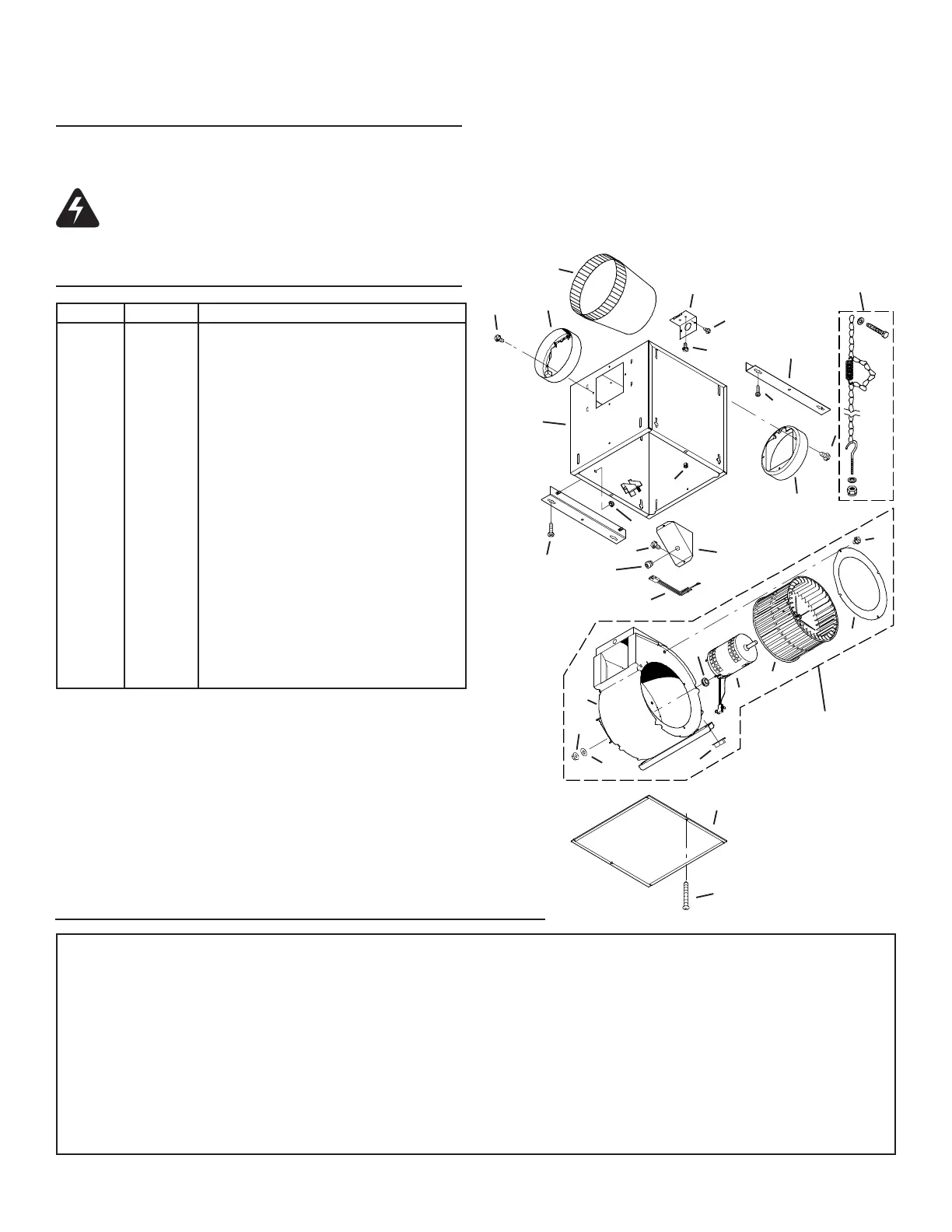

PIÈCES DE RECHANGE
ENSEMBLE DE
SOUFFLERIE
GARANTIE
GARANTIE LIMITÉE D’UN AN DE BROAN-NUTONE
Broan-NuTone garantit à l’acheteur consommateur original, de ses produits qu’ils sont exempts de défauts dans les matières premières ou la main-d’oeuvre pour une période
d’un an à compter de la date d’achat original. IL N’Y A PAS D’AUTRES GARANTIES, EXPRIMÉES OU IMPLICITES, INCLUANT MAIS NON PAS LIMITÉ AUX GARANTIES IMPLICITES
POUR FIN DE COMMERCIALISATION ET DE CONVENANCE DANS UN BUT PARTICULIER.
Pendant cette période d’un an, Broan-NuTone, à son choix, réparera ou remplacera, gratuitement, tout produit ou pièce qui s’avère défectueux sous utilisation et service normaux.
CETTE GARANTIE NE COUVRE PAS LES DÉMARREURS DE LAMPES FLUORESCENTES ET LES TUBES. Cette garantie ne couvre pas (a) l’entretien et le service normal ou
(b) tout produit ou pièce endommagé par suite de mauvais usage, négligence, accident, entretien inapproprié ou réparation (autre que par Broan-NuTone), mauvais installation
ou installation contraire au mode d’installation recommandé.
La durée de toute garantie implicite est limitée à une période d’un an tel que spécifié pour la garantie exprimée.
L’ENGAGEMENT DE BROAN-NUTONE DE RÉPARER OU DE REMPLACER, AU CHOIX DE BROAN-NUTONE, SERA LA SEULE OBLIGATION EXCLUSIVE SOUS CETTE GARANTIE.
BROAN-NUTONE NE SE TIENDRA PAS RESPONSABLE DES DOMMAGES DIRECTS, INDIRECTS OU SPÉCIAUX SURVENANT À CAUSE DE OU EN RAPPORT À L’UTILISATION
OU LA PERFORMANCE DE SES PRODUITS.
Cette garantie vous donne des droits légaux spécifiques et il se peut que vous ayez d’autres droits. Cette garantie annule toutes les garanties précédentes.
Pour le service sous garantie, vous devez (a) aviser Broan-NuTone á l'adresse ou numéro de téléphone mentionnée ci-dessous, (b) donner le numéro du modèle et l’identification
de la pièce et (c) décrire la nature de tout défaut dans le produit ou la pièce. Au temps de demander le service sous garantie, vous devez présenter une preuve de la date d’achat
original.
Aux E.U., comuniquez avec: Broan-NuTone LLC, 926 West State Street, Hartford, WI 53027 (1-800-637-1453)
Au Canada, comuniquez avec: Broan-NuTone Canada, 1140 Tristar Drive Mississauga, Ontario L5T 1H9 (1-888-882-7626)
1
2
3
5
6
7
8
9
10
11
12
13
14
15
18
19
20
21
17
16
5
22
22
16
5
5
5
4
23
24
AVERTISSEMENT : Pour diminuer les risques de décharge
électrique, débrancher la source d’alimentation avant
toute opération d’entretien.
Pour nettoyer la soufflerie : Retirer la panneau de access, débrancher
la soufflerie du boîtier, retirer les écrous de fixation de la soufflerie et
retirer délicatement la soufflerie du boîtier. Utiliser un accessoire
d’aspirateur approprié ou retirer la grille et nettoyer à l’aide d’un chiffon
doux et de savon ou de détergent doux pour nettoyer la zone de
décharge de la soufflerie et la roue. NE PAS LAISSER D’EAU
S’INFILTRER DANS LE MOTEUR. S’assurer que la soufflerie est
complètement sèche avant de la réinstaller.
Le moteur est lubrifié en permanence. Ne pas lubrifier ou démonter le
moteur.
UTILISATION ET ENTRETIEN
Suivre les instructions de câblage fournies avec le régulateur et respecter
tous les codes locaux et provinciaux en vigueur, de même que le Code
national de l’électricité .
