39
3. Conecte los cables de la válvula al temporizador.
• Pele 12,70 mm (1/2”) del aislamiento de plástico de los
extremos de cada cable para los cables del temporizador
y de la válvula.
• Conecte un cable de cada válvula (no importa cuál cable)
a un solo cable “común” del regador (normalmente
blanco).
• Conecte el cable restante de cada válvula a otro cable
colorido del regador.
Consulte la figura 3.

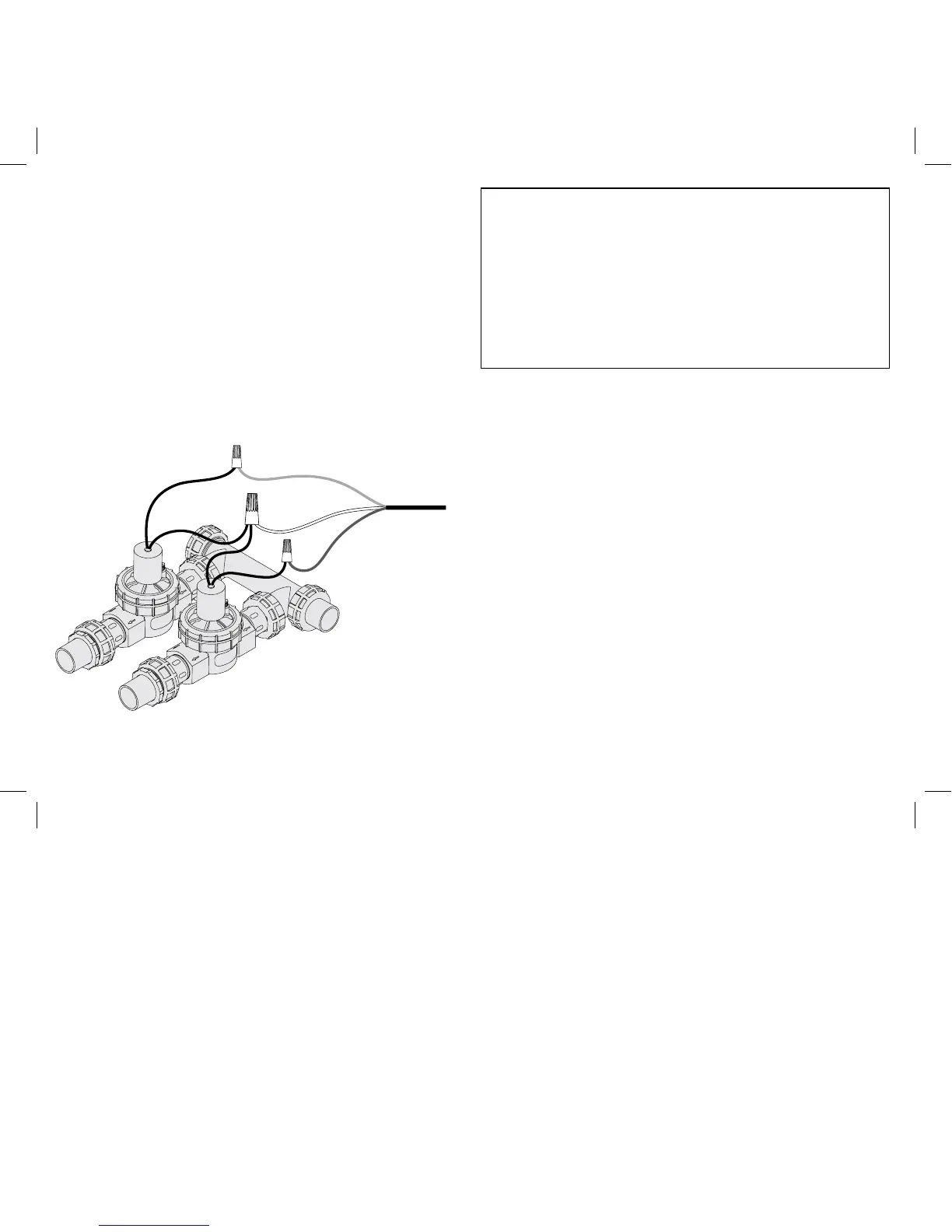

Figura 3:
Conexión de las
válvulas eléctricas
Nota: La carga máxima para cada estación/bomba es 250 mA
(una válvula), la carga máxima para el temporizador es
500 mA. Si se conecta más de una válvula a una estación, el
temporizador se dañará permanentemente. Si la distancia
entre el temporizador de regador y las válvulas no supera los
213,36 m (700’), utilice el cable del regador Orbit® o un cable
de termostato calibre 20 (AWG) con recubrimiento de plástico
para conectar el temporizador de regador a las válvulas. Si la
distancia supera los 213, 36 m (700’), utilice un cable calibre 16
(AWG).
Importante: Todos los cables se deben unir con empalmes
plásticos, soldaduras y/o cinta de vinilo. Se recomienda utilizar
un sellador rápido o engrasador Orbit en ambientes húmedos
como una caja de válvulas para evitar la corrosión de la conexión
y para protegerla de la filtración de agua.
Conexión de las válvulas eléctricas
Pele 12,70 mm (1/2”) del aislamiento de plástico de los
extremos de cada cable individual. Cada válvula tiene dos
cables. Un cable (no importa cuál) se debe conectar como el
“común”. El otro cable de la válvula debe conectarse al cable
de la estación específica que controlará dicha válvula. Los
cables comunes para todas las válvulas pueden conectarse
juntos a un cable común que da al controlador. Para evitar
peligros eléctricos y daños en el temporizador, se debe
conectar sólo una válvula a cada estación. Consulte la figura 4.
Importante: El cable se puede enterrar en el suelo; sin embargo,
para mayor protección, los cables pueden extenderse por un tubo
de PVC y enterrarse en el suelo. Tenga cuidado y evite enterrar los
cables en sitios donde se puedan dañar por futuras excavaciones o
zanjas.
Solenoide
Empalme
plástico
Al
temporizador
Válvula
Conductor
Común
