Desde el relé de la bomba de arranque (o válvula maestra), conecte
un cable en el terminal “PUMP” (bomba) y otro cable en el terminal
“COMMON”. [Figura 28]
Sección 9: Diagnósticos del interruptor
de circuito
Sensor de fallos de diagnóstico Smart-Scan
®
Un sensor de fallos de diagnóstico busca automáticamente la presen-
cia de un solenoide defectuoso o un cable roto en una válvula
durante cada secuencia de riego. Si se detecta una estación defectu-
osa, el programador de riego pasará a la siguiente estación. Smart-
Scan
®
también detecta un cable deteriorado para la bomba o el con-
trol principal. Para la detección, se detiene el ciclo de riego.
Notificación de averías
• Estación defectuoso – en la pantalla aparece “FALLO STN” y
el número de estación. Nota: Si se detectan varias estaciones
defectuosas, sólo se mostrará la última estación averiada.
• Cable deteriorado para bomba o control principal – Aparece
“FALLO BOMBA”
Corrección del fallo:
1. Primero, repare la rotura en el cable o recambie el solenoide
defectuoso.
2. Pruebe la estación ejecutando una secuencia de riego manual.
3. Si, tras unos segundos, no se detecta un fallo, el mensaje
error desaparecerá
4. Si el mensaje persiste, todavía existe un cable roto.
Interruptor de circuito electrónico interno
de autorreajuste
El programa del riego dispone de un interruptor de circuito electrónico
interno de reajuste automático..
Las causas posibles de un fallo en el interruptor de circuito son:
1. La luz se corta en su proximidad.
2. Cuando el suministro eléctrico sufre un pico.
3. Si una estación tiene un cable roto.
Si ocurre alguna de estas situaciones, el interruptor de circuito elec-
trónico puede fallar, causando un fallo en la estación en el progra-
mador de riego que provocaría una parada momentánea. Las pilas
continúan funcionando para almacenar la información del programa
y activar la pantalla LCD. Tras unos momentos, el programador de
riego comprueba automáticamente que la situación de fallo en el
interruptor de circuito ha desaparecido. En tal caso, el interruptor
de circuito se reajustará.
• Sujete el cable del programador, pele 12 mm (1/2”) del plásti-
co aislante en el extremo de cada uno de los cables.
• Conecte un cable de cada válvula (no importa qué cable) con
un cable del programador marcado como “Común” (normal-
mente blanco).

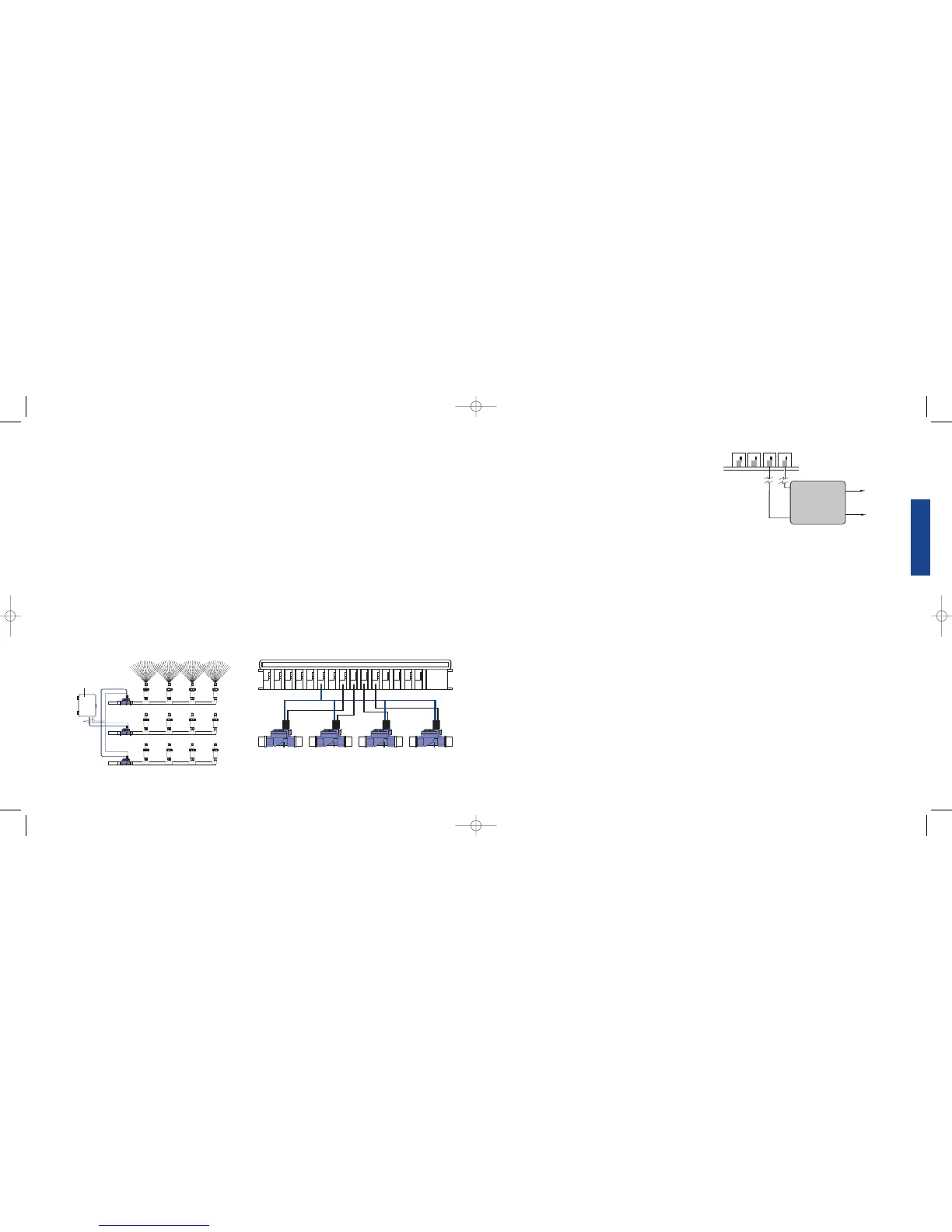

[Ilustración 26]
Importante: todos los cables deben estar unidos mediante una tuerca para
empalme, un soldador o cinta aislante. Para más protección de las conex-
iones resistentes al agua, puede utilizar un tapón de grasa Orbit®.
• Una el cable restante de cada una de las válvulas con un cable
del programador de distinto color
• Para evitar peligros de electrocución, debe conectar una sola
válvula en cada estación
Importante: Puede enterrar el cable en el suelo, aunque, para mayor
protección, puede pasar los cables por un tubo de PVC y enterrar éste.
Procure evitar enterrar los cables en tierra donde puedan ser perforados
o trinchados en un futuro.
2. Conectar los cables de la válvula en el
programador de riego
• Retire la tapa del compartimento terminal.
• Pele 6 mm (1/4”) del plástico aislante por el extremo de
cada cable.
• Determine qué válvula desea conectar y en qué estación.
Conecte cada cable del programador (excepto el cable
“Común”) en un terminal de estación individual (numerado
sobre la pestaña azul). Para ello, inserte el trozo de cable
pelado completamente en el orificio debajo de cada pestaña.
[Figura 27].
• Es posible que tenga que abrir el terminal para poder insertar
o extraer el cable. Para ello, simplemente levante la pestaña
situada en la parte superior del terminal.
• Conecte el cable común en el terminal (de color blanco),
marcado como “
COMMON”.
Nota: Inserte solamente un cable en cada terminal. Si requiere más de dos
cables comunes, junte varios para formar un solo cable y que éste pase por
cada uno de ambos terminales “Comunes”. Proteja la junta de los cables
con una tuerca de empalme.
3. Bomba de arranque y válvula maestra
Este programador de riego permite el funcionamiento de una válvula
maestra o un relé de inicio con bomba, si la estación está activada.
Nota: Si activa una bomba desde este programador, necesitará utilizar un
relé de bomba de arranque.
38
Ilustración 28:
Conexión de la bomba de arranque o de la válvula maestra
