Parker PSE User Manual

Deutsch
6/12
PSE 120-350
5.10 Einstellung von Uhrzeit/Datum
1. Drücken Sie die Tasten „ “ und „ “ gleichzeitig, um auf das Menü
„FrEE“ zuzugreifen.
2. Drücken Sie die Taste „
set
“, um auf das Menü „Ai“ zuzugreifen.
3. Drücken Sie die Taste „ “g, um auf das Menü „CL“ zuzugreifen.
4. Drücken Sie die Taste „
set
“, um den Parameter „HOUr“ (Stunde)
anzuzeigen.
5. Drücken Sie die Taste „
set
“, bis der Parameter „HOUr“ (Stunde) blinkt.
6. Wählen Sie den blinkenden Parameter „HOUr“ (Stunde)/„dAtE“ (Da-
tum)/„4EAr“ (Jahr) mit der Taste „
“ und drücken Sie „
set
“ für die
Eingabe.
7. Ändern Sie den blinkenden Wert mit den Tasten „
“ und „ “ (auf
und ab) und drücken Sie zur Bestätigung die Taste „
set
“.
8. Drücken Sie die Taste „
esc
“, um zum Menü „FrEE“ zurückzukehren.
9. Drücken Sie zum Verlassen gleichzeitig die Tasten „
“ und „ “.
Abb. 3
Y
set
dr4
Y
Y
FrEE
Y
Ai
Y
CL
set
Y
HOUr
4EAr
Y
Y
set
Y
set
Y
01.09
set
Y
2015
17.15
set
Y
Y
FrEE
HOUr
dAtE
set
Y
3 Sek.
18.20
esc
Y
! Der Speicher von „Uhrzeit/Datum“ hat eine maximale Dauer von
drei Tagen, d.h. bleibt das Steuermodul länger als drei Tage ohne Strom-
versorgung, dann sind die internen Einstellungen für Stunde/Monat/Jahr
verloren.
Stellen Sie die Uhrzeit beim ersten Starten der Maschine ein und immer
dann, wenn es nötig ist.

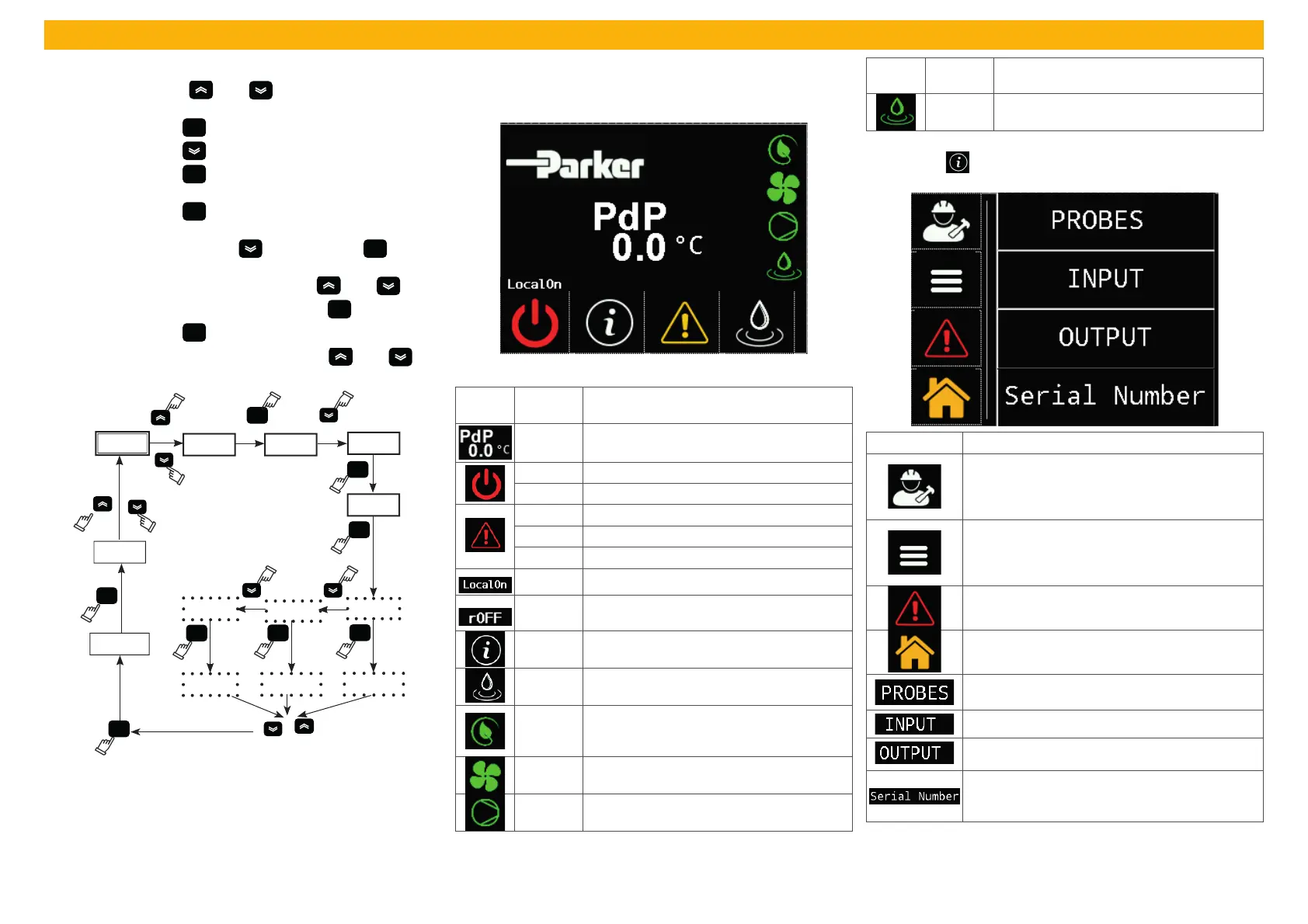

6 Touchscreen-Steuerung (PSE220-350)
6.1 Touchscreen-Steuerung
Abb.1
6.2 Symbol
Symbol
Status-
symbol
Funktion
- Taupunkt-Temperatur
Grün Trockner EIN
Rot Trockner AUS
Rot Alarm aktiv
Gelb Warnung aktiv
Aus Kein Alarm bzw. keine Warnung vorhanden
Lokal EIN Befehl zum Ein-/Ausschalten des Touchpads
rOFF
Fernsteuerung mit sauberem Kontakt auf dem
Klemmenbrett
-
Berühren, um in das Informationsmenü zu ge-
langen
- Berühren, um den Ablauf manuell zu aktivieren
Ein
Leuchtet bei EINGESCHALTETEM Trockner,
AUSGESCHALTETEM Kompressor und ohne
Alarm (zyklisch)
Ein
Leuchtet, wenn der Ventilator
EINGESCHALTET ist.
Ein
Leuchtet, wenn der Kompressor
EINGESCHALTET ist.
Symbol
Status-
symbol
Funktion
Ein
Leuchtet, wenn der Ablauf EINGESCHALTET
ist.
6.3 Menü Informationen
Berühren Sie von der Bedienkonsole, um das Informationsmenü
aufzurufen.
Symbol Funktion
Berühren, um auf die Menüs „Service / Werk“ zuzu-
greifen: Diese Menüs sind passwortgeschützt.
Der Zugriff ist nur quali ziertem oder zerti ziertem
Personal von Parker gestattet.
Berühren, um auf das Menü „Parametereinstellun-
gen“ zuzugreifen: LB1, HB1; C ° oder F °; lokal oder
fern; Ablaufeinschalt-/-abschaltzeiten; Arbeitsstun-
den.
Berühren, um alle verfügbaren Alarm-/Warnsignale
anzuzeigen.
Berühren, um zur Bedienkonsole zurückzukehren
Berühren, um die Sonden zu sehen: B0, B2, B5, B8,
P1
Berühren, um den digitalen Eingang zu sehen
Berühren, um den digitalen Ausgang zu sehen
Berühren, um Informationen über den Trockner zu
erhalten: Seriennummer, Softwareversion der SPS /
HMI
