Parkside PWSA 20-Li A1 User Manual

PWSA 20-Li A1
DE
│
AT
│
CH
│
31 ■
VERLETZUNGSGEFAHR
► Achten Sie darauf, dass die Schutzhaube
mindestens im gleichen Winkel wie der
Zusatz-Handgriff montiert wird (siehe
Abb. B). Andernfalls können Sie sich an der
Schrupp- bzw. Trennscheibe verletzen.
♦ Öffnen Sie den Spannhebel
.
♦ Setzen Sie die Schutzhaube mit der Codier-
nase in die Codiernut .
♦ Drehen Sie die Schutzhaube in die erforderli-
che Stellung (Arbeitsposition). Die geschlossene
Seite der Schutzhaube muss stets zum
Bediener zeigen.
♦ Schließen Sie den Spannhebel
zum Fest-
klemmen der Schutzhaube . Falls erforderlich,
kann die Spannkraft des Verschlusses durch
Lösen oder Anziehen der Justiermutter
verändert werden. Stellen Sie sicher, dass die
Schutzhaube fest auf dem Spindelhals sitzt.
Zusatz-Handgriff montieren
VORSICHT!
► Aus Sicherheitsgründen darf dieses Gerät
nur mit dem Zusatz-Handgriff
verwendet
werden. Andernfalls können Verletzungen die
Folge sein. Der Zusatz-Handgriff kann je
nach Arbeitsweise links, rechts oder oben am
Gerätekopf eingeschraubt werden.
Schrupp- / Trennscheibe
montieren / wechseln
Tragen Sie beim Wechseln von
Trenn- / Schruppscheiben immer Schutzhand-
schuhe.
Die Abmessungen der Schrupp- oder Trennschei-
ben beachten. Der Lochdurchmesser muss ohne
Spiel zum Aufnahmeflansch
passen. Keine
Reduzierstücke oder Adapter verwenden.
HINWEIS
► Verwenden Sie unbedingt nur schmutzfreie
Scheiben.
■ Verwenden Sie nur Schleifwerkzeuge, deren
zulässige Drehzahl mindestens so hoch ist wie
die Leerlaufdrehzahl des Gerätes.
■ VERLETZUNGSGEFAHR! Betätigen Sie die
Spindel-Arretiertaste
nur bei stillstehender
Aufnahmespindel
.
♦ Drücken Sie die Spindel-Arretiertaste zum
Blockieren des Getriebes.
♦ Lösen Sie die Spannmutter
mit Hilfe des
Zweiloch-Montage-Schlüssels (siehe Abb. D).
♦ Setzen Sie die Schrupp- oder Trennscheibe,
mit der beschrifteten Seite zum Gerät, auf den
Aufnahmeflansch
.
♦ Setzen Sie anschließend die Spannmutter
,
mit der erhobenen Seite nach oben, wieder auf
die Aufnahmespindel .

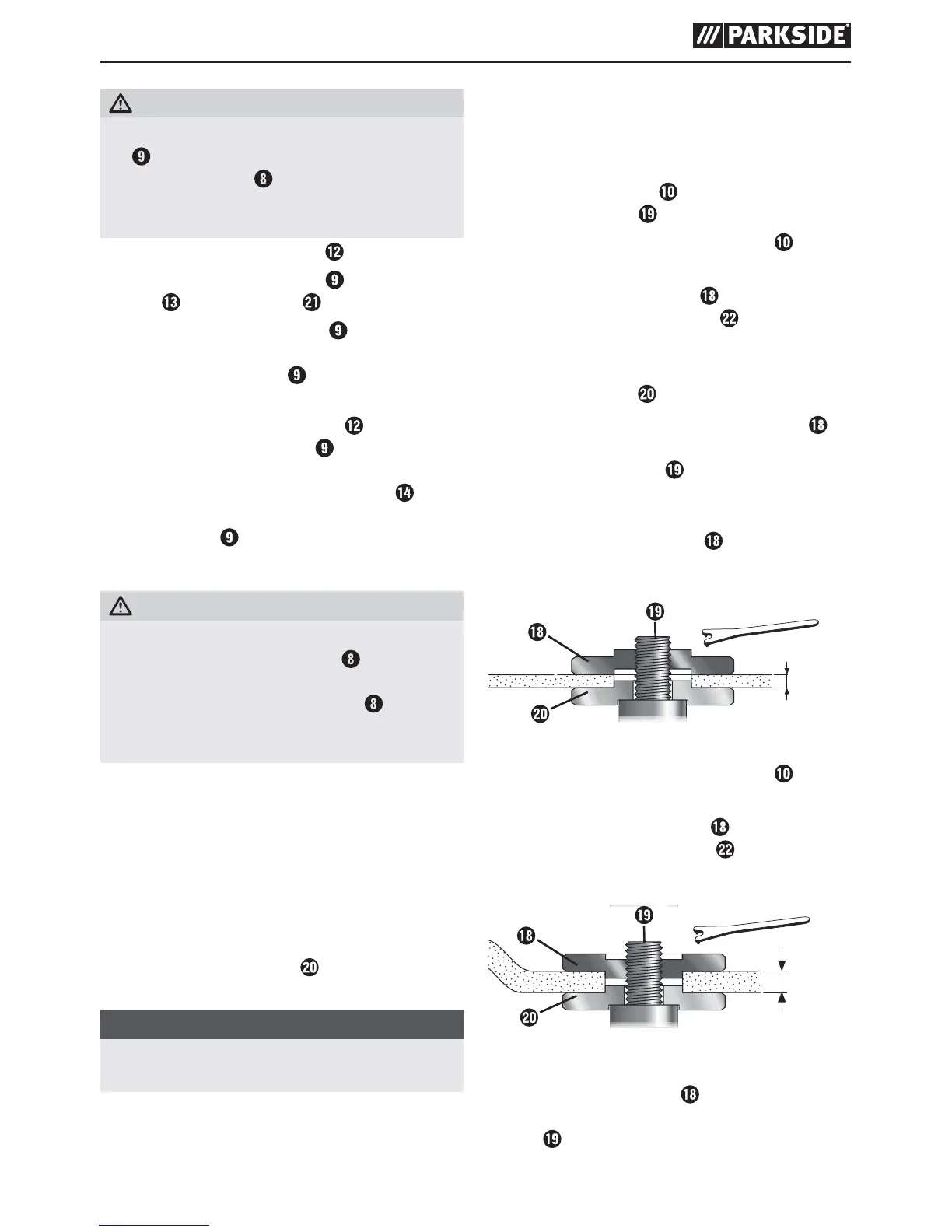

Bei dünnen Schleifscheiben (siehe Abbildung 1):
♦ Der Bund der Spannmutter zeigt nach
oben, damit eine dünne Schleifscheibe sicher
gespannt werden kann.
12
≤ 3,2 mm
Abb. 1
♦ Drücken Sie die Spindel-Arretiertaste
zum
Blockieren des Getriebes.
♦ Ziehen Sie die Spannmutter
mit dem
Zweiloch-Montage-Schlüssel wieder fest.
Bei dicken Schleifscheiben (siehe Abbildung 2):
> 3,2 mm
Abb. 2
Der Bund der Spannmutter
zeigt nach unten,
damit die Schleifscheibe sicher auf der Aufnahme-
spindel angebracht werden kann.
