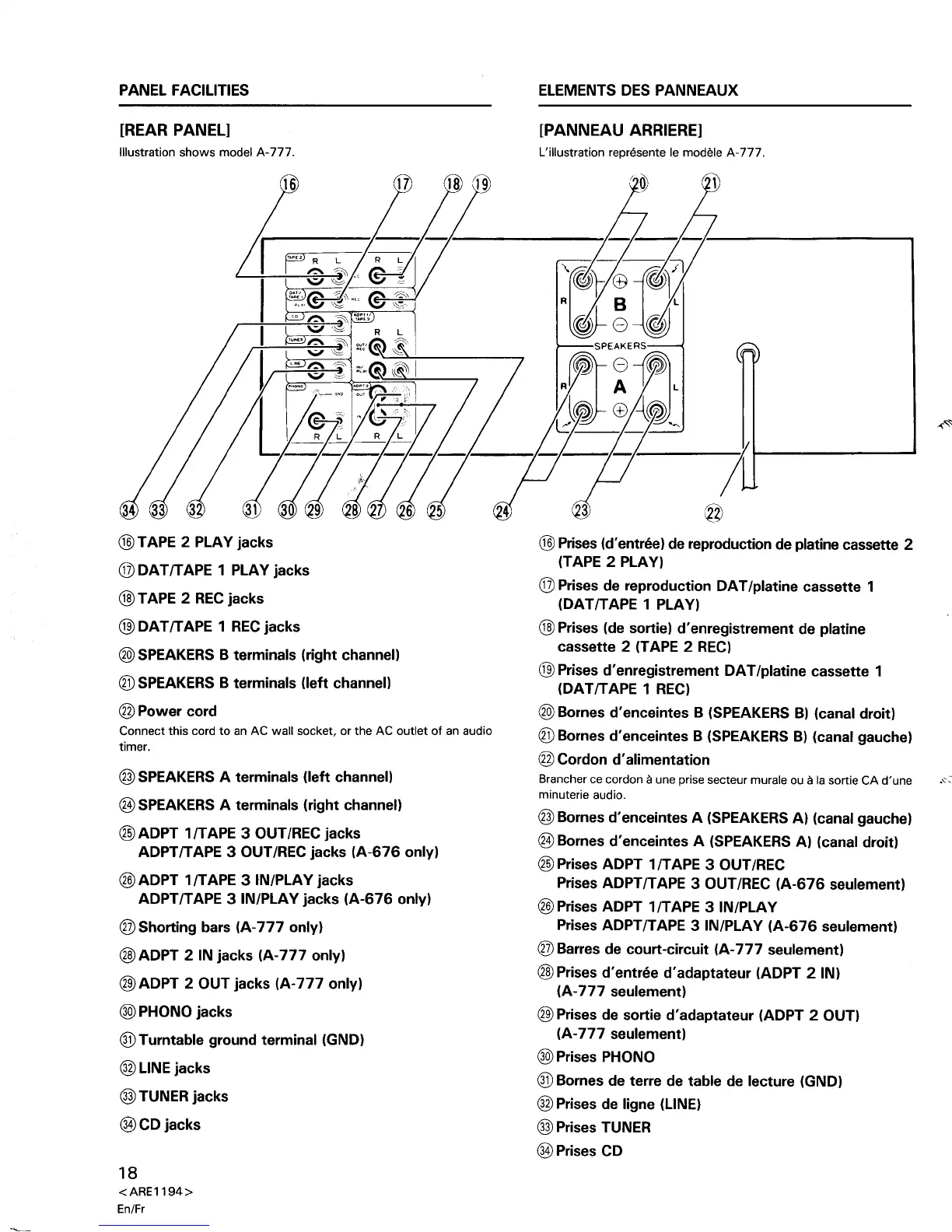

PANEL FACILITIES
[REAR PANEL]
Illustration shows model A-777.
ELEMENTS DES PANNEAUX
[PANNEAU ARRIERE]
L'illustration repn3sente Ie modele A-777.
@ TAPE 2 PLAY jacks
@ DAT/TAPE 1 PLAY jacks
@ TAPE 2 RECjacks
® DATIT APE 1 RECjacks
® SPEAKERS B terminals (right channell
® SPEAKERS B terminals (left channell
@Powercord
Connect this cord to an AC wall socket, or the AC outlet of an audio
timer.
® SPEAKERS A terminals (left channell
@ SPEAKERS A terminals (right channell
@ ADPT 11TAPE 3 OUT/REC jacks
ADPTITAPE 3 OUT/REC jacks (A-676 only)
@ ADPT 11TAPE 3 IN/PLAY jacks
ADPT/TAPE 3 IN/PLAY jacks (A-676 only)
® Shorting bars (A-777 only)
@ADPT 2 IN jacks (A-777 only)
® ADPT 2 OUT jacks (A-777 only)
@) PHONO jacks
® Turntable ground terminal (GND)
®L1NE jacks
@ TUNER jacks
@CDjacks
18
<ARE1194>
En/Fr
@Prises (d'entree) de reproduction de platine cassette 2
(TAPE 2 PLAY)
@ Prises de reproduction DAT/platine cassette 1
(DATITAPE 1 PLAY)
@Prises (de sortie) d'enregistrement de platine
cassette 2 (TAPE 2 REC)
® Prises d' enregistrement DAT/platine cassette 1
(DATITAPE 1 REC)
® Bornes d'enceintes B (SPEAKERS B) (canal droit)
® Bornes d'enceintes B (SPEAKERS B) (canal gauche)
@ Cordon d' alimentation
Brancher ce cordon a une prise secteur murale ou a la sortie CA d'une ...."
minuterie audio.
® Bornes d'enceintes A (SPEAKERS A) (canal gauche)
@Bornes d'enceintes A (SPEAKERS A) (canal droit)
@ Prises ADPT 1/TAPE 3 OUT/REC
Prises ADPTITAPE 3 OUT/REC (A-676 seulement)
@PrisesADPT 1/TAPE 3 IN/PLAY
Prises ADPT/TAPE 3 IN/PLAY (A-676 seulement)
® Barres de court-circuit (A-777 seulement)
@Prises d'entree d'adaptateur (ADPT 2 IN)
(A-777 seulement)
® Prises de sortie d'adaptateur (ADPT 2 OUT)
(A-777 seulement)
@) Prises PHONO
® Bornes de terre de table de lecture (GND)
® Prises de ligne (LINE)
@ Prises TUNER
@Prises CD
