54
<DRB1404>
Du

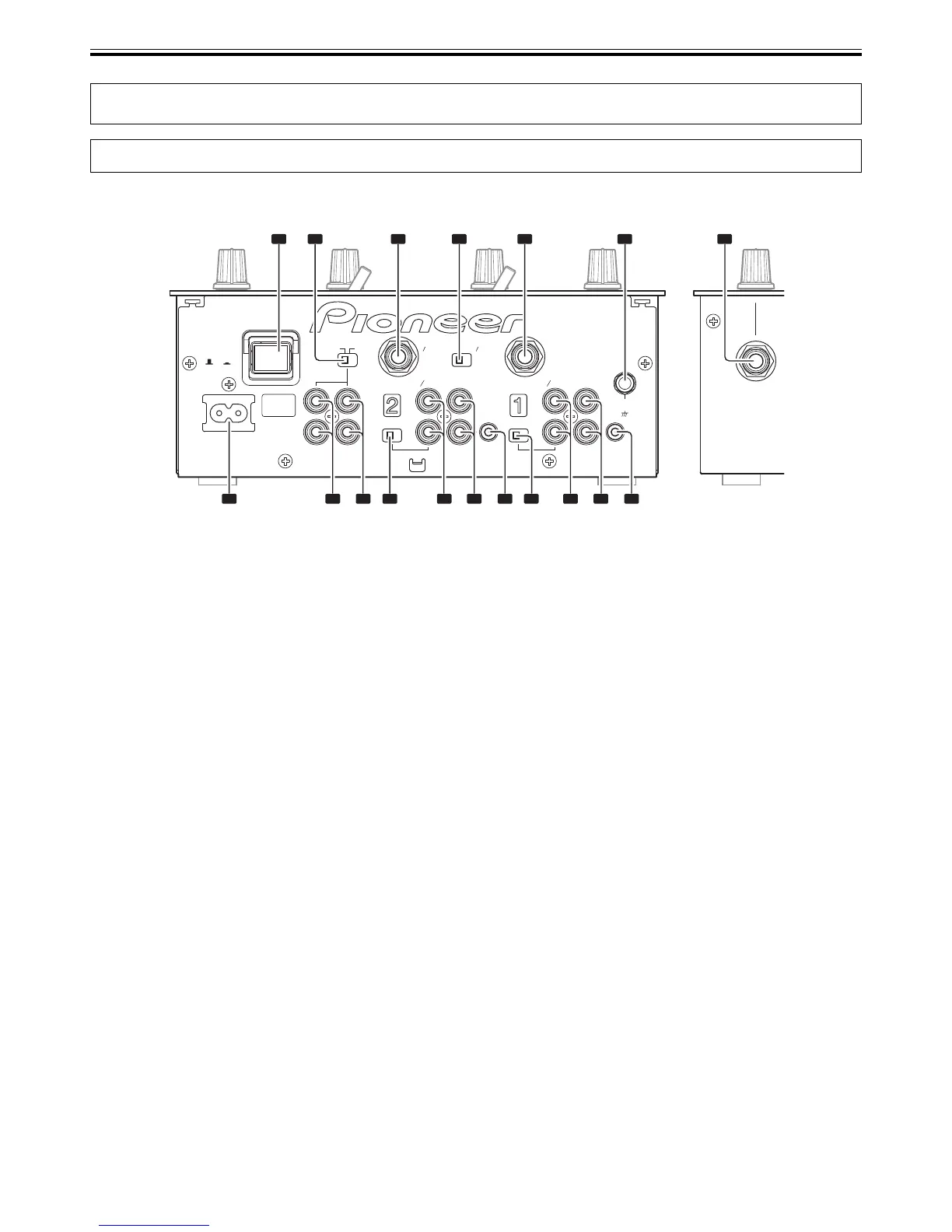

AANSLUITINGEN
AANSLUITINGENPANEEL
AANSLUITINGEN
POWER
OFF
ON
AC IN
MASTER
OUT
MONO STEREO
21
L
R
L
R
LINE PHONO
LINE
PHONO
MIC2 MIC1
AUX(R) AUX(L)
AUXMIC
CD
CONTROL
L
R
LINE PHONO
LINE
PHONO
CD
CONTROL
SIGNAL
GND
1 32 4 5 6 18
91011121314151617 78
Achterpaneel
Voorpaneel
1. POWER schakelaar
2. STEREO/MONO keuzeschakelaar
Als deze schakelaar op [MONO] staat, is de hoofduitvoer in mono.
3. MIC2/AUX(R) ingangsaansluiting
Ø6,3 mm klinkstekkertype ingangsaansluiting. Gebruik deze
aansluiting als microfooningang of voor het rechter (R) kanaal van
een apparaat met een lijnniveau-uitgangssignaal.
4. MIC/AUX ingangskeuzeschakelaar
Als deze schakelaar op [AUX] staat, functioneren de MIC1 en MIC2
ingangsaansluitingen als AUX(L) en AUX(R) ingangsaansluitingen.
5. MIC1/AUX(L) ingangsaansluiting
Ø6,3 mm klinkstekkertype ingangsaansluiting. Gebruik deze
aansluiting als microfooningang of voor het linker (L) kanaal van een
apparaat met een lijnniveau-uitgangssignaal.
6. Signaal-aardeaansluiting (SIGNAL GND)
Sluit hierop de aarddraden van analoge spelers aan.
Dit is geen veiligheidsaarde-aansluiting.
7. Kanaal 1 CONTROL aansluiting
Ø3,5 mm mini-klinktype aansluiting. Verbind deze aansluiting met de
bedieningssignaal-aansluiting van de DJ CD-speler die aangesloten
is op de kanaal 1 ingangen.
Wanneer deze verbinding is gemaakt, kan de faderschuifregelaar van
het DJ-mengpaneel gebruikt worden voor het uitvoeren van
faderstart-weergave en terug-naar-cue op de kanaal 1 DJ CD-speler.
8. Kanaal 1 CD ingangsaansluitingen (CD)
RCA-type lijnniveau-ingangsaansluitingen.
Hierop kan een DJ CD-speler of ander apparaat met een lijnniveau-
uitgangssignaal worden aangesloten.
9. Kanaal 1 PHONO/LINE ingangsaansluitingen
RCA-type phono-niveau (voor MM-element) of lijnniveau-
ingangsaansluitingen.
Kies de gewenste functie met de kanaal 1 PHONO/LINE
keuzeschakelaar.
10. Kanaal 1 PHONO/LINE keuzeschakelaar
Gebruik deze schakelaar om de functie van de kanaal 1 PHONO/LINE
ingangsaansluitingen te kiezen.
11. Kanaal 2 CONTROL aansluiting
Ø3,5 mm mini-klinktype aansluiting. Verbind deze aansluiting met de
bedieningssignaal-aansluiting van de DJ CD-speler die aangesloten
is op de kanaal 2 ingangen.
Wanneer deze verbinding is gemaakt, kan de faderschuifregelaar van
het DJ-mengpaneel gebruikt worden voor het uitvoeren van
faderstart-weergave en terug-naar-cue op de kanaal 2 DJ CD-speler.
12. Kanaal 2 CD ingangsaansluitingen (CD)
RCA-type lijnniveau-ingangsaansluitingen.
Hierop kan een DJ CD-speler of ander apparaat met een lijnniveau-
uitgangssignaal worden aangesloten.
13. Kanaal 2 PHONO/LINE ingangsaansluitingen
RCA-type phono-niveau (voor MM-element) of lijnniveau-
ingangsaansluitingen.
Kies de gewenste functie met de kanaal 2 PHONO/LINE
keuzeschakelaar.
14. Kanaal 2 PHONO/LINE keuzeschakelaar
Gebruik deze schakelaar om de functie van de kanaal 2 PHONO/LINE
ingangsaansluitingen te kiezen.
15. MASTER OUT 2 uitgangsaansluitingen
RCA-type ongebalanceerde uitgang.
16. MASTER OUT 1 uitgangsaansluitingen
RCA-type ongebalanceerde uitgang.
17. Netstroomingang (AC IN)
Sluit hierop het bijgeleverde netsnoer aan en steek dan de stekker
aan het andere uiteinde in een stopcontact met de juiste
netspanning.
18. Hoofdelefoonaansluiting (PHONES)
Hierop kan een stereo hoofdtelefoon voorzien van een Ø6,3 mm
stereo hoofdtelefoonstekker worden aangesloten.
