Description de l’appareil
GM-D8601

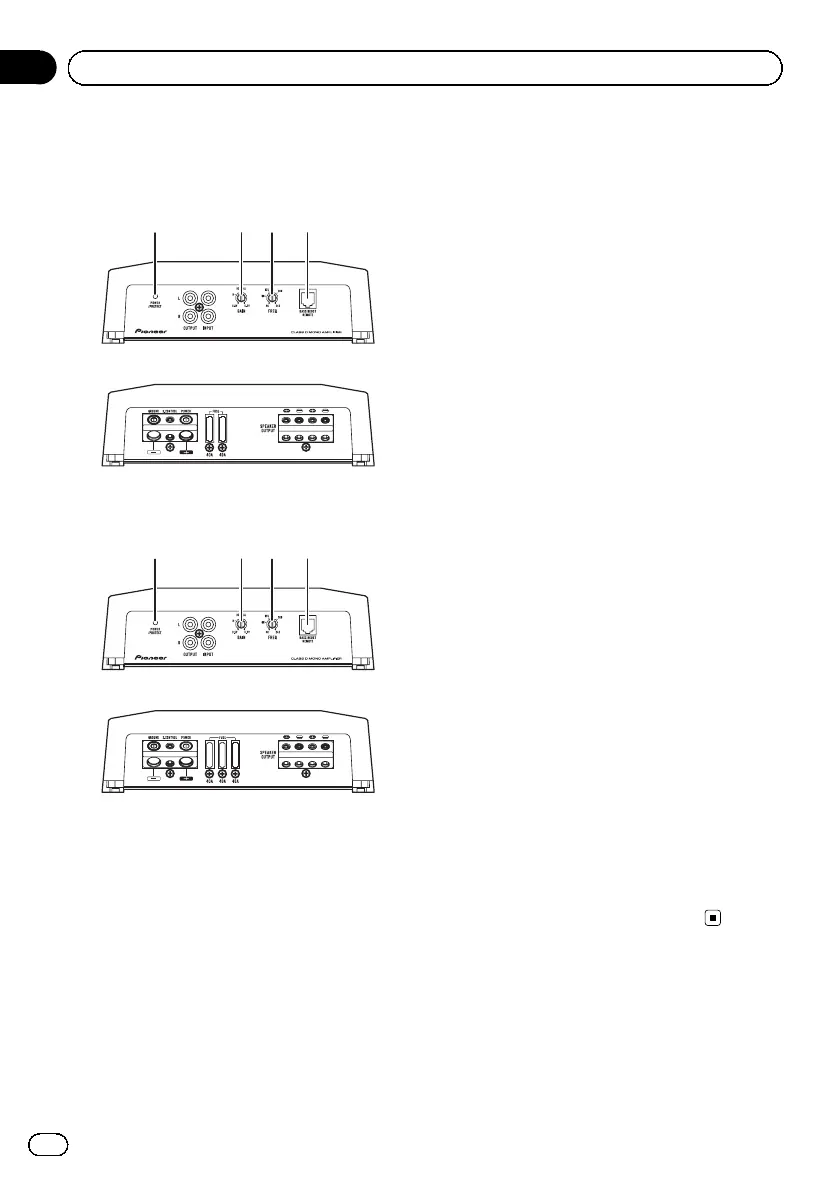

Face avant
21 3 4
Face arrière
GM-D9601
Face avant
21 3 4
Face arrière
Si nécessaire, utilisez un tournevis plat pour
régler le commutateur.
1 Indicateur POWER/PROTECT
L’indicateur de mise sous tension s’allume
pour indiquer la mise sous tension.
! L’indicateur devient rouge en cas d’ano-
malie.
2 Commande GAIN (gain)
Si la sortie reste faible alors que le volume
du système stéréo du véhicule a été aug-
menté, tournez les commandes vers un ni-
veau plus faible. En cas de distorsion lors
de l’augmentation du volume du système
stéréo du véhicule, tournez les commandes
vers un niveau plus élevé.
! Procédez au réglage sur la position
NORMAL pour l’utilisation avec un sys-
tème stéréo de véhicule équipé d’une
sortie RCA (sortie standard de 500 mV).
Pour l’utilisation avec un système stéréo
de véhicule Pioneer équipé d’une sortie
RCA, dont la sortie maximale est de 4 V
ou plus, réglez le niveau en fonction de
celui de sortie du système stéréo du véhi-
cule.
! Procédez au réglage sur la position H
pour l’utilisation avec un système stéréo
de véhicule équipé d’une sortie de 4 V.
! Si la quantité de parasites est trop impor-
tante lors de l’utilisation des bornes d’en-
trée des haut-parleurs, tournez la
commande de gain à un niveau plus
élevé.
3 Commande de fréquence de coupure
LPF (filtre passe-bas)
Vous pouvez sélectionner une fréquence de
coupure de 40 Hz à 240 Hz.
4 Jack BASS BOOST REMOTE (télécom-
mande du niveau d’accentuation des gra-
ves)
En connectant la télécommande du niveau
d’accentuation des graves au jack de l’appa-
reil central, vous pourrez sélectionner le ni-
veau d’accentuation de graves entre 0 dB et
18 dB.
Pour des instructions sur la connexion de la
télécommande du niveau d’accentuation
des graves à l’amplificateur, reportez-vous à
la page 20, Schéma de connexion.
Fr
18
Section
02
Réglage de l’appareil

Pioneer GM-D8601 Specifications

General

Bass boost	0 - 18 dB
Amplifier class	D
Frequency range	10 - 240 Hz
Audio output channels	4.0 channels
Peak power per channel	1600 W
Signal-to-Noise Ratio (SNR)	100 dB
Total Harmonic Distortion (THD)	1 %
RMS power output per channel (1 Ohm)	800 W
RMS power output per channel (2 Ohm)	500 W
RMS power output per channel (4 Ohm)	300 W
Speakers connectivity type	RCA
Purpose	Car
Product color	Black
Connectivity technology	Wired
Maximum current	24 A

Weight and Dimensions

Depth	200 mm
Width	265 mm
Height	60 mm
Weight	2700 g
