Pioneer S-W90S User Manual

30
Sp/Po
PANEL TRASERO (
ıı
ıı
ı
)
3 Perilla de nivel (VOLUME)
Ajusta el volumen del altavoz secundario.
÷ Gire la perilla lentamente desde la posición MIN.
÷ Con esta unidad, el nivel de los sonidos graves puede ajustarse
independientemente, de modo que no aumente los sonidos
graves en el amplificador estereofónico.
4 Terminal de entrada de nivel de línea
(LINE LEVEL INPUT)
Conecte el terminal SUBWOOFER PRE-OUT del amplificador
estéreo, con el cable de clavija RCA provisto especialmente.
5 Interruptor de fase (PHASE —0˚/_180˚)
Cuando se presiona (_180˚), la fase de salida se convierte inversa
a la señal de entrada, y cuando se eleva (—0˚), se encuentra en la
misma fase que la señal de entrada.
÷ Normalmente, el interruptor se ajusta a —0˚. Pero cuando la
conexión de sonido entre el altavoz secundario y los sonidos de
altavoces derecho e izquierdo no son naturales, trate de cambiar
a 180˚, y ajuste el interruptor en la posición en donde el sonido
es natural.
PAINEL TRASEIRO (
ıı
ıı
ı
)
3 Botão VOLUME (nível)
Serve para ajustar o nível dos subgraves.
÷ Rode o botão lentamente desde a posição MIN.
÷ Com esta unidade, o nível dos graves pode ser ajustado
independentemente, e portando, não ajuste os graves no
amplificador estéreo.
4 Terminal LINE LEVEL INPUT (entrada do nível de linha)
Ligue ao terminal SUBWOOFER PRE-OUT do amplificador estéreo,
com o cabo de ficha RCA especialmente fornecido.
5 Interruptor PHASE (fase — 0˚ / _ 180˚)
Quando premido (_ 180˚), a fase de saída torna-se inversa ao sinal
de entrada, e quando elevado (— 0˚), a fase fical igual ao sinal de
entrada.
÷ Normalmente, o interruptor fica na posição —0˚. Mas quando a
ligação do som entre o altifalantes de subgraves e os altifalantes
esquerdo e direito soar inatural, tente a posição 180˚ e ajuste o
interruptor de modo que o som fique natural.
6 Botão CROSSOVER (frequência de transição)
Ajuste o limite alto da frequência produzida pelo altifalante de
subgraves.
÷ Critério de Ajuste
50 Hz ........ quando o diâmetro dos altifalantes esquerdo/direito é
de 20 cm ou mais.
100 Hz ...... quando o diâmetro dos altifalantes esquerdo/direito é
de 10 cm a 25 cm.
200 Hz ...... quando o diâmetro dos altifalantes esquerdo/direito é
de 12 cm ou menos.

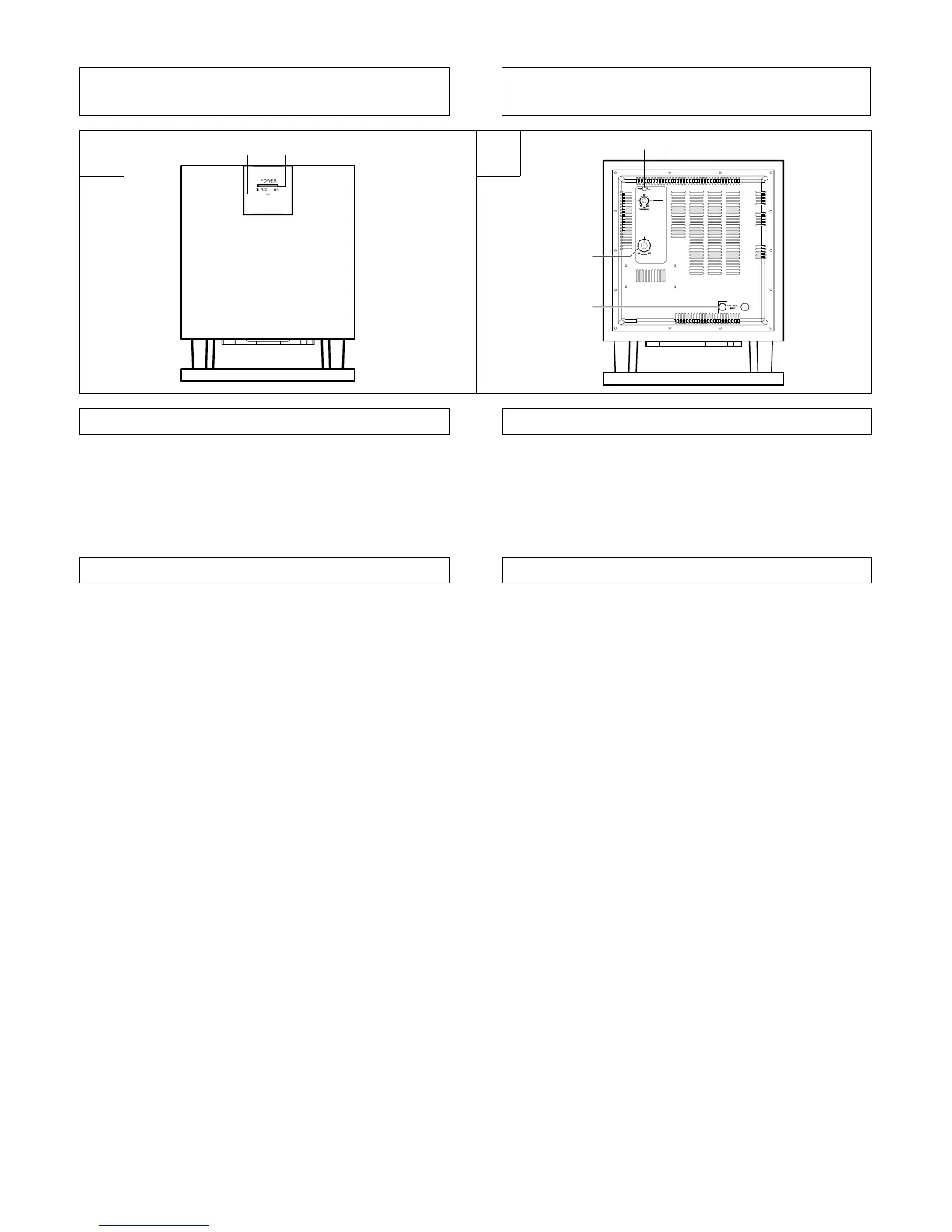

CONFIGURAÇÃO DOS PAINÉIS
ELEMENTOS DEL PANEL
PANEL DELANTERO (
ÅÅ
ÅÅ
Å
)
1 Indicador de alimentación (POWER)
Se ilumina cuando la alimentación está activada.
2 Interruptor de alimentación (POWER)
Cuando se presiona, la alimentación se activa; cuando se presiona
de nuevo, la alimentación se desactiva.
PAINEL FRONTAL (
ÅÅ
ÅÅ
Å
)
1 Indicador POWER (alimentação)
Fica iluminado quando a alimentação está ligada.
2 Interruptor POWER (alimentação)
Quando accionado, o amplificador é ligado; quando accionado de
novo, o amplificador é desligado.
A B
12
56
3
4
6 Perilla de frecuencia de transición (CROSSOVER)
Ajuste el límite alto de la frecuencia reproducida por el altavoz
secundario.
÷ Criterio de ajuste
50 Hz ........ cuando el diámetro de los altavoces izquierdo y derecho
es de 20 cm o más.
100 Hz ...... cuando el diámetro de los altavoces izquierdo y derecho
es de 10 cm a 25 cm.
200 Hz ...... cuando el diámetro de los altavoces izquierdo y derecho
es de 12 cm o menos.

Pioneer S-W90S Specifications

General

Brand	Pioneer
Model	S-W90S
Category	Subwoofer
Language	English
