Pioneer X-CM56 B User Manual

03 Conexões
10
Br
Capítulo 3:
Conxões
CUIDADO
•
Certifique-se de desligar a energia e desconectar o
cabo de alimentação da tomada sempre que fizer ou
alterar as conexões.
•
Conecte o cabo de alimentação após todas as
conexões entre os dispositivos terem sido concluídas.

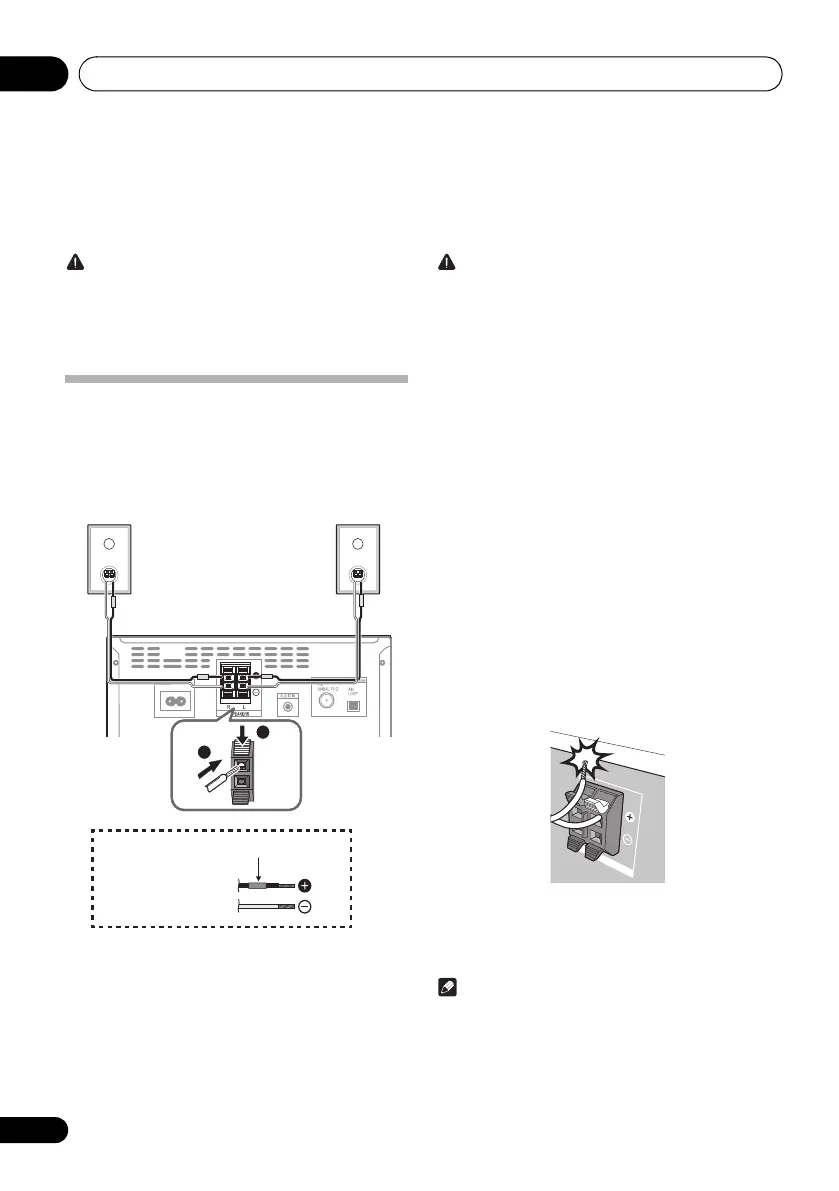

Conexão de alto-falante
•
Empurre as abas e insira o fio exposto.
•
O fio do alto-falante fornecido com tubo vermelho é
para o terminal (+). Conecte o fio com tubo vermelho
no terminal (+) e outro fio ao terminal (-).
• Ambos os alto-falantes podem ser usados no lado
direito ou no lado esquerdo.
CUIDADO
•
Esses terminais de alto-falante possue Tensão
PERIGOSA. Para evitar o risco de choque elétrico
ao conectar ou desconectar os cabos das caixas
acústicas, desconecte o cabo de alimentação
antes de tocar em qualquer parte não isolada.
•
Não conecte nenhum alto-falante além daqueles
fornecidos para este sistema.
•
Não ligue os altifalantes fornecidos a nenhum
amplificador que não seja aquele fornecido com este
sistema. A conexão a qualquer outro amplificador
pode resultar em mau funcionamento ou incêndio.
•
Não conecte esses alto-falantes à parede ou teto.
Eles podem cair e causar ferimentos.
•
Não instale os alto-falantes no teto ou na parede. A
grade foi projetada para ser destacável e, como tal,
pode cair e causar danos ou ferimentos pessoais se
houver sobrecarga instalada.
•
Esses alto-falantes são blindados magneticamente. No
entanto, dependendo do local de instalação, pode ocorrer
distorção de cor se o sistema de alto-falantes estiver instalado
muito próximo da tela de um aparelho de televisão. Se isso
acontecer, desligue o aparelho de televisão e, em seguida,
ligue-o após 15 a 30 minutos. Se o problema persistir, afaste
o sistema de alto-falantes do aparelho de televisão.
•
Certifique-se de que os núcleos do cabo do alto-falante não
fiquem expostos e façam contato com outros núcleos de
cabo. Isso pode causar mau funcionamento do produto.
•
Não permita que o núcleo do cabo do alto-falante entre
em contato com o corpo do receptor.
•
Se o núcleo do cabo do alto-falante entrar em contato
com qualquer parte metálica do corpo do receptor, isso
poderá danificar os alto-falantes e causar fumaça e fogo.
Insira os cabos das caixas acústicas nos terminais e
verifique se o cabo não sai facilmente.
Nota
•
Não há diferença entre os alto-falantes L e R.
1
2
Direito
Alto-falante
Direito
Alto-falante
Painel traseiro da unidade
Tubo vermelho
Fornecido
fio de alto-falante
SN29402593_X-CM56&56D_En.book 10 ページ ２０１６年５月２７日 金曜日 午後３時４７分

Pioneer X-CM56 B Specifications

Amplifier Section

RMS Power Output	15 W + 15 W
Total Harmonic Distortion	10 %
Impedance	8 Ω

Tuner Section

FM Frequency Range	87.5 MHz to 108 MHz
FM Antenna Input	75 Ω unbalanced
AM Frequency Range (European models)	522 kHz to 1620 kHz

Bluetooth

Bluetooth Version	4.1
Bluetooth Output	Class 2
Transmission Distance	About 10 m

Power

USB Terminal Voltage	5 V
Power Source (European models)	AC 220 V to 240 V, 50 Hz/60 Hz
Power Consumption (On)	20 W

Weight and Dimensions

Dimensions	200 mm (W) x 129 mm (H) x 237 mm (D)
Weight (without package)	2.3 kg
Speaker Dimensions	129 mm (W) x 200 mm (H) x 213 mm (D)
