Conexiones03
12
Es

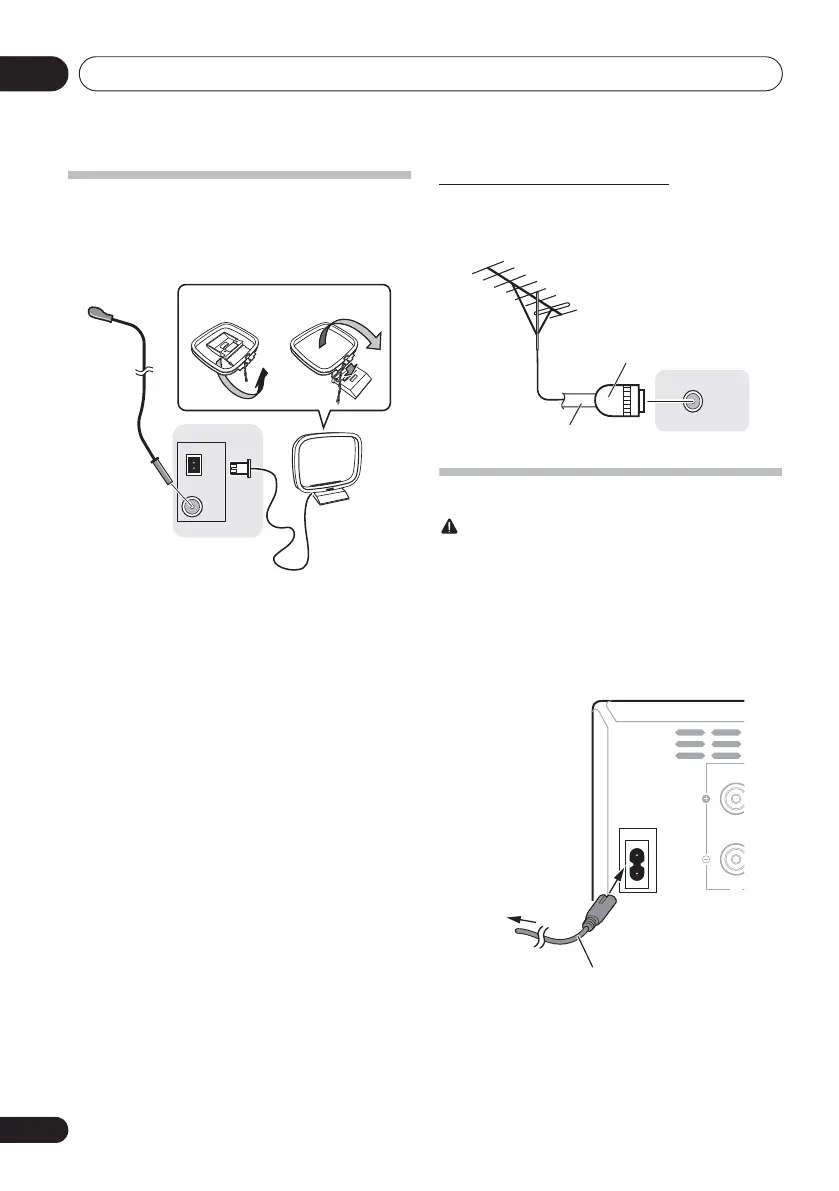

Conexión de antenas
Conecte la antena de cuadro de AM y la antena de hilo de FM
como se indica a continuación. Para mejorar la recepción y la
calidad de sonido, conecte antenas exteriores (consulte Uso
de antenas exteriores más abajo).
1 Conecte los cables de la antena de AM.
Cuando lleve a cabo la conexión, sujete el extremo del cable.
2 Coloque la antena de cuadro de AM en el
soporte fijado.
Para fijar el soporte a la antena, dóblelo en la dirección que
indica la flecha (fig. a) y a continuación enganche la antena
al soporte (fig. b).
3 Coloque la antena de AM en una superficie
plana y en una dirección que ofrezca la mejor
recepción.
4 Conecte el cable de antena de FM en la toma
de antena de FM.
Para obtener mejores resultados, extienda la antena de FM
por completo y fíjela en una pared o en el marco de una
puerta. No la cubra ni la deje enrollada.
Uso de antenas exteriores
Para mejorar la recepción en FM
Utilice un conector PAL (no suministrado) para conectar una
antena de FM externa.
Conexión a la corriente
PRECAUCIÓN
• No utilice ningún cable de alimentación que no sea el
suministrado con esta unidad.
• No utilice el cable de alimentación suministrado para
ninguna finalidad distinta a la descrita a continuación.
Antes de realizar o cambiar las conexiones, apague el
sistema y desenchufe el cable de alimentación de la toma de
CA.
Después de haber terminado todas las conexiones, enchufe
la unidad a una toma de corriente de CA.
AM
LOOP
ANTENNA
FM
UNBAL
75 Ω
2
1
3
4
fig. a
fig. b
Conector PAL de
una toma
Cable
coaxial 75 :
A una toma de
corriente de CA
Panel posterior de
este receptor
Cable de alimentación
