10

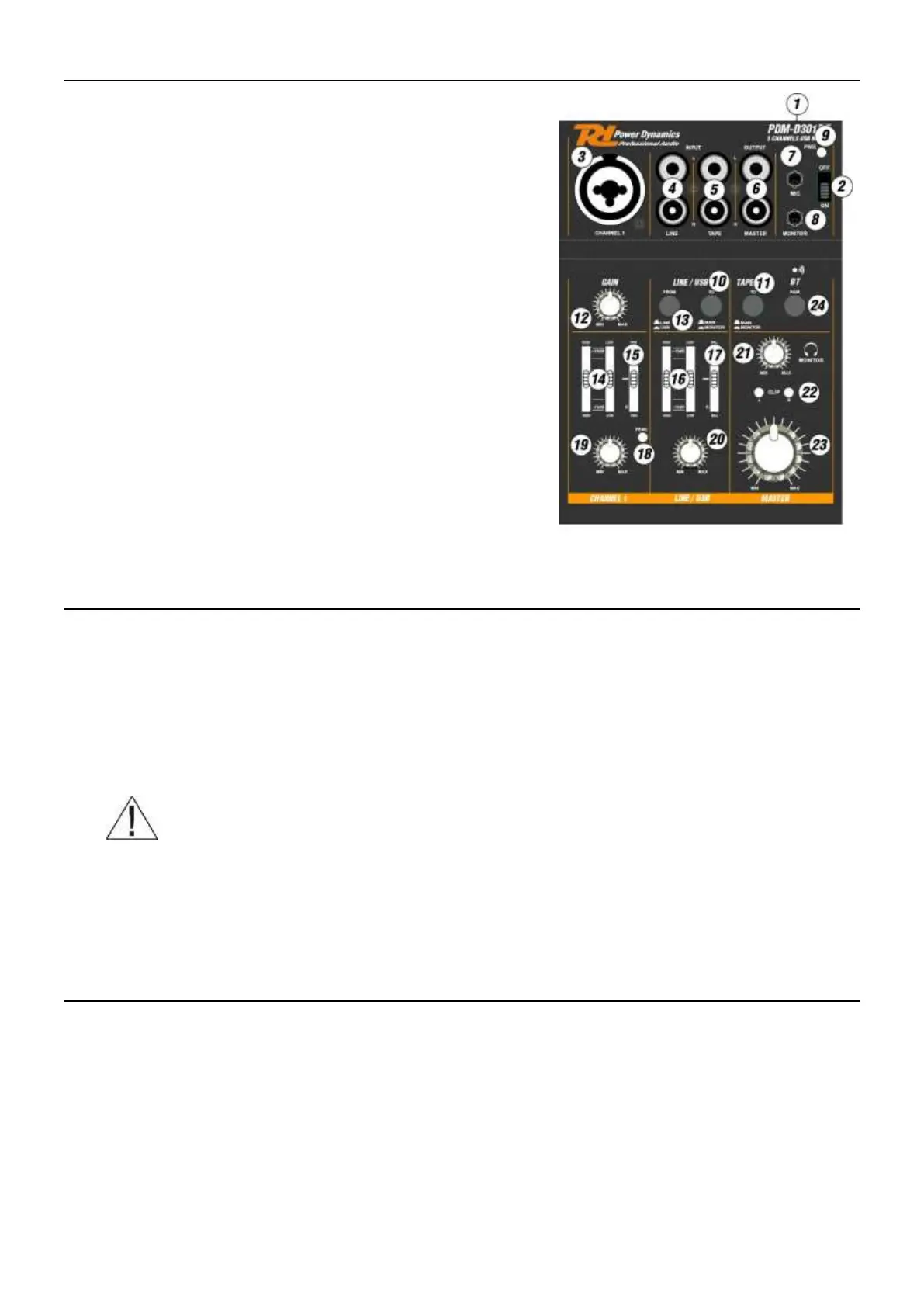

BEDIENELEMENTE
1. USB-Anschluss (5Volt /500mA)
2. Netzschalter PWR
3. Kombibuchse
- XLR-Anschluss liegt eine +18V Phantomspannung an
- 6,3-mm-Klinke für Line-Eingang
4. Line-Eingang Cinch
5. Tape-Eingang Cinch
6. Master Ausgang Cinch
7. Mikrofon –Eingang 3,5mm-Klinkenbuchse
8. Monitor Augang 3,5mm-Klinkenbuchse
9. Betriebsanzeige
10. Taste um LINE/USB Signal nach Main (Taste nicht gedrückt) oder
Monitor (Taste gedrückt) zu senden.
11. Taste um Tape Signal nach Main/Monitor Ausgang senden.
12. Regler GAIN für Kanal 1
13. Taste für Eingangssignal Line Taste nicht gedrückt) oder USB
(Taste gedrückt) senden.
14. Klangregler für Kanal 1
15. Panorama-Regler für Kanal 1
16. Klangregler für Kanal LINE/USB
17. Balance-Regler
18. Übersteuerungsanzeige CLIP
19. Pegelregler für Kanal 1
20. Pegelregler für Kanal LINE/USB
21. Pegelregler Monitor / Kopfhöre
22. Übersteuerungsanzeige CLIP L/R
23. Master-Regler
24. Druckschalter zu schaffen BT-Verbindung für drahtlose Audio-Streaming mit LED (nur für 172.603)
INBETRIEBNAHME
Vor dem Herstellen/Trennen von Verbindungen und dem Einschalten sollten die Ausgangsregler (21, 23) immer ganz
zurückgedreht werden.
1. An die kombinierte Buchse MIC/LINE (3) des Mono-Kanals ein Mikrofon oder eine MonoTon quelle mit Line
Signalpegel anschließen:
Ein Mikrofon über einen symmetrisch beschalteten XLR-Stecker anschließen. Am XLR- Anschluss liegt eine +18V-
Phantomspannung an (zum Betrieb eines Kondensatormikrofons, das mit dieser Phantomspeisung arbeitet).
Ein Gerät mit Line-Pegel (z.B. Empfänger eines drahtlosen Mikrofonsystems) über einen 6,3mm-Klinkenstecker
anschließen. Der Klinkenanschluss ist symmetrisch beschaltet. Es lassen sich aber auch Geräte mit asymmetrisch
beschaltetem Ausgang über 2-polige Klinkenstecker anschließen.
WARNUNG: Verwenden Sie nur symmetrische Mikrofon und Mikrofonkabel. Verwenden Sie keine
unsymmetrischen Kabel! Nicht XLR-Kabel an das Gerät anschließen, wenn es eingeschaltet ist, kann das
Gerät irreparabel beschädigt werden! Via XLR-Anschluss ist immer eine Phantomspannung von + 18V
vorhanden!
2. An die Cinch-Buchsen (4/5) ein Line-Signalpegel, z.B. CD-Spieler, anschließen.
3. Einen Verstärker oder Stereo-Recorder an die Cinch-Buchsen MASTER (6) anschließen.
4. Für Abhörzwecke einen Stereo-Kopfhörer (Impedanz ≥ 8Ω) oder den Verstärker einer kleinen Monitor anlage an die
3,5mm-StereoKlinkenbuchse MONITOR (8) anschließen.
5. Zum Einschalten schieben Sie den Schalter nach unter, die PWR LED (9) leuchtet. Zum Ausschalten, schieben Sie
den Schalter nach oben.
BETRIEB MIT COMPUTER
Um den Mischer mit einem Computer verwenden, müssen Sie Audio-Software auf Ihrem Computer installieren, auf dem
Internet Es gibt einige kostenlose Programme zur Verfügung.
1. Den Computer hochfahren und die USB-Buchse (1) über ein USB-Kabel mit einem USB-Anschluss am Computer
verbinden. Der eingeschaltete Mischer wird vom Computer als USB-Audiogerät für die Ton eingabe und Tonausgabe
erkannt.
2. Das Abspiel-/Aufnahmeprogramm aufrufen und dort die erforderlichen Einstellungen für die Tonwiedergabe über den
Mischer bzw. Tonaufnahme vom Mischer vornehmen.
Findet keine Tonaufnahme bzw. Tonwiedergabe statt, in den Systemeinstellungen des Computer-Betriebssystems überprüfen,
ob die USB-Schnittstelle für die Toneingabe bzw. Ton ausgabeangewählt ist.
