92
7 Nastavení
VÝSTRAHA
Nebezpečí úrazu elektrickým prou-
dem.
► Před jakoukoliv manipulací s nářadím vy-
táhněte síťovou zástrčku ze zásuvky.
7.1 Nastavení hloubky řezu
Povolte ruční šroub [1-12].
Pomocí stupnice [1-13] nastavte hloubku
řezu na požadovaný rozměr. Jako opěrný
bod přitom slouží spodní okraj ochranného
krytu.
Zdvižení: menší hloubka řezu
Spuštění: větší hloubka řezu
Ruční šroub opět utáhněte. Hloubka řezu
je správně nastavena, když pilový kotouč
nevyčnívá na spodní straně z obrobku o více
než 3 mm.
7.2 Nastavení úhlu řezu
Povolte ruční šroub [1-9].
Pomocí stupnice nastavte úhel řezu na
požadovanou hodnotu (úhlová stupnice je
dělena po 1°).
Ruční šroub [1-9] opět utáhněte.
VÝSTRAHA
U šikmých řezů je hloubka řezu menší
než daná hodnota na stupnici hloubky
řezu.

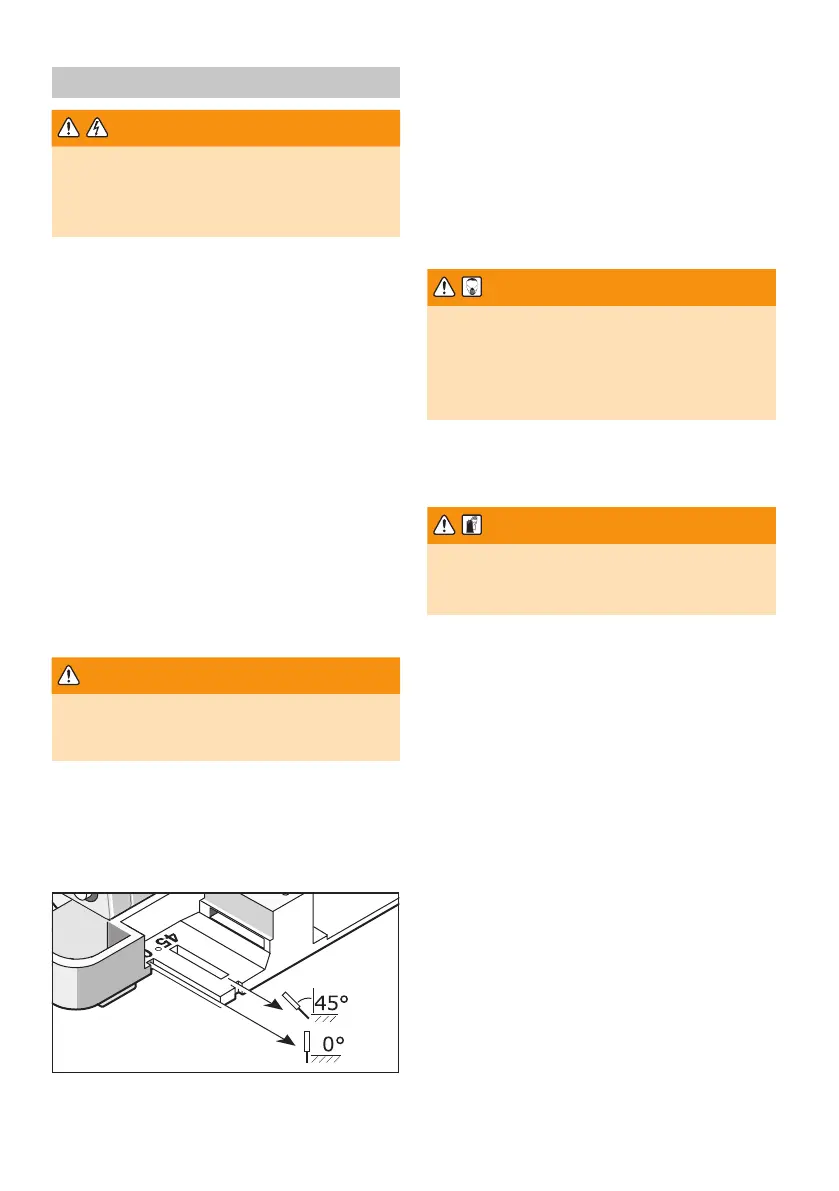

7.3 Ukazatel řezu
Označení 0° udává pozici pilového kotouče
při pravoúhlém řezu.
Označení 45° udává pozici pilového kotouče
při řezu pod úhlem 45°.
°
7.4 Vodící pravítko
Vodící pravítko [2-1] opatřené stupnicí se
zasune do otvoru ve vodících saních [1-6]
a zajistí ručním šroubem [1-10]. Vodítko
umožňuje rovnoběžné řezy podél přímé
hrany a odřezávání rozměrově stejných
pruhů. Maximálně nastavitelná šířka řezu
činí cca 200 mm.
7.5 Odsávání prachu
POZOR
Vdechovaný prach může poškodit dý-
chací cesty.
► Nářadí by mělo být trvale připojeno k od-
sávacímu zařízení.
► P ři prašných pracech noste respirátor.
Do tohoto otvoru [1-3] se mohou na pilu
připojit běžně prodavané vysavače.
7.6 Výměna pilového kotouče
VÝSTRAHA
Před výměnou pilového kotouče vy-
táhněte zástrčku ze zásuvky.
Noste ochranné rukavice!
Upnutí pilového kotouče
Řezný výkon a kvalita řezu jsou silně závis-
lé na stavu a tvaru zubů. Proto používejte
pouze ostré a pro daný opracovávaný mate-
riál vhodné pilové kotouče.
Očištěný pilový kotouč zasaďte dle vyob-
razení a pevně přišroubujte. Přitom dbejte
na správnou polohu spodní nosné příruby
[2-8] a upínací příruby [2-6].
Při nasazování pilového kotouče dbejte na
to, aby orientace zubů souhlasila se smys-
lem otáčení vřetene (šipka na ochranném
krytu).
Zkontrolujte funkci pohyblivého krytu.
