94
ogranicznika zaskoczy w gnieździe sześciokątnym
maszyny. Wcisnąć ogranicznik na wrzeciono. Zwol-
nić pierścień odblokowujący.
Demontaż
Pociągnąć pierścień odryglowujący [8-2] w kierun-
ku do przodu i następnie zdjąć ogranicznik głębo-
kości z wrzeciona.
Wymiana narzędzi
Zdjąć tuleję A lub B ogranicznika głębokości. W
uchwycie magnetycznym umieścić odpowiedni bit
lub adapter do nasadek z łbem sześciokątnym [8-3].
Ponownie założyć tuleję A lub B.

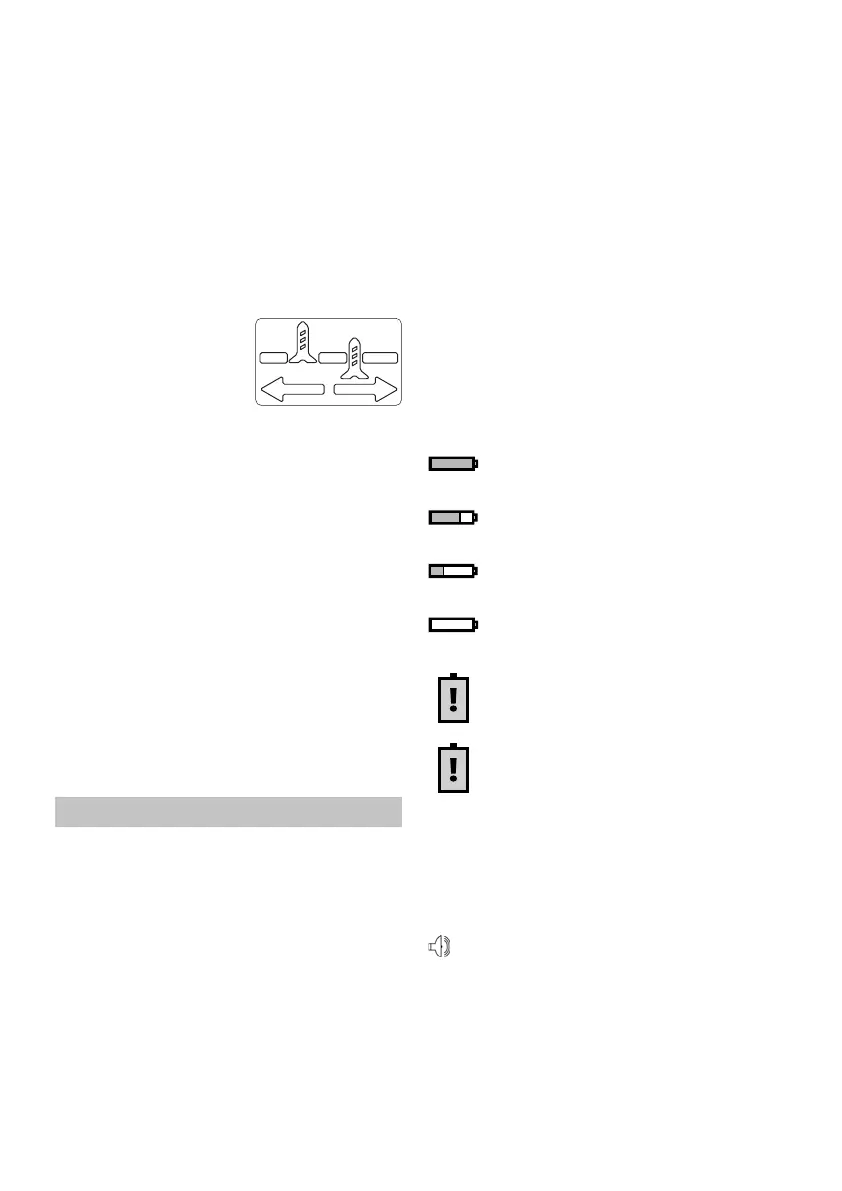

Nastawianie głębokości
Obracając obudową [8-4]
ustawić żądaną głębokość
wkręcania – patrz symbol
na oprawie. Ka
żda pozycja
zapadkowa zmienia głębo-
kość wkręcania o 0,1 mm.
Wykręcanie śrub
Jeśli chcą Państwo ponownie wykręcić śrubę, nale-
ży zdjąć tuleję A lub B. Następnie ustawić kierunek
obrotów na lewoskrętne i wykręcić śrubę.
7.5 Rękojeść dodatkowa
Rękojeść dodatkową osadzić na wcisk na kołnierzu
mocującym przekładni tak, aby wpusty rękojeści
zablokowały się w jego wypustach.
Mocno dokręcić, obracając rączką rękojeści dodat-
kowej.
Rękojeść dodatkową można ustawiać w różnych
pozycjach z krokiem co 30°.
Za pomocą ogranicznika głębokości [7-2] można
ustalać głębokość wiercenia.
7.6 Mocowanie narzędzi we
wrzecionie wiertarki
Bity można mocować bezpośrednio w chwycie
sześcio kątnym wrzeciona wiertarki [4-1], dzięki
czemu staje się ona lżejsza i krótsza.
8 Eksploatacja
Nacisnąć włącznik/wyłącznik [1-2] w celu włącze-
nia urządzenia.
Prędkość obrotową można płynnie zmieniać po-
przez zmianę nacisku na włącznik/wyłącznik.
Urządzenie wyłącza się, zwalniając włącznik/wy-
łącznik [1-2].
Zwolnienie włącznika/wyłącznika powoduje wyha-
mowanie wrzeciona roboczego (uchwytu wiertar-
skiego), co zapobiega jego dalszemu obracaniu.
Zasobnik bitów [1-1]
W zasobniku można przechowywać bity, uchwyty
bitów, wkręty i tym podobne elementy. Przytrzy-
muje je uchwyt magnetyczny.
Zaczep do paska
Klips zakładany na pasek [1-6; z prawej/z lewej
strony narzędzia] umożliwia osobom praworęcz-
nym, jak i leworęcznym przymocowanie go na
krótko do odzieży roboczej.
Oświetlenie oraz wskaźnik naładowa-
nia akumulatora
Dioda [1-8] służy jako oświetlenie oraz wskaźnik
naładowania akumulatora:
Nacisnąć przycisk oświetlenia [1-7].
1x Oświetlenie włączone
► wyłącza się automatycznie po upływie
30 min.
2x Wskaźnik naładowania akumulatora włączo-
ny
► wyłącza się automatycznie po upływie
10 s.
3x Dioda wyłączona
Dioda [1-8] lampki wskazuje stan naładowania
akumulatora.
Zielona dioda LED – świeci nieustan-
nie: akumulator litowo-jonowy jest nała-
dowany na ponad 60%.
Zielona dioda LED – miga powoli: aku-
mulator litowo-jonowy jest naładowany na
60–30%.
Zielona dioda LED – miga szybko: aku-
mulator litowo-jonowy jest naładowany na
30–0%.
Żółta dioda LED – świeci nieustannie:
Akumulator jest wyładowany. Należy go
naładować!
Czerwona dioda LED – świeci nie-
ustannie: Temperatura akumulatora, czę-
ści elektronicznych albo silnika przekracza
dopuszczalną granicę.
Czerwona dioda LED – miga: Ogól-
na sygnalizacja awarii/uszkodzenia, np.
uszkodzony kontakt elektryczny, zwarcie,
uszkodzony akumulator itd.
► Wskaźnik naładowania akumulatora działa wy-
łącznie z akumulatorem litowo-jonowym, a nie
z akumulatorem NiCd oraz NiMH.
Ostrzegawczy sygnał akustyczny
W następujących sytuacjach zabrzmi ostrzegawczy
sygnał akustyczny i urządzenie zostaje wyłączone:
peep
• został osiągnięty moment skręcający
• „block protect“; zbyt wysoki moment
rozruchowy
• urządzenie jest przeciążone
