Manuale utente r.1103 QXT.42DA (IT) www.qbell.net
Pagina 20 di 36

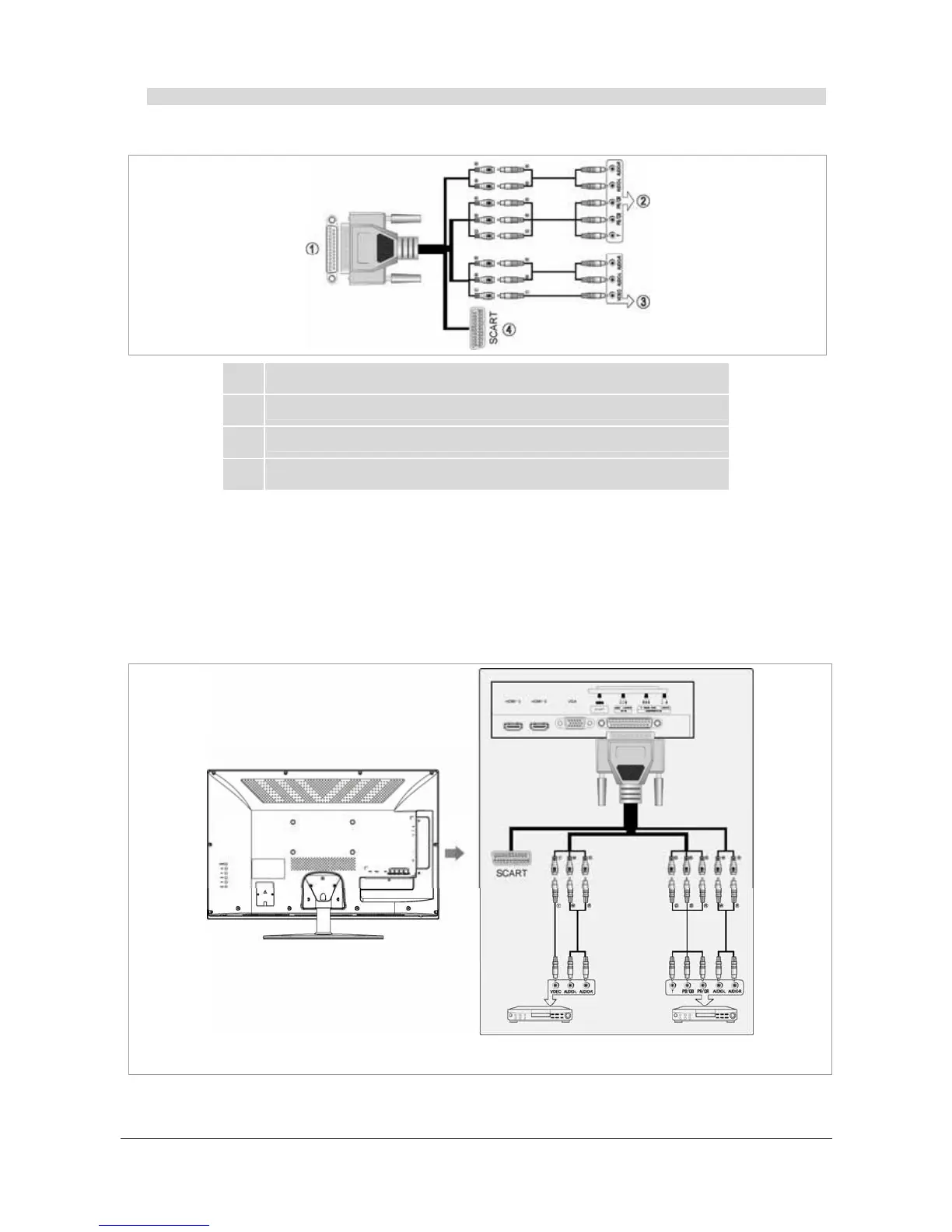

Collegamento a sorgenti analogiche (solo 32” e 42”)
Il televisore ha un ingresso analogico multifunzione che dove essere utilizzato per gestire le sorgenti audio / video
analogiche quali Scart, AV, … . Generalmente vi si collegano lettori DVD, videoregistratori e/o set box esterni per la
ricezione di canali satellitari.
X
Connettore audio / video multiplo (lato TV).
Y
Ingresso video YPbPr e corrispondente ingresso audio stereo (L/R).
Z
Ingresso video AV e corrispondente ingresso audio stereo (L/R).
[
Ingresso SCART.
¾ Ingresso AV RCA (Video Composito): il connettore ha generalmente un colore giallo. Le informazioni
componenti il video (luminanza, crominanza, sincronismi d'immagine e di colore) sono miscelate in un unico
flusso informativo, che quindi ha normalmente una qualità peggiore rispetto ed altri segnali analogici.
¾ Ingresso Video a Componenti (YPbPr / HD): le informazioni video sono distribuite in tre componenti separate
che non si miscelano in un unico flusso informativo. I cablaggi video a componenti verranno gradatamente
sostituiti dai cablaggi digitali DVI e/o HDMI che hanno maggiore qualità.
¾ Ingresso Scart: lo Scart include in un solo connettore gli standard S-Video, Video Composito, RGB e veicola
anche i segnali audio stereo sinistro / destro (non amplificati) sia in ingresso che in uscita. E’ quindi possibile
utilizzare adattatori Scart-RGB, SCART-Composito o SCART-SVideo semplicemente collegando spinotti RCA
agli opportuni piedini. Si noti che non sempre i dispositivi dotati di presa SCART hanno tutti i piedini "attivi",
specie trattandosi di cavi economici.
Esempio di connessione con cavo moltiporta. Si consiglia di effettuare le connessioni a televisore spento. Una volta
fissati tutti i cavi, utilizzare il pulsante SOURCE del telecomando per cambiare la sorgente in ingresso.
