30
FR

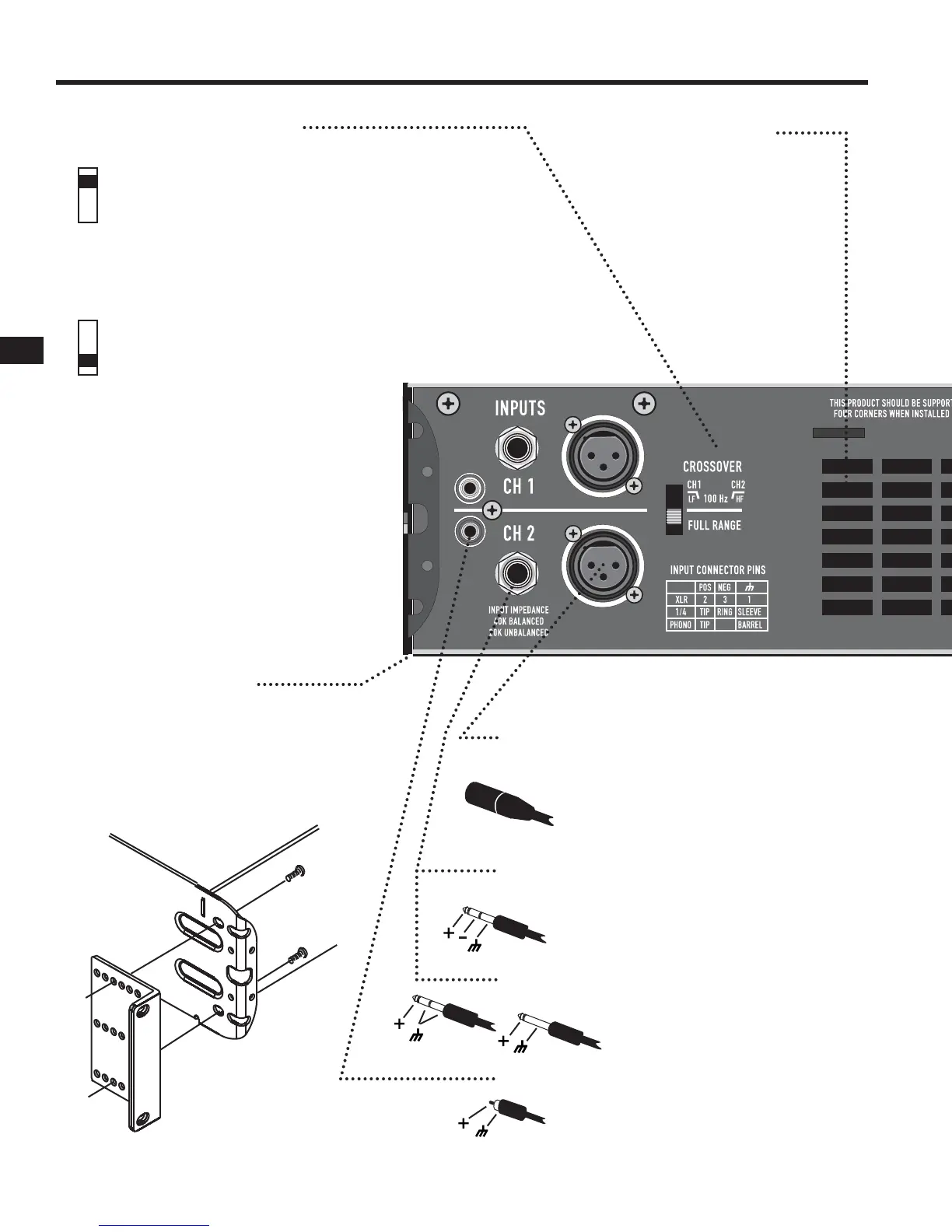

CARACTÉRISTIQUES DU PANNEAU ARRIÈRE
POSITION DU COMMUTATEUR CROSSOVER
Scinde un signal pleine gamme pour piloter un caisson d’extrêmes graves
et une enceinte supérieure. CH 1 reçoit les graves (20-100 Hz) pour le
caisson d’extrêmes graves. CH 2 reçoit les fréquences comprises entre
100 Hz et 20 kHz, pour alimenter un haut-parleur pleine gamme. Lorsque
le mode CROSSOVER (Filtre passif) est utilisé, connecter le signal à CH 1
uniquement. Utiliser les deux commandes Gain pour équilibrer les signaux
LF et HF (voir Panneau avant).
POSITION FULL RANGE
Pour une utilisation 2 canaux normale avec toutes les entrées
actives. Le ltre passif est contourné.
FIXATION SUR LES
OREILLES ARRIÈRE
Les oreilles arrière ont été conçues pour protéger
la gaine du l branché sur le connecteur arrière et
soutenir l’ampli cateur dans un bâti. Un kit de xation
sur support de bâti arrière (modèle FG-000031-
00, paquet de deux) est proposé par l’assistance
technique QSC.
ÉVENT
D’ÉVACUATION
Ne pas boucher l’évent.
Installer dans un bâti ouvert
à l’arrière.
BRANCHEMENTS D’ENTRÉE
Broche 2 positive, broche 3 négative, broche 1 blindage
(terre). Recommandé pour les câbles longs ou courts,
xes ou souvent changés. Les prises XLR et TRS de
chaque canal sont branchées intérieurement et assurent
l’alimentation
jusqu’à l’autre connecteur.
ENTRÉES TRS 6 mm ÉQUILIBRÉES
Extrémité positive, anneau négatif, manchon blindé (terre).
Recommandé pour les câbles longs ou courts qui sont
souvent changés.
ENTRÉES TS 6 mm NON ÉQUILIBRÉES
Acceptent des ches de 6 mm non équilibrées pour
des câbles courts. Extrémité positive, manchon
blindé (terre).
ENTRÉES PHONO NON ÉQUILIBRÉES
Extrémité positive, canon blindé (terre). Recommandé
pour les branchements semi-permanents sur des
alimentations proches, dans le même bâti. REMARQUE :
Lorsque vous utilisez ces
entrées, l’entrée TRS ou XLR ne doit pas être utilisée.
ENTRÉES XLR ÉQUILIBRÉES
COMMUTATEUR CROSSOVER
