37
INSTALACIÓN
ES
AL3 700/1000/1500W - REV006A
ATENCIÓN:
antes de efectuar la conexión asegurarse de que no esté presente la alimentación en los cables.
ANTES DE UTILIZAR EL MOLINETE LEER CON ATENCIÓN EL PRESENTE MANUAL DE INSTRUCCIONES.
EN CASO DE DUDA CONSULTAR CON EL CONCESIONARIO VENDEDOR QUICK
®
.
ATENCIÓN:
los molinetes Quick
®
han sido proyectados y realizados para levar las anclas. No utilizar estos aparatos para otros tipos
de operaciones.
Quick
®
no asume ningún tipo de responsabildad por daños directos o indirectos causados por una utilización inade-
cuada del aparato. El molinete no ha sido diseñado para soportar cargas generadas en condiciones atmosféricas especiales (borras-
ca). Desactivar siempre el molinete cuando no se use. Asegurarse de que no hayan personas bañándose cerca antes de soltar el
ancla.
La ensambladura entre el cabo y la cadena debe ser de dimensiones reducidas para poder desplazarse fácilmente dentro del
perfil del barboten. Ante cualquier inconveniente o necesidad contactar con el servicio de asistencia Quick
®
.
Para más seguridad, si un accionamiento se daña, aconsejamos instalar al menos dos accionamientos para el manejo del molinete.
Bloquear la cadena con un retén antes de salir a navegar. Aconsejamos el uso del interruptor magneto-hidráulico Quick
®
como
seguridad para el motor.
La caja de telerruptores o teleinvertidores debe instalarse en un lugar protegido de posibles entradas de
agua.
Después de haber ancleado la embarcación, fijar la cadena o el cabo a los puntos fijos como chain stopper o bolardo.
Para evitar dezlisamientos involuntarios el ancla tiene que ser fijada; el molinete no se tiene que usar como la ùnica fuente de fuerza.
Aislar el molinete de la planta eléctrica durante la navegación (desconectar el interruptor de protección del motor) y bloquear la
cadena en un punto fijo de la embarcación.
LA REFERENCIA CONTIENE:
molinete (top + motoreductor) - caja telerruptores - guarnición de la base - plantilla - palanca - tornillos
(para el ensamblaje) - restablecimiento manual (versión [
D
]) - manual del usuario - condiciones de garantía.
HERRAMIENTAS NECESARIAS PARA LA INSTALACIÓN:
taladro con brocas: Ø 9 mm (23/64") y Ø 11 mm (7/16"); de taza Ø 75 mm
(2"7/8); llave hexagonal: 13 mm.
ACCESORIOS ACONSEJADOS POR QUICK
®
:
mando de panel (mod. 800) - Tablero de pulsadores hermético (mod. HRC 1002) -
Mando de pie (mod. 900) - Interruptor magneto-hidráulico - Cuenta-cadena para el anclaje (mod. CHC 1102M y CHC 1202M) - Sistema de
accionamiento vía radio RRC (mod. R02, PO2, H02).
REQUISITOS PARA LA INSTALACIÓN:

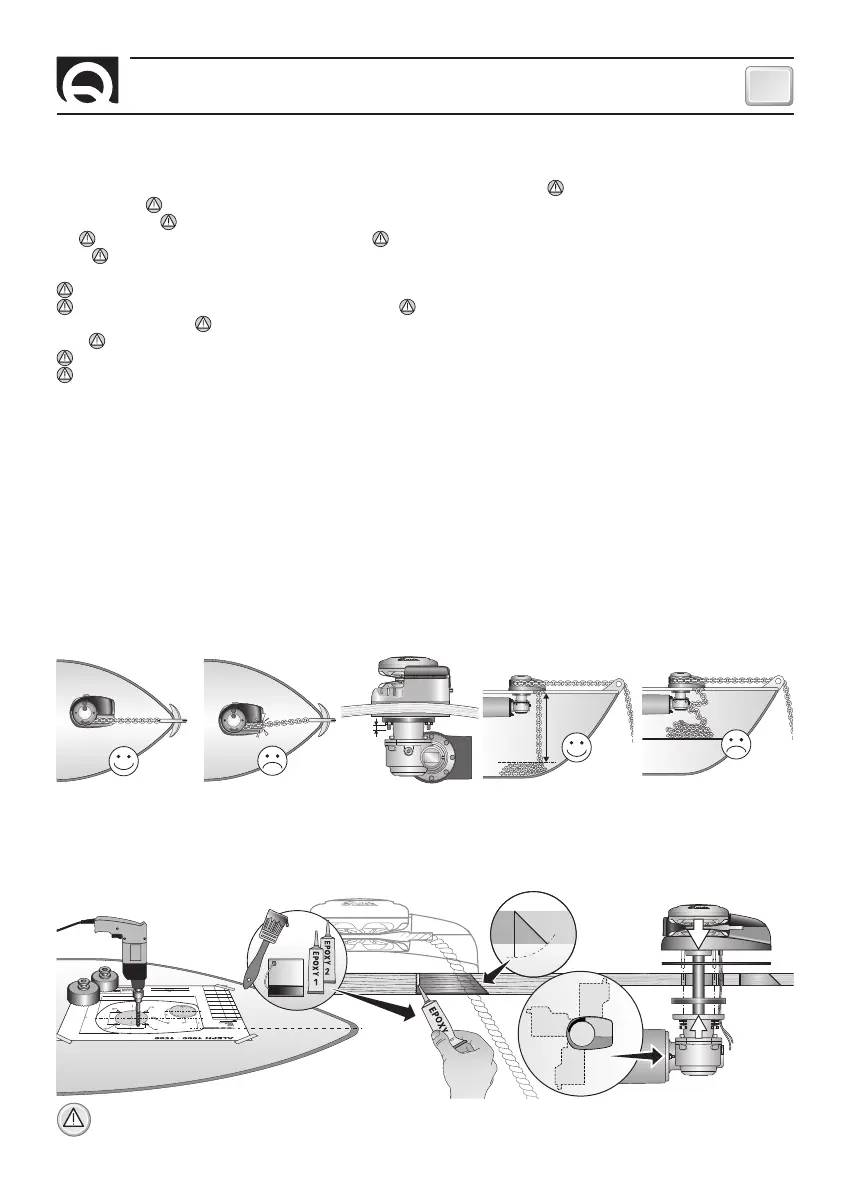

el molinete se posiciona alineando el barboten con la punta de la proa. Verificar que las
superficies superior e inferior de la cubierta sean lo más paralelas posibles; si eso no sucede compensar oportunamente la diferencia
(la falta de paralelismo puede causar perdidas de potencia del motor). No pueden existir osbtáculos debajo de la cubierta para el pasaje
de los cables, cabo y cadena; si no hay una buena profundidad debajo de la cubierta se pueden crear obstrucciones. El espesor de la
cubierta tendrá que ser comprendido entre los valores indicados en el tablero. Si hay espesores diferentes es necesario consultar el
revendedor Quick
®
.
PROCEDIMIENTO DE MONTAJE:
establecida la posición ideal, hacer los agujeros utilizando la plantilla que tiene en dotación.
Remover el exceso de material del agujero donde pasa la cadena, alisarlo con un producto específico (pintura marina, gel o resina
epoxídica) en modo de asegurar il libre pasaje de la cabo y de la cadena. Posicionar la parte superior, introduciendo la guarnición entre
la cubierta y la base y conectar a esta la parte inferior, introduciendo el árbol del motor en el reductor. Fijar el molinete apretando las
tuercas en los prisioneros de blocaje. Conectar los cables de alimentación que proceden del molinete al telerruptor.
P
A
I
N
T
40 cm (16”)
Max
5 mm
(3/16”)
45°
90°
90°
90°
