TELECOMMANDE À
FONCTION MULTIPLE
MOD. HRC 1002
GUINDEAU
MOTEUR
BATTERIE
DISJONCTEUR
MAGNÉTIQUE-
HYDRAULIQUE
(Voir tableau à
la page 20)
BOÎTIER RELAIS
MOD. T6315-12 (12V)
MOD. T6315-24 (24V)
C
A2
BOUTONS À PIED MOD. 900U ET 900D
NOIRE
MARRON
BLEU
A1
FUSIBLE
4A (12V)
2A (24V)
MARRON
NOIRE
BLEU
L1
L2
L3
L3
L4
SYSTEME DE BASE

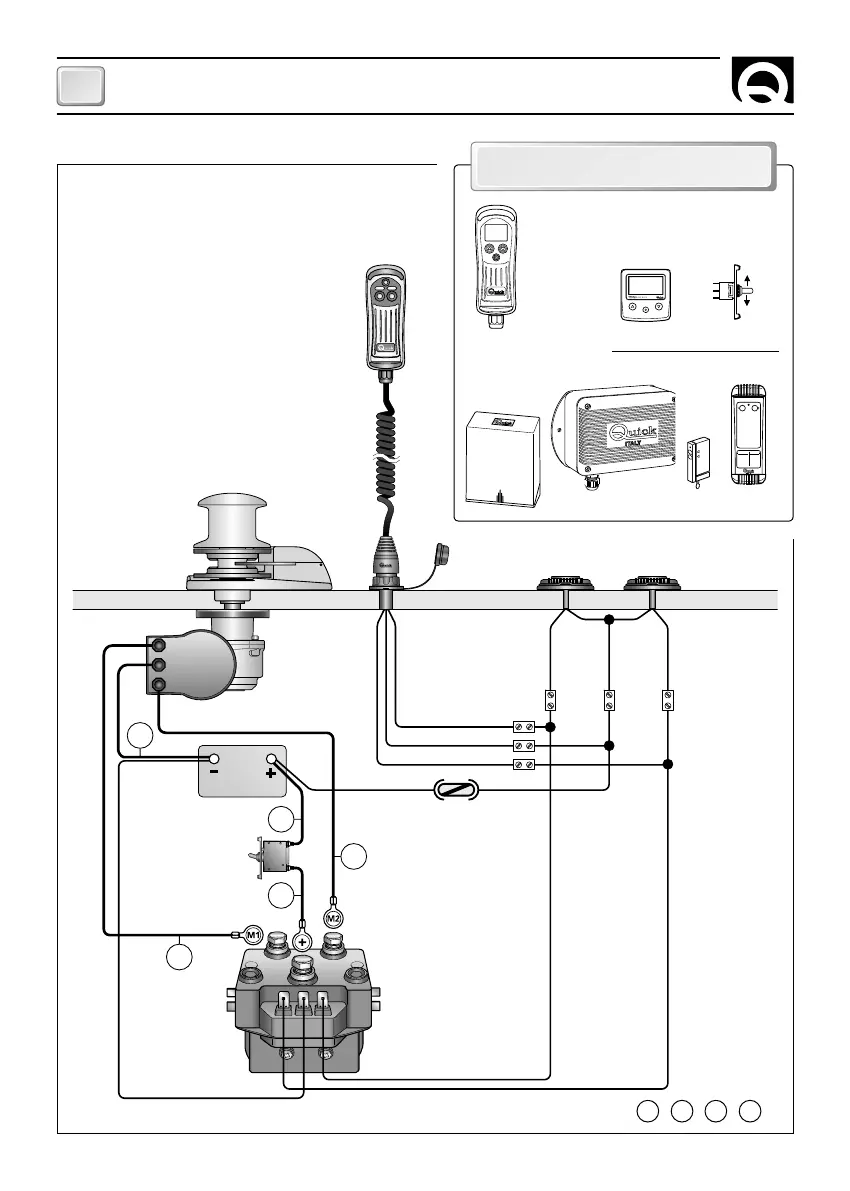

SCHÉMA DE CONNEXION
GENERAL À LA PAGE 44
COMPTEUR DE
CHAÎNE SUR
TABLEAU
COMMANDE
DU TABLEAU
UP
DOWN
TELECOMMANDE AVEC
COMPTEUR DE CHAÎNE
MIGNON
RÉCEPTEUR
ACCESSOIRES QUICK
®
POUR ACTIONNER LE GUINDEAU
EMETTEUR
RADIOCOMMANDES
TABLEAU DE
COMMANDE
L = L1 + L2 + L3 + L4
SCHÉMA DE CABLAGE
