MANUALE D’INSTALLAZIONE E USO BTQ SERIES IT EN - REV001A
6
IT
BTQ series
2.2 - Accessori Quick
®
consigliati non in dotazione
• TCD 1022 comando remoto
• TCD 1042 comando remoto
• TCD 1044 comando remoto
• TCD 1062 comando remoto
con interruttore di linea integrato
• TSC comando interruttore di linea integrato
• TMS interruttore di linea
• THF3 - THF6 portafusibili
2 - Fornitura e dotazioni
2.0 - Fornitura di serie e materiale incluso nella confezione
• Elica di manovra
• Dima di foratura
• Guarnizione
• O-ring (per l’assemblaggio)
• Manuale d'installazione e uso
• Condizioni di garanzia
2.1 - Attrezzi necessari per l'installazione
BTQ110/125 • Trapano con punta da Ø 7 mm (9/32”) • Tazza Ø 25 mm (1”)
• Chiavi maschio esagonale da 4 mm, 5 mm e 6 mm • Chiave a forchetta da 10 mm
BTQ140 • Trapano con punta da Ø 7 mm (9/32”) • Tazza Ø 27 mm (1” 1/16)
• Chiavi maschio esagonale da 4 mm, 5 mm e 6 mm • Chiave a forchetta da 17 mm
BTQ185 • Trapano con punta da Ø 9 mm (3/8”) • Tazza Ø 35 mm (1" 3/8)
• Chiavi maschio esagonale da 5 mm, 6 mm e 8 mm • Chiave a forchetta da 19 mm
BTQ250 • Trapano con punta da Ø 11 mm (7/16”) • Tazza Ø 46 mm (1” 13/16)
• Chiavi maschio esagonale da 4 mm, 5 mm, 8 mm e 10 mm • Chiave a forchetta da 24 mm
BTQ300 • Trapano con punta da Ø 15 mm (19/32”) • Tazza Ø 53 mm (2” 3/32)
• Chiavi maschio esagonale da 4 mm, 5 mm, 8 mm e 12 mm • Chiave a forchetta da 27 mm

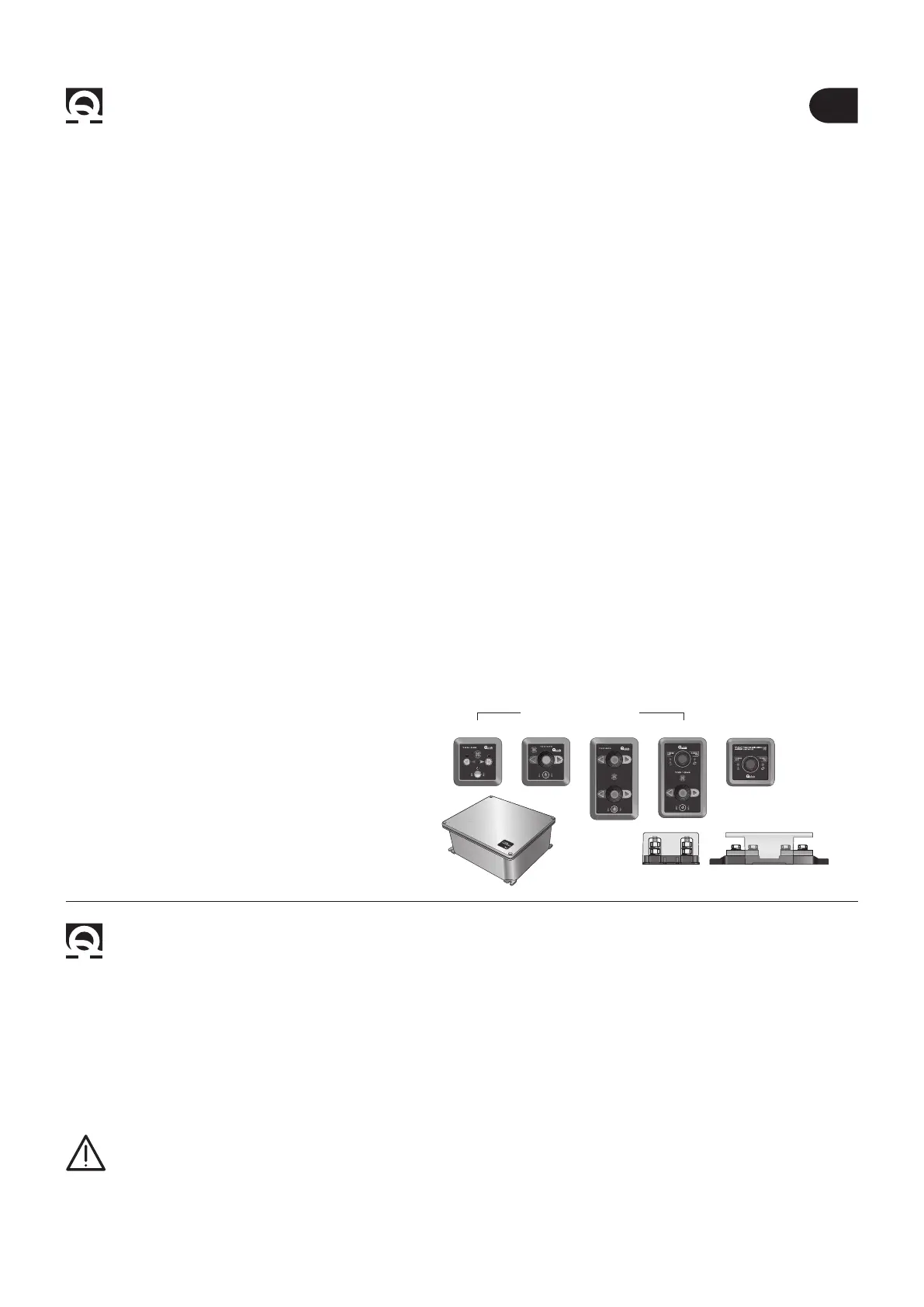

COMANDO
INTERRUTTURE
DI LINEA TSC
PORTAFUSIBILI TFH3 - THF6
INTERRUTTORE
DI LINEA TMS
TCD 1022 TCD 1042
STERN
BOW
TCD 1044 TCD 1062
PANNELLI DI COMANDO
3 - Introduzione BTQ series
PRIMA DI UTILIZZARE LE ELICHE DI MANOVRA LEGGERE ATTENTAMENTE IL PRESENTE MANUALE D'USO IN CASO DI
DUBBI CONSULTARE IL RIVENDITORE QUICK®.
Il presente documento fornisce ai costruttori di imbarcazioni e agli installatori di attrezzature marine le istruzioni per montare
e rendere funzionante le eliche di manovra.
Simbolo di Attenzione riguardante
situazioni di pericolo.
Simbolo di Avvertenza per evitare danni
diretti o indiretti al prodotto.
In questo manuale sono presenti simboli di Avvertenza e/o di Attenzione importanti per la sicurezza.
Attenersi a quello che viene riportato.
3.0 Note importanti
F
