17
INSTALLATION
DE
EBSN 10-15-20 - REV001A
STROMANSCHLUSS
• Den EBSN erst dann mit Strom versorgen, wenn alle elektrischen Anschlüsse ausgeführt und auf ihre
Richtigkeit überprüft wurden.
• Eine flinke Sicherung auf der Versorgungsleitung einsetzen, deren Kapazität der Stromaufnahme der
Bilgenpumpe entspricht.
• Die Verbindungsstellen zwischen den Kabeln, die aus dem ESBN treten, und der elektrischen Anlage
müssen wasserdicht oder innerhalb eines wasserdichten Behälters ausgeführt sein. Der Grad der Was-
serdichtigkeit (Schutzgrad IP) muss entsprechend der Installationsumgebung gewählt werden.
• Die Installation des Tasters erfordert die Installation der LED (Sonderzubehör).

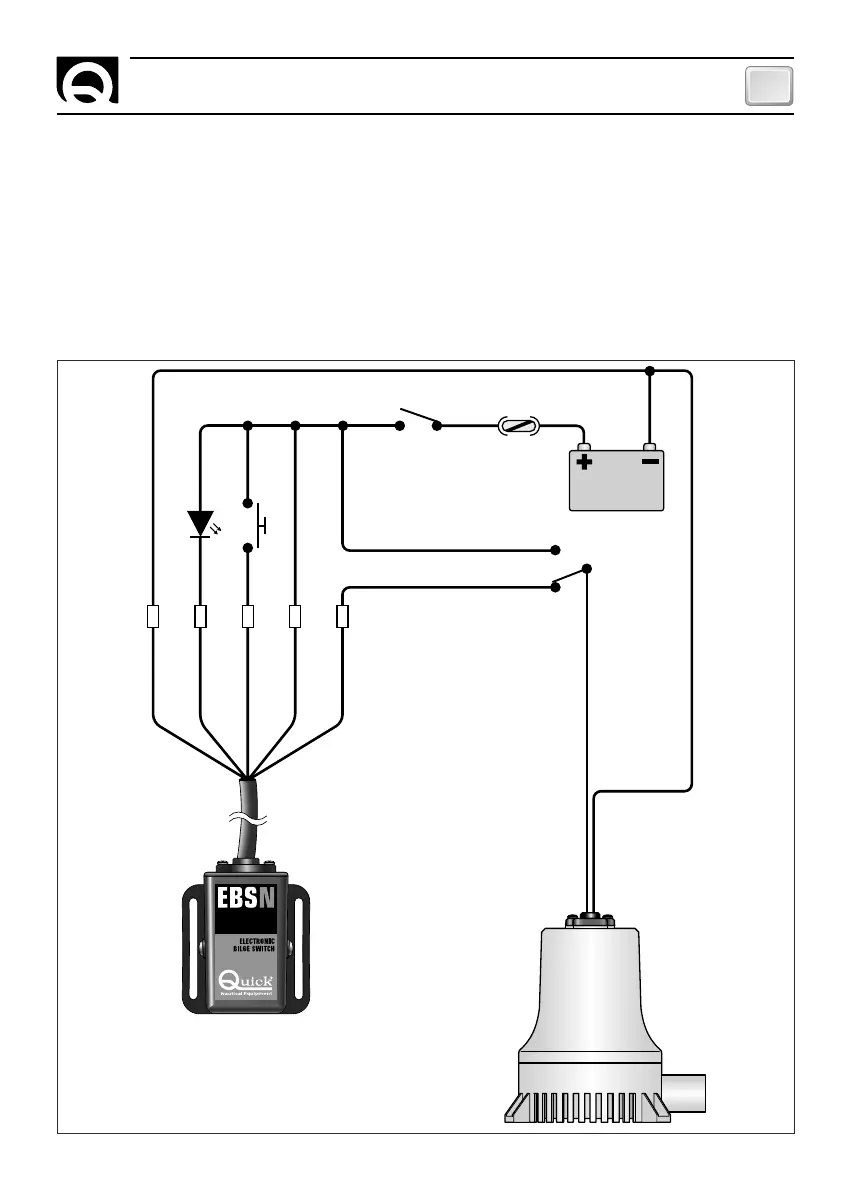

TYPISCHER SCHALTPLAN
EBSN
POMPE
BATTERIE
SICHERUNGSCHALTER
WECHSEL-
SCHALTER
BRAUN
BLAU
GRAU
SCHWARZ
ROT
(1)
Zusatz
(2)
Wasserdichte Verbindungsstellen
(2) (2) (2)(2)(2)
A
B
(1)(1)
A
= Direkter Betrieb
der Pumpe
B
= Betrieb über EBSN
