7.2 • Montage instructies
De Cube kan bevestigd worden aan een wand met 4 schroeven d.m.v. de geïntegreerde
bevestigingsgaten in de basis van de ventilatorbehuizing.
• Het apparaat kan aan de wand bevestigd worden met gepaste schroeven voor de desbetref-
fende ondergrond, bij voorkeur trillingvrij bevestigen aan een massieve wand met een mini-
male massa van 100 Kg/m². Bij voorkeur wordt er nog gebruik gemaakt van trilling dempend
materiaal tussen de unit en de montagewand. Bij wandmontage dient het apparaat waterpas
geplaatst te worden.
7.3 • Plaatsing Cube
®
: wand/plafondmontage
• Kies de opstellingsruimte in de technische ruimte of elders (in de buurt van de dak-/muurdoor-
voer) waar de ventilatorunit geplaatst kan worden en de aansluiting van het kanaalnetwerk
eenvoudig kan geschieden.
• Afblaasleiding ø150 mm en beperken tot 3 meter in een woning.
• Installeer het ventilatiesysteem zodat de leidingen met zo weinig mogelijk bochten kunnen
aangesloten worden.
• Plaats de ventilator bij voorkeur op een zolder, boven de “natte” ruimtes zoals badkamers,
toiletten,… niet boven een slaapkamer om een eventuele geluidsoverdracht te beperken.
• Positioneer de ventilator centraal t.o.v. de te ventileren ruimtes zodat de buislengtes zo homo-
geen mogelijk verdeeld zijn.
• Aanzuigleidingen zijn min. in ø80 mm, voor debieten > 50 m
3
/h is dit standaard in ø125 mm.
• Bij gebruik van Easyflex kanalen wordt 1 flexibel kanaal gebruikt voor debieten ≤60m³/h.
Voor debieten > 60 m³/h dienen 2 Easyflex kanalen gebruikt te worden.

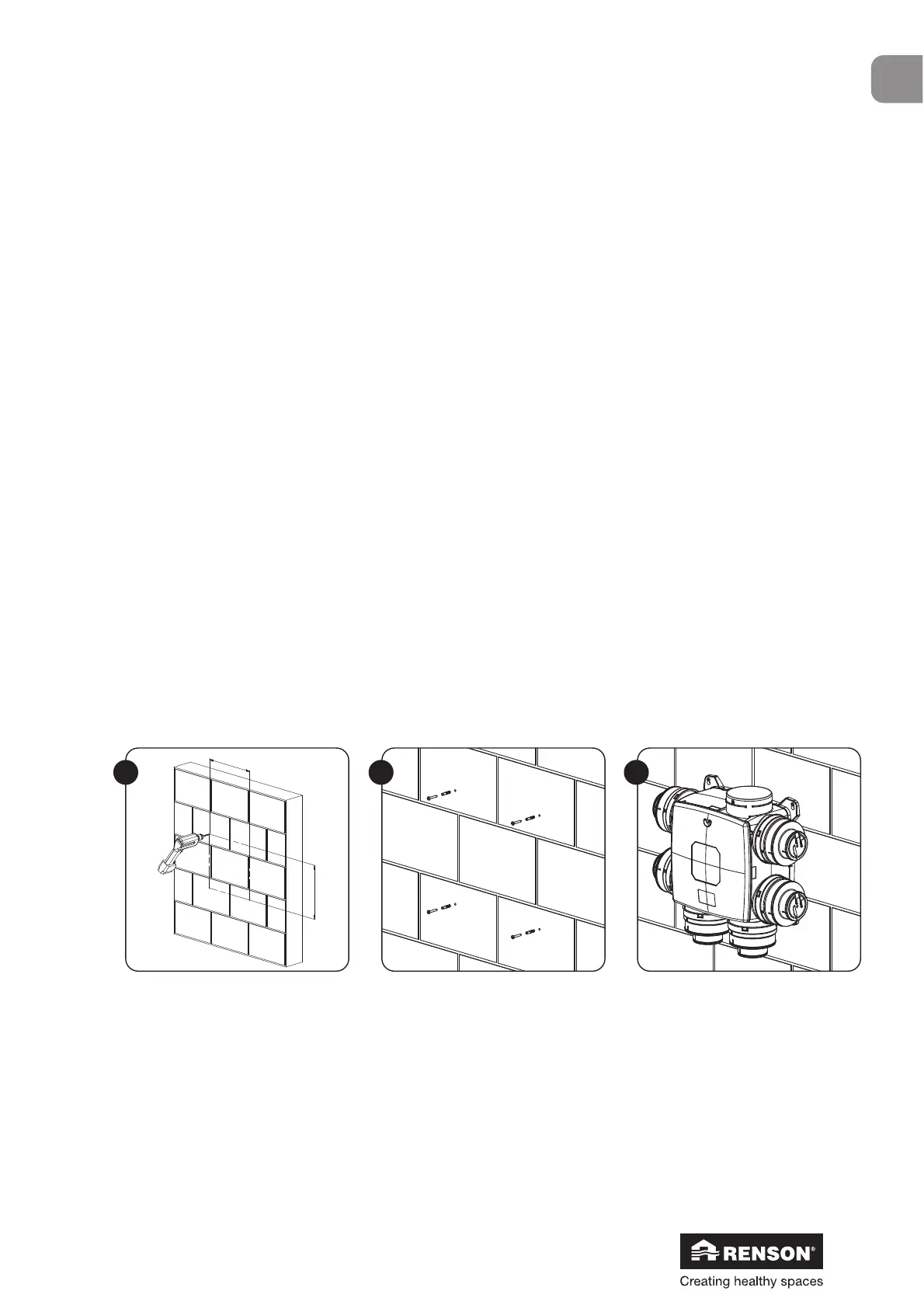

Plaats de bodemplaat van
de Cube tegen de wand en
teken de schroefgaten af
(wand moet een minimale
massa van 100 kg/m² heb-
ben om geluidsoverdracht te
vermijden).
Monteer wandpluggen en
schroeven (geschikt voor
het type ondergrond) op de
wand. Zorg ervoor dat de
kop van de schroeven ± 7
mm uitsteken.
Haak de ventilatoreenheid
over de 4 voorgemonteerde
schroeven. Let er op dat de
afblaas in de richting van de
dakafvoer geplaatst wordt
