Revox B150 Service Manual

B250/B250-S/B150
5TUDER R^OX

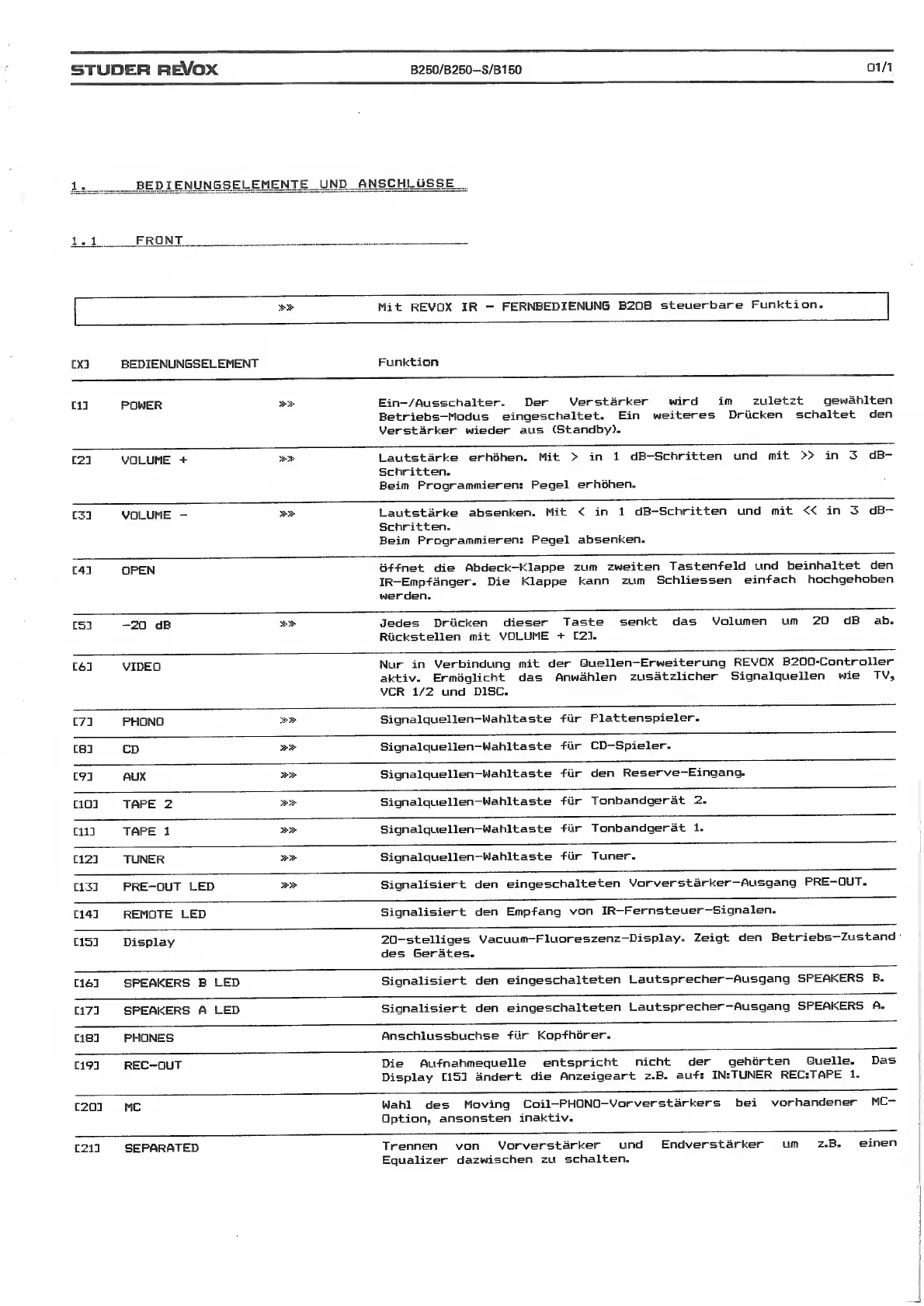

DI/1
1
,
B ED IE
NU
NG5E L EMENTE
UN D
flNSCHLuSSE
1.1
FR
ONT
3>»
Mit
REVDX
IR
-
FERNBEDIENUN6
B20B
steuerbare
Funktion.
CX3
BEDIENUNGSELEMENT
Funktion
C13
POWER
Ein-/Ausschalter.
Der
Verstarker
wird
im
zuletzt
gewahlten
Betriebs—Modus
eingeschaltet.
Ein
weiteres
Drucken schaltet
den
Verstarker
wieder aus
(Standby).
C23 VOLUME
+
Lautstarke
erhohen. Mit
> in
1
dB-Schritten
und
mit » in 3
Schritten.
Beim
Programmieren:
Pegel
erhohen.
dB-
C33
VOLUME
-
Lautstarke
absenken.
Mit < in
1
dB—
Schritten und
mit « in 3
Schritten.
Beim
Programmieren:
Pegel
absenken.
dB-
C43
OPEN
d-f-fnet die
Abdeck—
Klappe zum
zweiten
Tasten-feld
und
beinhaltet
den
IR-Empfanger.
Die Klappe
kann
zum
Bchliessen
ein-fach
hochgehoben
werden.
C53
-20
dB
Jedes
Drucken
dieser
Taste
senkt das
Volumen urn
20 dB
RQckstellen mit
VOLUME
+
C23.
ab.
C63 VIDEO
Nur
in
Verbindung
mit der
Quellen-Erweiterung
REVOX
B200.Controller
aktiv.
Ermoglicht
das
Anwahlen
zusatzlicher
Signalquellen
wie TV,
VCR 1/2 und
DISC.
C73
PHONO
Signalquellen—
Wahltaste
-fur
Plattenspieler.
C83
CD
Signalquellen-Wahl
taste -fur
CD—
Spieler
.
C93 AUX
Signalquellen-Wahltaste
-fur
den
Reserve-Eingang.
QD3 TAPE 2
Signalquellen-Wahltaste
-fur
Tonbandgerat
2.
Q13 TAPE 1
»»•
Signalquellen-Wahltaste
-fur
Tonbandgerat
1.
C123 TUNER
Signalquellen-Wahltaste
-fur
Tuner.
C133
PRE-OUT LED
Signalisiert
den
eingeschalteten
Vorverstarker-Ausgang
PRE-OUT.
Q43 REMOTE LED
Signalisiert
den
Empfang
von
IR—
Fernsteuer—
Signalen.
C153 Display
20-stelliges
Vacuum-Fluoreszenz-Display.
Zeigt
den
Betriebs-Zustand
des Berates.
C163
SPEAKERS B
LED
Signalisiert
den
eingeschalteten
Lautsprecher-Ausgang
SPEAKERS
B.
Q73 SPEAKERS
A LED
Signalisiert
den
eingeschalteten
Lautsprecher-Ausgang
SPEAKERS
A.
C1S3 PHONES
Anschlussbuchse
-fur
Kop-fhorer.
C193
REC-OUT
Die
Au-fnahmequelle
entspricht
nicht
der
gehorten
Quelle.
Display
C153
andert
die
Anzeigeart
z.B.
au-f;
IN:TUNER
REC:TAPE
1.
Das
C2D3 MC
Wahl des
Moving
Coil-PHONO-Vorverstarkers
bei
vorhandener
Option,
ansonsten
inaktiv.
MC-
Trennen von
Vorverstarker
und
Endverstarker
urn
z.B.
einen
Equalizer
dazwischen
zu
schalten.
C213
SEPARATED
