RIDGID HD1600C User Manual

44
Caster
Foot
Caster
Caster Ball
Caster Stem
Caster Foot
Post Hole
Caster Foot
Post
Dust
Drum
Locking
Tabs (2)
Accessory
Caddy
Dust Drum
ASSEMBLED

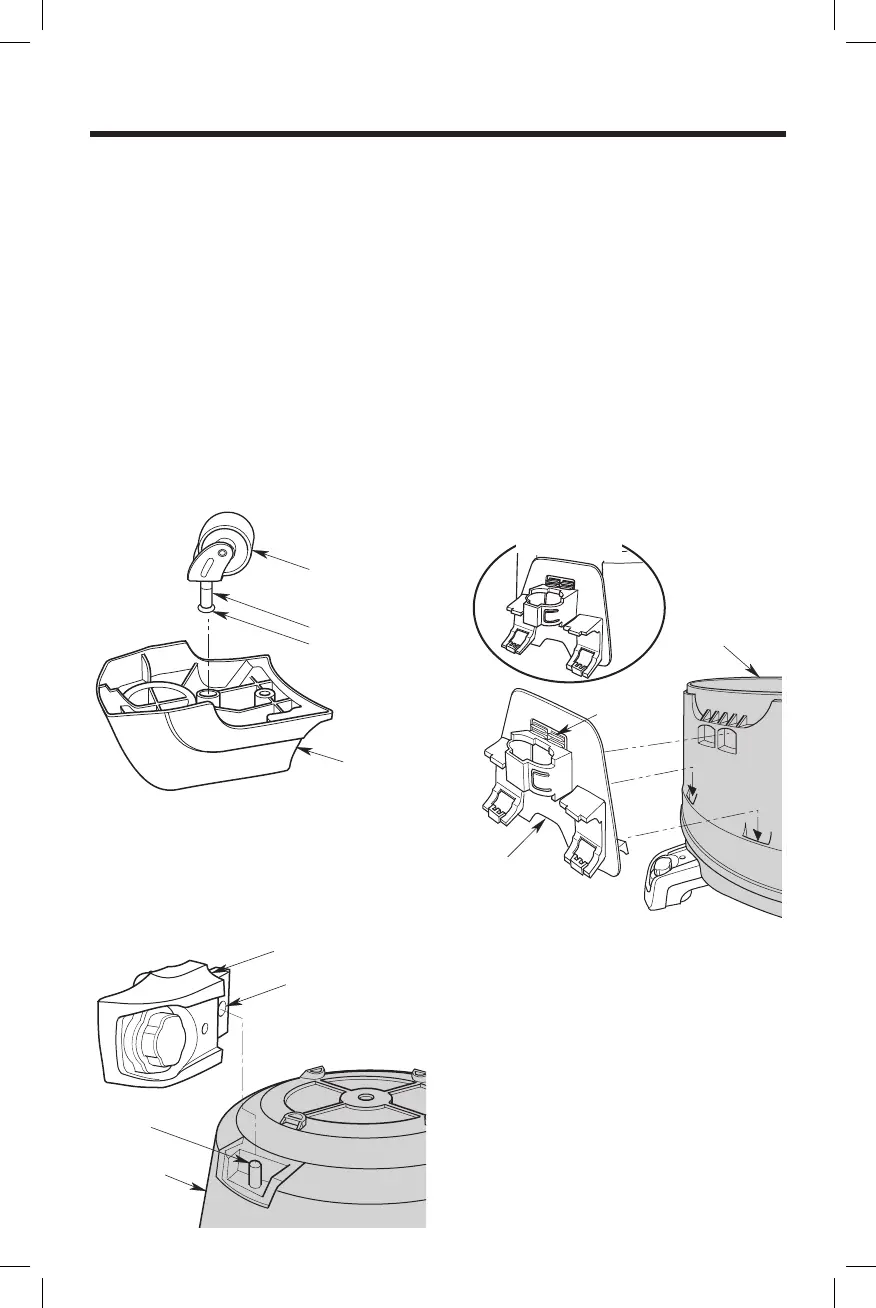

Installation du chariot à accessoires
1. Placez les deux languettes du bord inférieur
du chariot à accessoires dans les deux fentes
situées à l’arrière du tambour à poussière.
2. Faites pivoter le haut du chariot à accessoires
vers le haut jusqu’à ce que les deux languettes
de verrouillage s’engagent dans les fentes
supérieures du tambour à poussière. Appuyez
sur le bord supérieur du chariot à accessoires
jusqu’à ce qu’il s’enclenche en place. Assurez-
vous que les languettes de verrouillage sont
solidement verrouillées en les tirant vers
l’extérieur sur le chariot à accessoires.
ASSEMBLAGE
REMARQUE : retirez l’ensemble de bloc-moteur
du tambour à poussière avant l’assemblage des
roulettes et des pieds à roulettes.
1. Retourner le tambour à poussière sens
dessus dessous sur le sol.
2. Placez le pied à roulette sur le plancher.
Introduisez la tige d’une roulette dans la
douille du pied à roulette.
3. Poussez la roulette jusqu’à ce que l’extrémité
à bille de la roulette s’enclenche complète-
ment dans la douille et que la roulette pivote
librement. Répétez pour les trois autres
roulettes et pieds à roulette.
4. Placez le pied à roulette avec roulette sur la
colonne au bas du tambour à poussière et
appuyez fermement en place, comme illustré.
5. Répétez pour les trois autres ensembles de
pied à roulette/roulette.
6. Remettre le tambour dans le bon sens.
Assemblage des roulettes/
pieds à roulettes
Assemblage de l’aspirateur
de liquides et de poussières
Roulette
Pied à
roulette
Tige de la roulette
Bille de la roulette
Pied à roulette
Orifice pour la
colonne du pied
à roulette
Colonne
Tambour à
poussière
ASSEMBLÉ
Tambour à
poussière
Languettes
de verrouillage
(2)
Chariot pour les
accessoires
SP7037ESF.indb 44 8/2/18 9:14 AM
