20
Montage

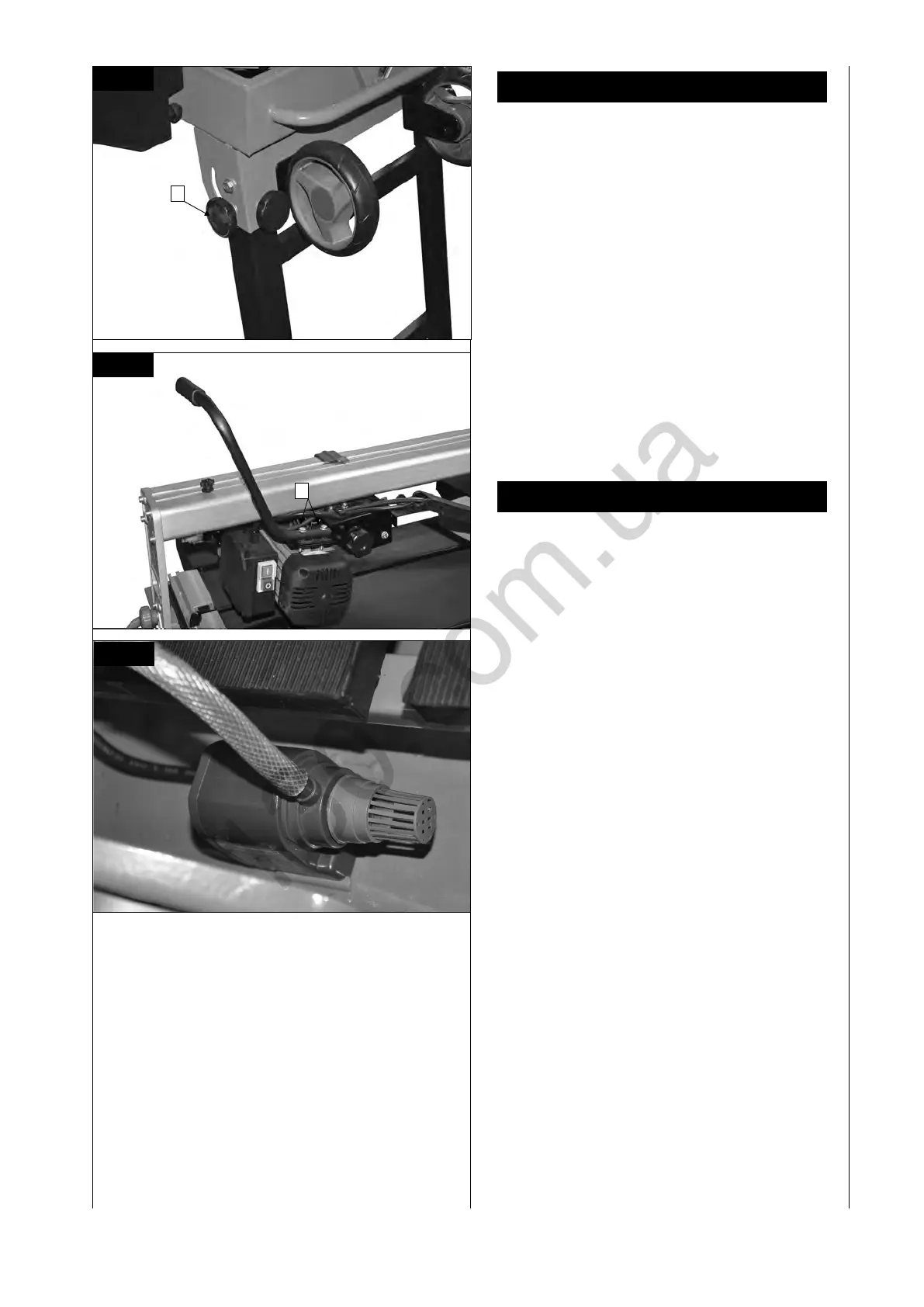

Abb.3-5
Aus verpackungstechnischen Gründen ist Ihre Maschine
nicht komplett montiert.
1. Nehmen Sie die Maschine aus der Verpackung und
legen diese vorsichtig seitlich auf den Boden.
2. Lösen Sie leicht die Sterngriffschraube (A) und
klappen Sie die Standfüße nach unten. Ziehen Sie
die Sterngriffschraube wieder fest.(Abb. 3)
3. Stellen Sie die Maschine auf die Füße.
4. Montieren Sie den Handgriff mit 2 Sechskantschrau-
ben (B) an das Motorgehäuse (Abb. 4).
5. Befestigen Sie die Kühlwasserpumpe (13) in der
Wasserwanne (4) in der vorgesehenen Position
6. Befüllen Sie die Wasserwanne bis die Wasserpum-
pe vollständig mit Wasser bedeckt ist. Achten Sie
darauf, dass der Ablauf sicher verschlossen ist.
Inbetriebnahme
Ein/Ausschalter (Abb. 4)
Zum Einschalten auf „I“ des Ein-Ausschalters (16)
drücken.
Vor Beginn des Schneidevorgangs ist abzuwarten bis
die
Trennscheibe die max. Drehzahl erreicht und die
Kühlwasserpumpe (13) das Wasser zur Trennscheibe
befördert hat.
Zum Ausschalten auf die „0“ des Schalters (16) drücken.
(Abb. 4).
A
Fig.3
Fig.5
B
Fig.4
