2-14
9989-921-0A
2004-06-01
Датчики подстанции проверяют, в каком положении
находятся контакты выключателя и надежно
предотвращают механическое и электрическое
замыкание контактов выключенного силового
выключателя.
Чувствительный элемент должен работать таким
образом, чтобы при включенном силовом
выключателе было невозможно приводить в
движение выдвижные модули или тележки а также

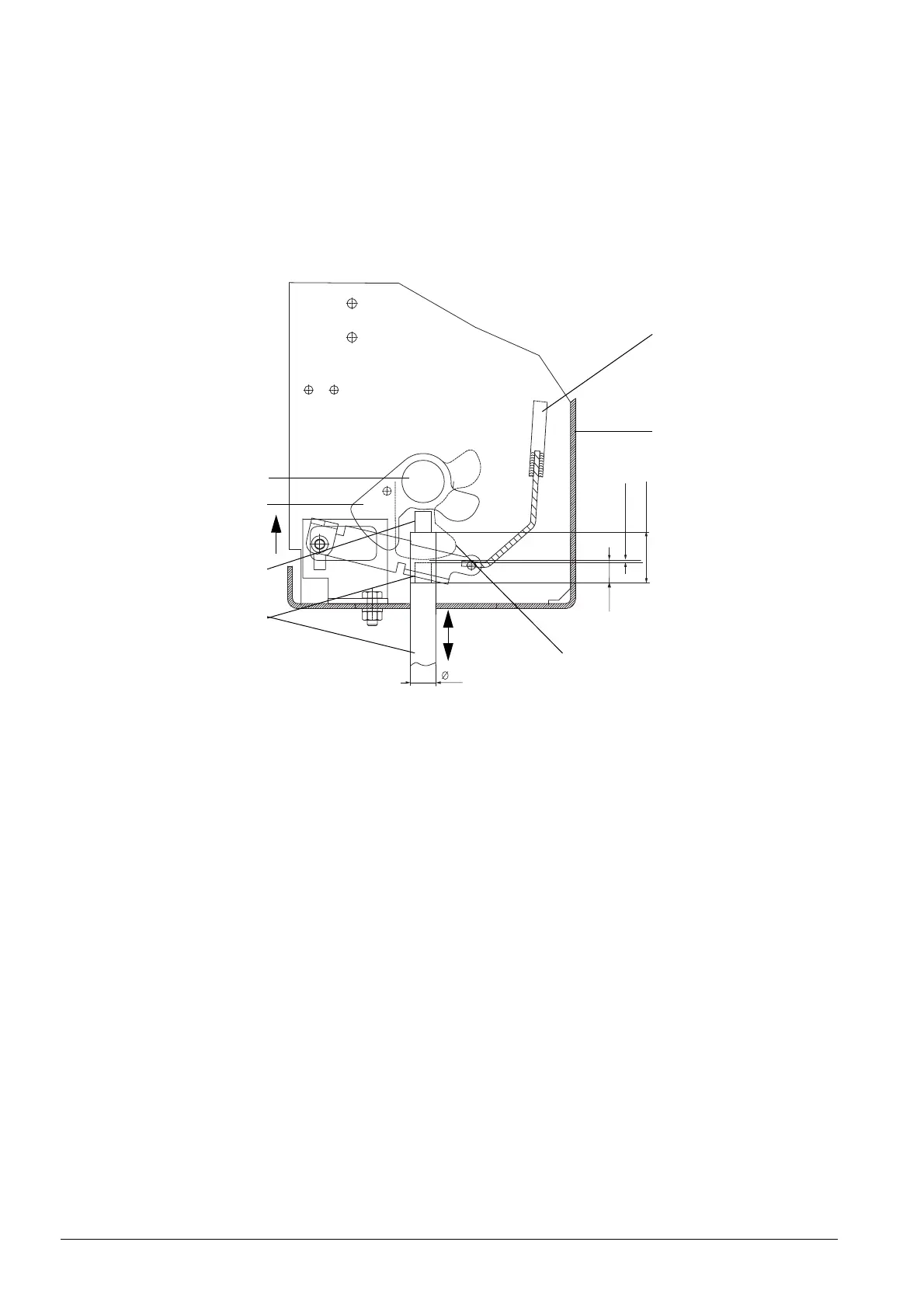

разъединитель. Ход считывания смотри на рис.2/8
a) Максимальный ход
b) Установка внутренней блокировки выключателя
перемещением в продольном отверстии
c) Силовой выключатель разомкнут
d) Силовой выключатель замкнут
e) Ход датчика со стороны подстанции
f) Исходное положение
g) Положение считывания
h) Электрическая и механическая блокировка включения в
положении считывания
60. Корпус привода
63. Вал выключателя
Рис.2/8 Ход считывания
2.18 Вес и габариты
Вес и габариты вакуумного выключателя приве-
дены в соответствующих габаритных чертежах. В
случае необходимости их можно запросить в
соответствующем представительстве компании
Сименс.
Данные по весу приведены в заво дской табличке с
паспортными данными выключателя, рис. 2/5, или
их можно получить из габаритных чертежей.
(11)
1.5 ... 2
max. 30
15
h)
60.
d)
e)
63.
c)
b)
g)
f)
a)
A sensing component provided by the customer senses
the switch position of the circuit-breaker and in this way
prevents mechanical and electrical closing of the cir-
cuit-breaker when the circuit-breaker is open.
The sensing component must be designed in such a
way that is not possible to operate the disconnector, wi-
thdrawable part or truck when the circuit-breaker is clo-
sed. See Fig. 2/8 for the sensing scope.
a) max. stroke
b) Internal circuit-breaker interlocking set by moving in the
longitudinal hole
c) Circuit-breaker opened
d) Circuit-breaker closed
e) Stroke of system-side sensing section
f) Initial position
g) Sensing position
h) Electrical and mechanical closing interlock in sensing position
60. Operating mechanism housing
63. Breaker shaft
Fig. 2/8 Sensing stroke
2.18 Dimensions and weights
The dimensions of the vacuum circuit-breaker are
shown in the relevant drawings, which can be ordered
through your Siemens office.
The weight can be found on the breaker rating plate, in
Fig. 2/5 or in the relevant drawing.
