NO

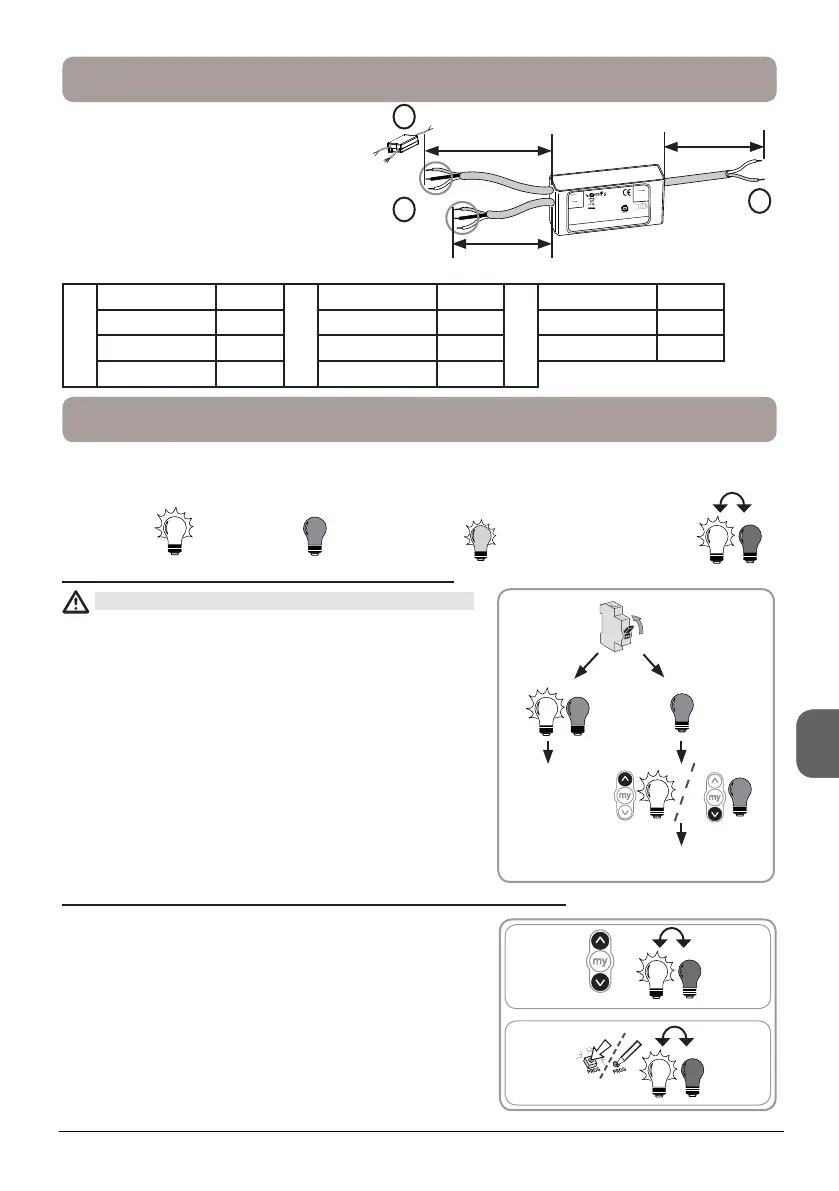

5. KABLING
- Koble ut strømmen.
- Koble Lighting receiver Variation io til
strøm slik kablingsskjemaet viser:
- Strøm = Strømforsyningsside (A)
- Strømuttak = Side for nedtransforme-
ring uttak (B)
Strømuttak = Side for nedtransformering
kontroll (C)
A
Blå Nøytral
B
Blå Nøytral
C
Blå
Dim +
Brun Fase Brun Fase Brun
Dim -
Grønn/Gul Jord Grønn/Gul Jord Kabellengde 50 cm
Kabellengde 30 cm Kabellengde 50 cm
6. IDRIFTSETTING
Kun én mottaker av gangen skal være tilkoblet strøm.
Koble til produktet og følg fremgangsmåte "a" eller "b"
avhengig av reaksjonen til lyset:
a) Lyset tennes, så slukkes det.
Ingen io Somfy-manøverenhet er registrert. Gå til avsnittet
"Registrere den første lokale io Somfy-manøverenheten".
b) Lyset tennes ikke
Trykk på opp- eller ned-knappen. Hvis lyset tennes eller
slukkes, er io Somfy-manøverenheten registrert.
Gå til avsnittet "Bruk".
6.2. Registrere den første lokale io Somfy-manøverenheten
Brukerveiledningen beskriver kun idriftsettingen ved hjelp av en lokal io Somfy-manøverenhet av
typen Situo io. For en idriftsetting ved hjelp av alle andre io-manøverenheter, se brukerveiledningen
for produktet.
1) Trykk samtidig på opp- og ned-knappen på den lokale
io Somfy-manøverenheten: lyset tennes, så slukkes det.
2) Trykk kort på PROG-knappen på den lokale
io Somfy-manøverenheten: lyset tennes, så slukkes det på
nytt for å vise at den lokale io Somfy-manøverenheten er
registrert i Lighting receiver Variation io.
6.1. Oversikt over allerede utførte innstillinger
ON
6.2.
7.
a b
Tent lys Slukket lys
Lysposisjon
”my”
Tilbakemelding
1
2
PROg
VARIATION io
Ref : 5107825 A
Made in Romania
Somfy 74300
–
France
LIGHTING RECEIVER
Dim + (Blue)
Dim – (Brown)
1 – 10 V
- 20T + 50
IP55
IN
230V ~ 50Hz
OUT
500W

50 cm
30 cm
230V ~
50Hz
50 cm
+
-
A
C
B
