FW-85BZ40H / 75BZ40H / 65BZ40H / 55BZ40H
5-014-879-11(1)
12
FR
Fonctions de commande
Vous pouvez commander l’écran depuis un service externe via RS-232C. Le raccordement
RS-232C est expliqué brièvement dans cette page.

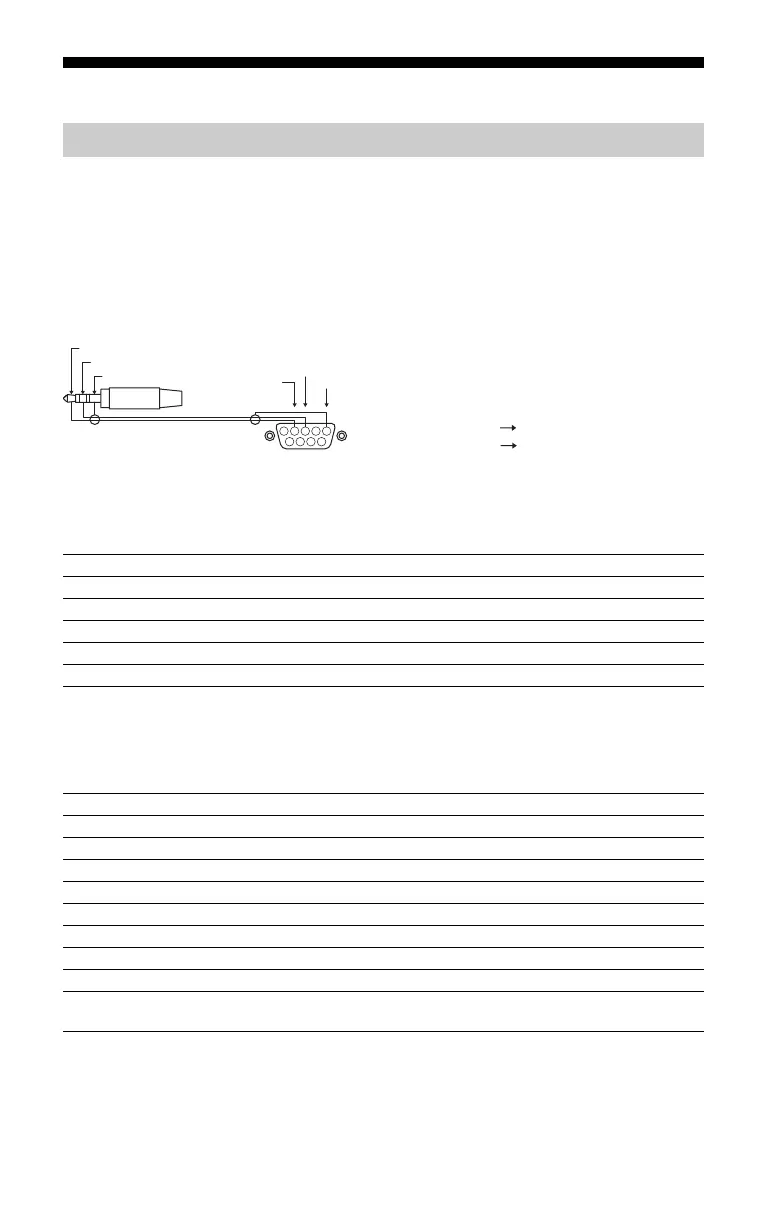

Raccordez le RS-232C à l’écran avec un mini-jack stéréo 3,5 mm.
Mini-jack stéréo 3,5 mm
Lors du raccordement RS-232C, effectuez les réglages de connexion ci-dessous.
Nous présentons le format de données pour la communication RS-232C ci-dessous.
(a) Requêtes du contrôleur à l’écran LCD
RS-232C
Interface
Réglages de connexion
Débit en bauds 9 600 bps
Données 8 bits
Parité Aucune
Bit de départ 1 bits
Bit d’arrêt 1 bits
Contrôle du débit Aucune
1 2 3 4
6 7 8 9
5
ASTUCE
BAGUE
GAINE
GND
TXD
RXD
ASTUCE : Écran LCD
BAGUE : Contrôleur
Contrôleur
Écran LCD
Format de données
N° Élément Valeur
1 En-tête 0x8C : Commande
2 Catégorie 0x00 (fixe)
3 Fonction 0xXX
4 Longueur 0xXX (=Données X+1 octet)
5 Données 1 0xXX
: : 0xXX
: : 0xXX
X+4 Données X 0xXX
X+5 Somme de
co
nt
rôle
0xXX
