49BR 340, BR 340 L, BR 420, BR 420 C
español / EE.UU

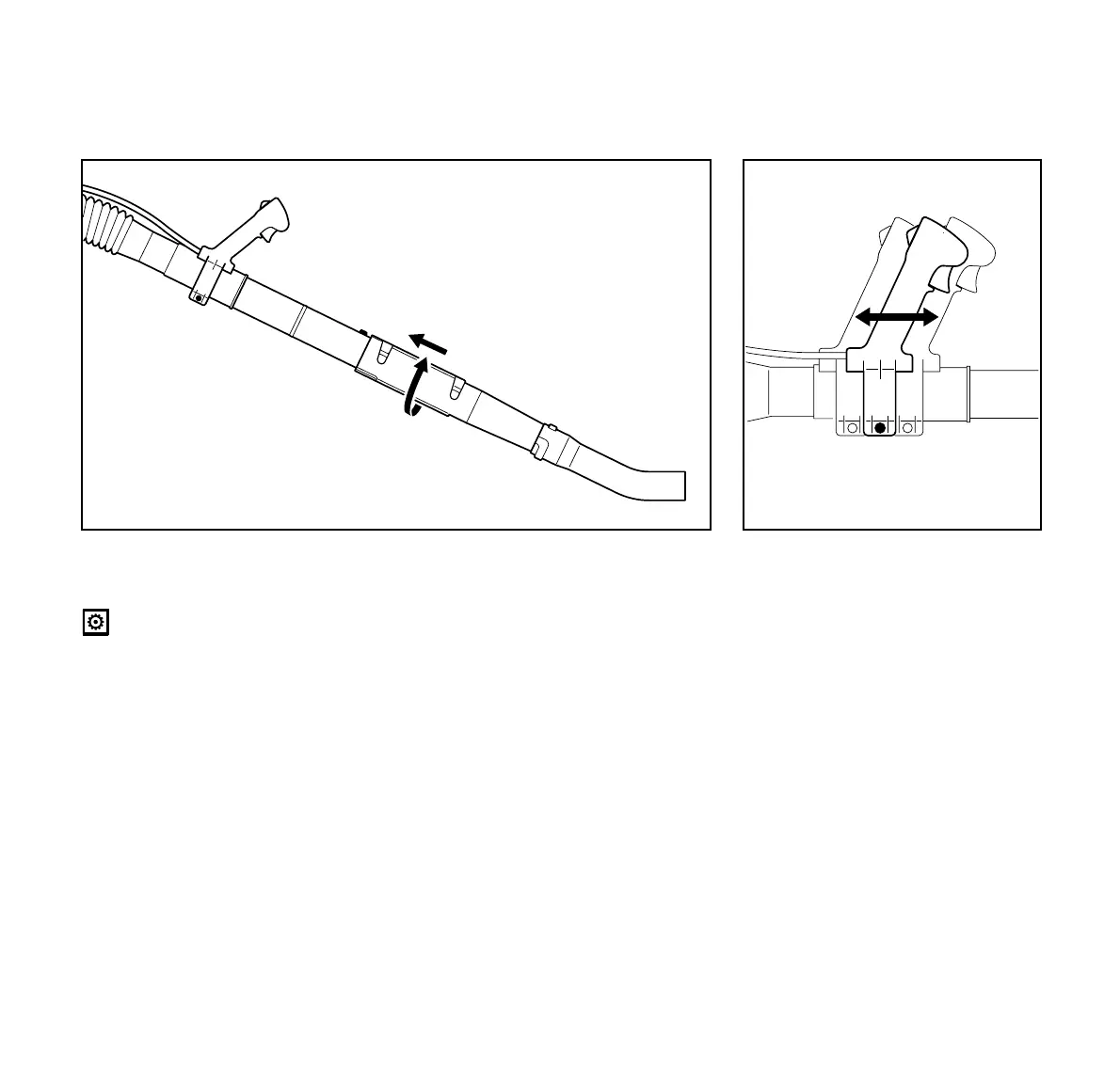

Montaje del tubo soplador con
boquilla curva*
Utilice la máquina solamente con
ambos tubos sopladores apropia-
damente instalados.
:
Empuje el tubo soplador (
6
) dentro de
la manguera con pliegues (
7
).
:
Empuje el tubo (
12
) sobre el tubo (
6
)
a la posición "a" (larga) o "b" (corta),
hasta alcanzar el vástago (
9
),
y gírela
en el sentido indicado por la flecha
(sentido horario) para trabarlo en
posición.
:
Coloque la boquilla (
13
) en el extremo
del tubo soplador (
12
) y gírela en sen-
tido horario para engancharla al aco-
plamiento tipo bayoneta.
* vea “Guía para el uso de este
manual”
: Gire la manguera con pliegues (7)
en sentido contrahorario hasta que
tope y déjela en esa posición.
: Gire el mango de control (10) en
sentido contrahorario hasta la posi-
ción horizontal.
: Gire el conjunto completo del tubo
soplador hasta que la boquilla de
descarga apunte en el mismo sen-
tido que el mango de control.
: Apriete el tornillo de fijación (11) fir-
memente.
Ajuste del mango de control
: Colóquese la máquina sobre la
espalda.
: Suelte el tornillo de fijación (11).
: Deslice el mango de control (10) a
lo largo de la manguera con plie-
gues para ponerlo en la posición
más cómoda.
: Apriete el tornillo de fijación (11) fir-
memente.
373BA039 KN
7
12
10
6
11
9
a
b
13
11
10
373BA002 KN
