KA 85 R
español
20

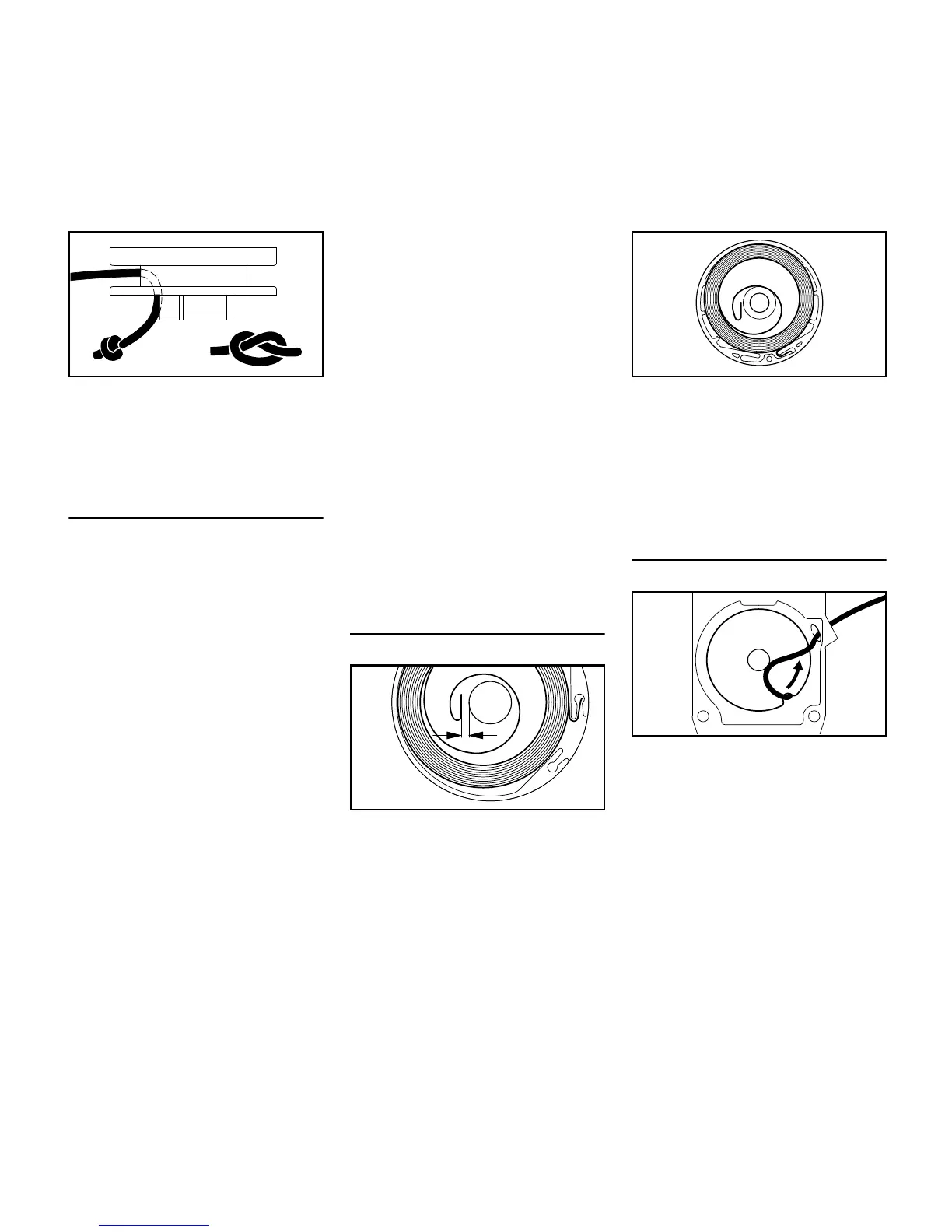

N Pasar el cordón de arranque por el
rodillo y asegurarlo en éste con un
nudo sencillo
N Proseguir con "Montar el rodillo del
cordón"
Sustituir el resorte de retracción roto
De fábrica se puede suministrar el
resorte de repuesto de forma diferente:
– Como resorte de retracción listo
para el montaje provisto de un lazo
de alambre como seguro
– Como rodillo del cordón con resorte
de retracción ya montado
Montar el resorte de retracción listo para
el montaje
N Humectar el resorte con algunas
gotas de aceite exento de resina –
véase "Accesorios especiales" – no
abrir el lazo de alambre (seguro).
N Quitar con cuidado las piezas rotas
de resorte de la tapa del dispositivo
de arranque y el rodillo del cordón
N Colocar el nuevo resorte de
retracción en el rodillo del cordón –
introducir al mismo tiempo el ojal de
resorte exterior en el rebaje del
rodillo del cordón – al hacerlo, se
quita el lazo de alambre
deslizándose. Si al hacerlo saltara
el resorte hacia afuera, volver a
ponerlo – en sentido antihorario –
desde fuera hacia dentro
N Proseguir con "Montar el rodillo del
cordón"
Montar el rodillo del cordón con resorte
de retracción
N Desempaquetar con cuidado el
nuevo rodillo del cordón con resorte
de retracción – si se no se hace
como es debido. puede saltar el
resorte de retracción – ¡peligro de
lesiones!
N Humectar el resorte con algunas
gotas de aceite exento de resina –
véase "Accesorios especiales"
N Proseguir con "Montar el rodillo del
cordón"
Montar el rodillo del cordón
N Comprobar la medida (a) para el
ojal interior del resorte – doblarlo un
poco si es necesario
N Humedecer el taladro de cojinete
del rodillo con aceite exento de
resina – véase "Accesorios
especiales"
N Colocar el rodillo del cordón en el
eje – girarlo un poco en vaivén
hasta que encastre el ojal (8) del
resorte de retracción
N Enroscar el tornillo (5) y apretarlo
N Proseguir con "Tensar el resorte de
retracción"
Tensar el resorte de retracción
N Formar un lazo con el cordón de
arranque desenrollado y girar el
rodillo seis vueltas con este lazo en
sentido antihorario
N Sujetar el rodillo del cordón –
extraer el cordón retorcido y ponerlo
en orden
N Soltar el rodillo del cordón
392BA024 KN
a
389BA029 KN
a = 2mm
(0.08 in)
8
392BA025 KN
392BA044 KN
