58
français

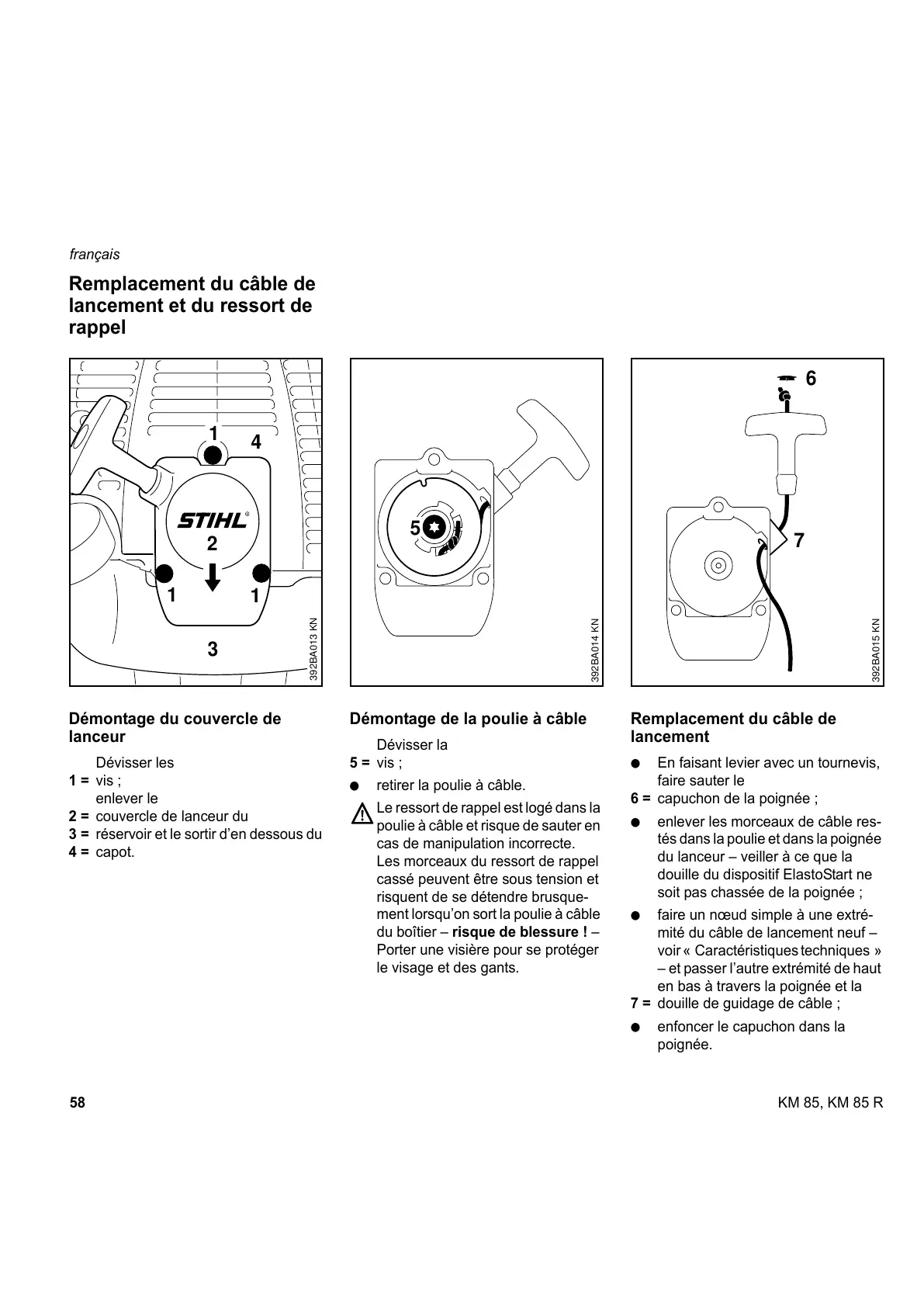

KM 85, KM 85 R
Démontage du couvercle de
lanceur
Dévisser les
1 = vis ;
enlever le
2 = couvercle de lanceur du
3 = réservoir et le sortir d’en dessous du
4 = capot.
Démontage de la poulie à câble
Dévisser la
5 = vis ;
: retirer la poulie à câble.
Le ressort de rappel est logé dans la
poulie à câble et risque de sauter en
cas de manipulation incorrecte.
Les morceaux du ressort de rappel
cassé peuvent être sous tension et
risquent de se détendre brusque-
ment lorsqu’on sort la poulie à câble
du boîtier – risque de blessure ! –
Porter une visière pour se protéger
le visage et des gants.
Remplacement du câble de
lancement
: En faisant levier avec un tournevis,
faire sauter le
6 = capuchon de la poignée ;
: enlever les morceaux de câble res-
tés dans la poulie et dans la poignée
du lanceur – veiller à ce que la
douille du dispositif ElastoStart ne
soit pas chassée de la poignée ;
: faire un nœud simple à une extré-
mité du câble de lancement neuf –
voir « Caractéristiques techniques »
– et passer l’autre extrémité de haut
en bas à travers la poignée et la
7 = douille de guidage de câble ;
: enfoncer le capuchon dans la
poignée.
Remplacement du câble de
lancement et du ressort de
rappel
1
1
1
2
3
4
392BA013 KN
5
392BA014 KN
6
7
392BA015 KN
