116
español / EE.UU
MS 290, MS 310, MS 390
* Vea “Guia para el uso de este manual“

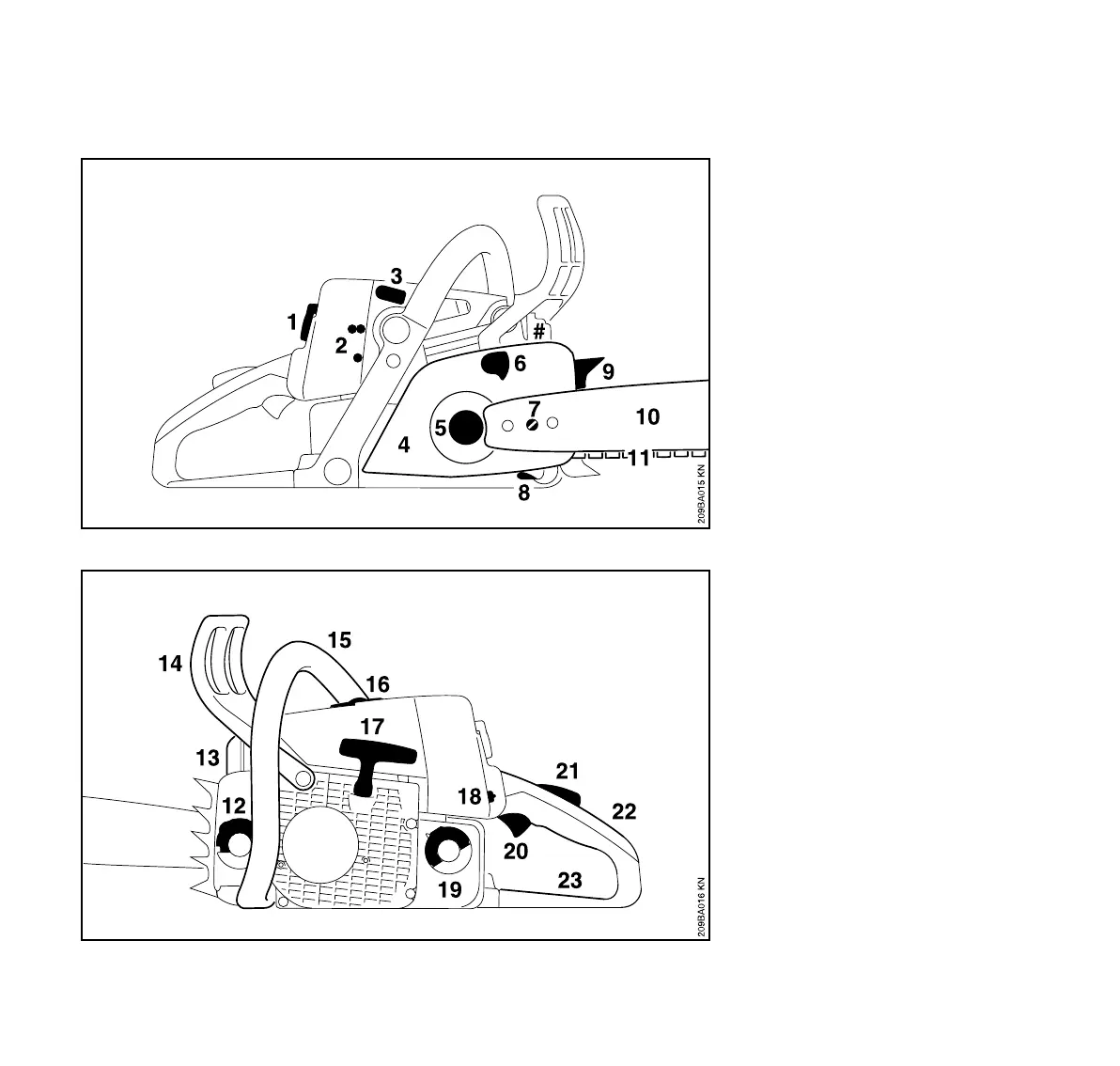

Piezas y controles
1 Bloqueo giratorio de la cubierta
de la caja del carburador
2 Tornillos de ajuste del carburador
3 Casquillo de bujía
4 Cubierta de la rueda dentada de
la cadena
5 Rueda dentada de la cadena
6 Freno de cadena
7 Gancho retenedor de la cadena
8 Tensor de cadena
9 Púa de tope
10 Barra guía
11 Cadena de sierra Oilomatic
# Número de serie
12 Tapa de llenado de aceite
13 Silenciador
14 Protector delantero de la mano
15 Mango delantero (manillar)
16 Válvula de descompresión*
17 Mango de arranque
18 Palanca de control maestro
19 Tapa de llenado de combustible
20 Gatillo de aceleración
21 Bloqueo del gatillo de aceleración
22 Mango trasero
23 Protector trasero de la mano
