TCL TAW05CM19 User Manual

34 35

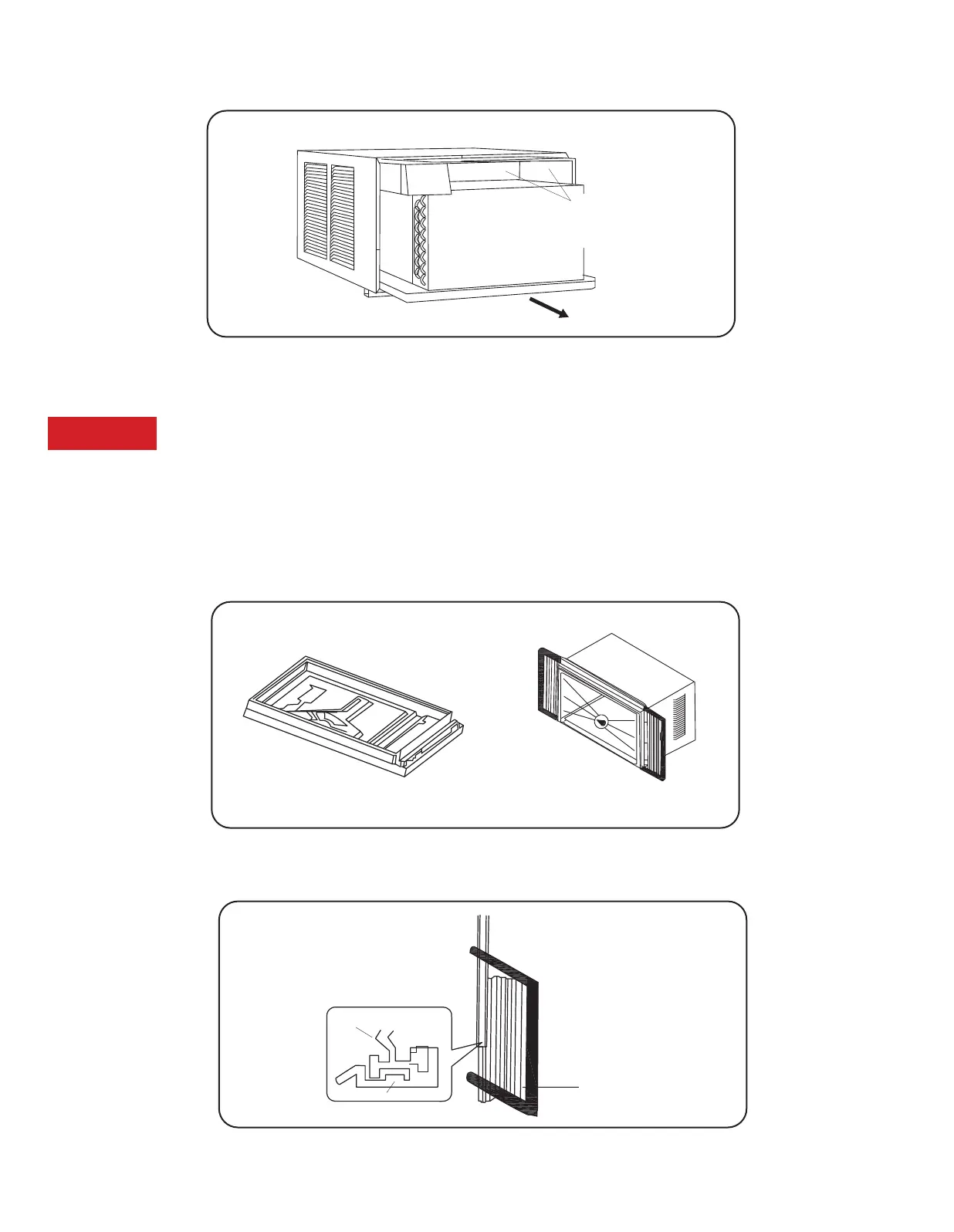

2. Sostenga el gabinete mientras tira de la manija de la base para retirar cuidadosamente la
unidad. No tire o levante cerca de la parte superior de la unidad.
1.
Delantero
Delantero
No tire ni levante en esta parte,
ya que podría dañar la unidad.
Junta de espuma y
riel angular superior
Retenedor
lateral
Retenedor lateral
Panel de relleno
de ventanas
NOTA: Por razones de seguridad, se deben utilizar
los 4 tornillos para fijar el riel
Panel de relleno
de ventanas
Montaje e instalación
Paso 3: Instalación del riel angular superior y de la abrazadera lateral
El riel superior debe ser montado antes de instalar el aire acondicionado en la ventana.
1. Coloque el aire acondicionado sobre una superficie plana y dura.
2. Retire el riel superior de la parte inferior del material de embalaje como se muestra.
3. Fije el riel superior a la unidad con los tornillos de 5/16” como se muestra en la figura 1.
1.
Delantero
Delantero
No tire ni levante en esta parte,
ya que podría dañar la unidad.
Junta de espuma y
riel angular superior
Retenedor
lateral
Retenedor lateral
Panel de relleno
de ventanas
NOTA: Por razones de seguridad, se deben utilizar
los 4 tornillos para fijar el riel
Panel de relleno
de ventanas
4. Deslice la sección “I” del panel de la ventana en el soporte lateral del armario. Haga esto para
ambos lados.
1.
Delantero
Delantero
No tire ni levante en esta parte,
ya que podría dañar la unidad.
Junta de espuma y
riel angular superior
Retenedor
lateral
Retenedor lateral
Panel de relleno
de ventanas
NOTA: Por razones de seguridad, se deben utilizar
los 4 tornillos para fijar el riel
Panel de relleno
de ventanas
