c. Per poter montare il cavo sul blocco di allacciamento della parte interna: Rimuovere il pannello fron-
tale e la placchetta di copertura dalla morsettiera che si trova sul retro della parte interna. Figura 19.
Figura 19
Placchetta di
copertura
Pannello frontale
d. Il cavo può essere condotto alla morsettiera dal retro della parte interna, nello stesso modo del cavo
di alimentazione appena montato.
e. Fissare i fili di corrente alla morsettiera, per il punto esatto vedere fig. 20.
Figura 20
f. Poi, collegare il cavo della parte esterna. A tale scopo, rimuovere la placca di copertura della morset-
tiera dalla parte esterna.
G
IMPORTANTE
Collegare il cavo di collegamento sulla morsettiera secondo il gruppo di rubinetti su cui sono
allacciati i tubi del refrigerante.
Per esempio: se i tubi del refrigerante della parte interna sono allacciati al gruppo di rubinetti B,
allora il cavo di collegamento tra la parte interna e la parte esterna va collegato alla morsettiera
B. Sul gruppo di rubinetti sulla parte esterna sono indicate le lettere A e B.
g. Collegare il cavo di collegamento alla morsettiera vedi figura 21. Collegare i cavi in modo che la
posizione dei fili sia uguale all'allacciamento dei cavi nella parte interna (le lettere L N S e il cavo di
messa a terra) .
h. Il cavo della messa a terra va fissato direttamente alla placca metallica sulla quale è montata la mor-
settiera. Il punto è indicato dal simbolo
i Collegare il cavo di alimentazione solo dopo che tutta l'installazione del condizionatore è completata.
i Collegare il cavo di alimentazione solo dopo che tutta l'installazione del condizionatore è completata.
G
ATTENZIONE
Per modelli con capacità < 4,5 kW infilare la spina nella presa. Per modelli con capacità > 4,5 kW
connettere il cavo di alimentazione direttamente alla fonte di corrente. Non usare una spina
con una presa, a causa della corrente elevata i poli sia della spina che della presa possono venire
danneggiati e addirittura provocare incendi

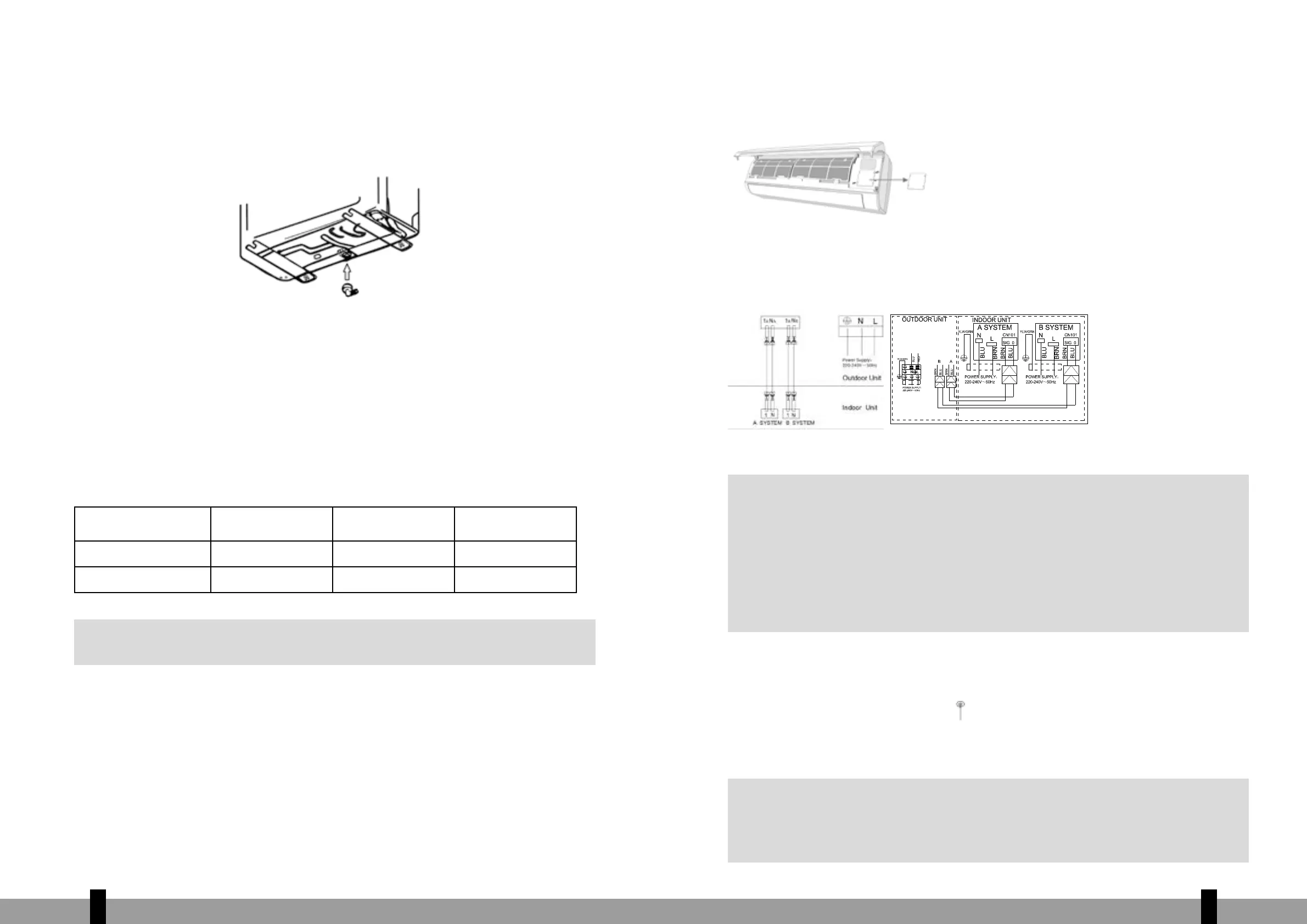

8.2 Allacciamento del tubo per l'acqua di condensa della parte esterna
Inserire l'anello di chiusura sul tubo di scarico, poi mettere il collegamento di scarico nel buco sul fondo
dell'unità esterna. Allacciare il collegamento di scarico a un tubo di scarico (non in dotazione). Così l'acqua
di condensa, che si forma quando il condizionatore è in posizione di riscaldamento, può essere rilasciata.
Vedi fig. 16.
Figura 16
9. INSTALLAZIONE ELETTRICA
• Collegare il condizionatore a un gruppo separato. Fare in modo che questo gruppo sia assicurato con
il fusibile giusto. Vedi tabella sottostante.
• La tensione di alimentazione fornita deve essere nella portata del 95%~105% della tensione nomi-
nale indicata sull'etichetta di classificazione elettrica.
• Il circuito di alimentazione deve essere fornito di un interruttore differenziale.
• Assicurarsi che il condizionatore abbia un impianto di messo a terra adeguato.
• Collegare i cavi secondo lo schema di allacciamento elettrico allegato. Vedi il capitolo 11.
• Tutto il cablaggio deve adempiere alle norme e prescrizioni elettriche locali e nazionali e deve essere
installato da tecnici qualificati.
Modello Alimentazione
Ingresso di corrente
nominale (interruttore/
sicurezza)
Diametro del cavo di ali-
mentazione
≤
3,5 kW
220 - 240V~50Hz 16A
2,5 mm
2
> 3,5 kW
220 - 240V~50Hz 16A lenta
2,5 mm
2
G
ATTENZIONE!
La tensione di alimentazione deve concordare con la tensione nominale del condizionatore.
10. ALLACCIAMENTO DEI CAVI DI CORRENTE
10.1 Allacciamento dei cavi di corrente.
a. Collegare prima il cavo della parte interna.
b. Il cavo di collegamento che unisce la parte interna con quella esterna deve essere del tipo H07RN-F,
2.5 mm².
>
62
