INS524-4 39/53
21.0 Asennus FI
Premier-näppäimistö on yhteensopiva ainoastaan Texecomin Premier-ohjauspaneelien kanssa. Mitä tahansa Premier Elite -
näppäimistöistä voidaan käyttää. Näppäimistöt voidaan kytkeä sarjaan (ketjuttaen), rinnakkain (tähtikytkentä) tai molempien
yhdistelmää käyttäen.
21.1 Johdotus/kytkentä

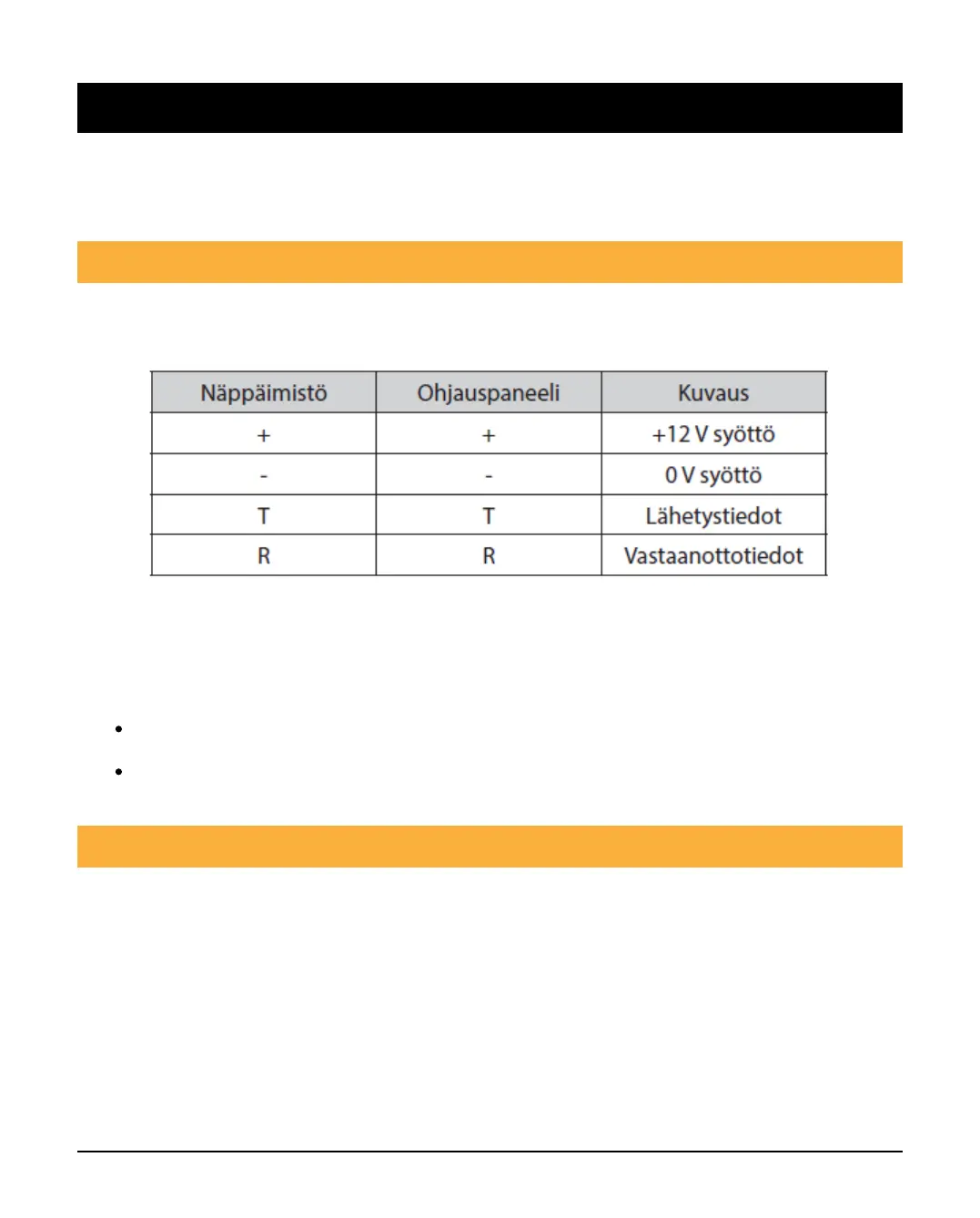

Ennen näppäimistön kytkentää järjestelmän tulee olla täysin virraton (ei verkkovirtaa eikä virtaa paristoista). Kytke näppäimistö
ohjauspaneeliin käyttäen nelisäikeistä kaapelia seuraavasti:
Verkostot muodostuvat neljästä päätteestä, jotka sisältävät virtaa ja tietoa. Oikean toiminnan varmistamiseksi laitteen kaikkien
neljän päätteen on oltava kytketty vastaaviin päätteisiin ohjauspaneelissa tai edellisessä laitteessa.
Näppäimistöt voidaan yhdistää käyttäen nelisäikeistä kaapelia. Kuusi- tai kahdeksansäikeisen kaapelin käyttöä suositellaan, sillä
varasäikeitä voidaan käyttää tarvittaessa virtakytkentöjen tuplaamiseen.
7/0.2 -standardin hälytyskaapelia voidaan käyttää useimmissa asennelmissa. Joissain olosuhteissa voi olla tarpeen
käyttää suojattua kaapelia.
Katso ohjauspaneelin asennusoppaasta lisätietoja johdotuksesta, ohjelmoinnista ja alueiden testauksesta, lähdöistä ja
kaiuttimista.
21.2 Osoitteen valinta
Kullekin näppäimistölle on osoitettava eri osoite PCB:n vasemmalla puolella sijaitsevia DIL-kytkimiä käyttäen. Alla olevasta
taulukosta näet näppäimistön osoitteet:
