12
Assemblage
1. Arrêter le moteur et débrancher le l de la bougie.
2. Desserrer le bouton en le tournant vers la gauche.
3. Retirer le capuchon de l’arbre d’accessoire.
4. Appuyer sur le bouton se trouvant sur l’arbre de
l’accessoire. Aligner le bouton sur la rainure guide du
bloc-moteur et emboîter les deux arbres. Tourner l’arbre
de l’accessoire jusqu’à ce que le bouton s’enclenche
dans le trou de positionnement.
Note : Si le bouton ne s’engage pas complètement
dans le trou de positionnement, les tubes ne sont pas
solidement maintenus l’un dans l’autre. Tourner
légèrement les tube dans les deux sens jusqu’à ce que le
bouton s’engage complètement.
5. Serrer fermement le bouton en le tournant vers la droite.
Retrait de l’accessoire de l’arbre
supérieur
Voir la gure 2.
Retrait de l’accessoire de l’arbre supérieur
1. Arrêter le moteur et débrancher le l de la bougie.
2. Desserrer le bouton en le tournant vers la gauche.
3. Appuyer sur le bouton tout en tirant l’accessoire hors de
l’arbre.
Installation de la poignée avant
Voir la gure 3.
Pour installer la poignée avant :
1. Retirer les vis Torx™ et séparer la poignée de son
support.
2. Abaisser la poignée avant sur le dessus de l’arbre
supérieur, à la position indiquée par la èche de l’arbre,
en alignant la poignée vers la gâchette d’accélérateur.
3. Positionner la poignée sur l’arbre supérieur de manière
à obtenir une position d’utilisation confortable.
4. Placer le support de poignée sur le bas du tube, à
l’opposé de la poignée.
5. Assujettir la poignée avec les vis Torx™ à l’aide d’un
tournevis à Torx T25 ou tournevis à lame plate.
Note : Ne recouvrir aucune partie de l’étiquette
d’avertissement avec la poignée avant.
Assemblage
Figure 3
Vis Torx
à tête
fendue
Poignée
avant
Gâchette
d'accélérateur
Support de
poignée
Installation du déflecteur d’herbe
L’installation du dévlecteur d’herbe dépend du modèle de
taille-bordures : à arbre droit ou à arbre courbe.
AVERTISSEMENT :
La lame à tronçonner du déecteur d’herbe est
tranchante. Éviter tout contact avec la lame.
Ne pas suivre cette directive peut entraîner des
blessures graves.
AVERTISSEMENT :
Toujours xer le déecteur d’herbe avant
d’utiliser le taille-bordures. Ne pas suivre cette
directive pourrait faire en sorte que des débris
soient projetés vers l’utilisateur, ce qui peut
entraîner des blessures graves.

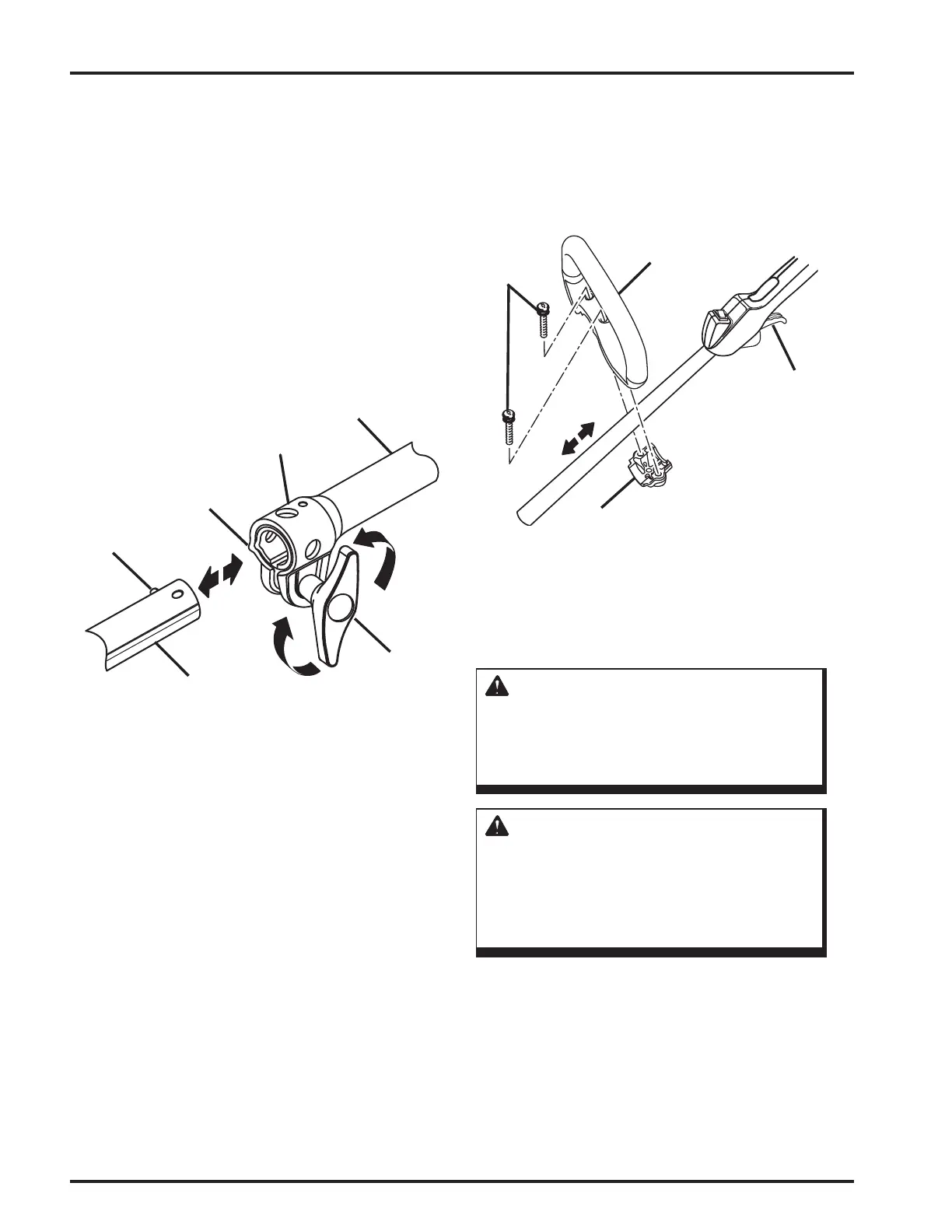

Figure 2
Bouton
Arbre
d’accessoire
Logement
guide
Bloc moteur
arbre
Bouton
Coupleur
