1. Vue d’ensemble et Caractéristiques
1.1 Vue d’ensemble
• L’onduleur/chargeur sinusoïdal de Tripp Lite est une unité pour usage intensif capable de générer une onde sinusoïdale pure
à partir d’un banc de batterie de 12V. Il peut fournir de l’énergie à une large gamme d’équipements connectés allant des
appareils de chauffage, aux appareils de climatisation, aux réfrigérateurs et aux aspirateurs jusqu’aux ordinateurs et leur
matériel périphérique. Conçu pour fonctionner sous des conditions de charge intensives, la réduction de charge n’est donc
pas nécessaire.
• Le chargeur intelligent est compatible avec des batteries de types et de tailles différents. Le module de commutation dérive
automatiquement le trajet du transfert d’énergie entre l’onduleur et une source CA. Lorsque la source CA est plus basse que
le niveau de transfert, le trajet commute sur l’onduleur. Dans le cas contraire, la charge est alimentée par la source AC.
• Le temps de transfert est 10 millisecondes.
1.2 Indicateurs, contrôles et réglages
1.2.1 Contrôles et indicateurs DEL

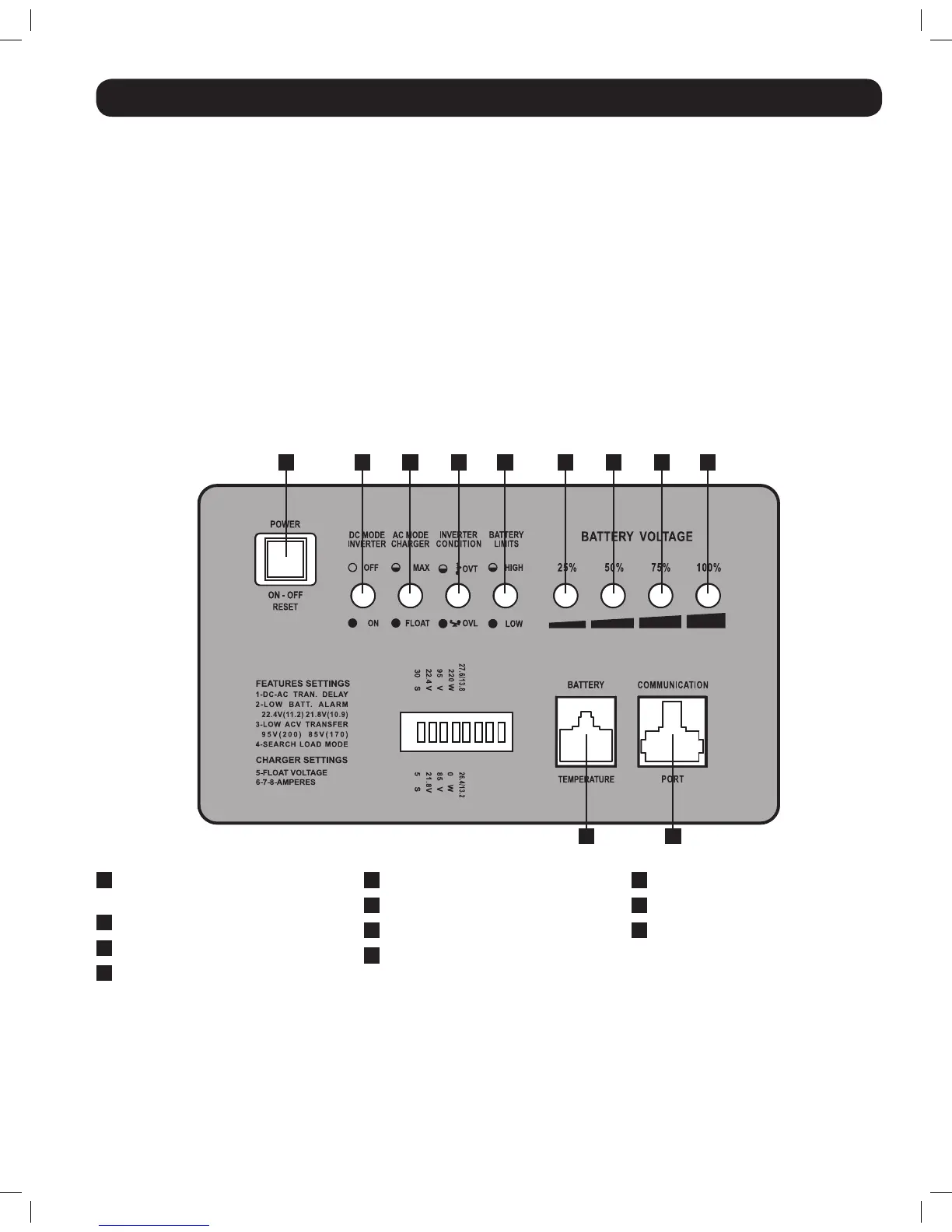

Ci-dessous sont montrés le tableau de contrôle et les voyants lumineux sur le panneau frontal de l’onduleur/chargeur.
1
Bouton Power ON/OFF
(marche/arrêt)
2
DEL 1 – Onduleur CC
3
DEL 2 – Chargeur mode CA
4
DEL 3 – Condition onduleur
5
DEL 4 –Limites batterie
6
DEL 5 – Tension Batterie 25%
7
DEL 6 – Tension Batterie 50%
8
DEL 7 – Tension Batterie 75%
9
DEL 8 – Tension Batterie 100%
10
Port Température de batterie (RJ11)
11
Port Communication (RJ45)
