Montaje y Configuración
3
7
Montaje
Las referencias al lado derecho o izquierdo de la cultivadora se determinan
desde la parte posterior de la unidad en la posición de operación.
Herramientas recomendadas para la Asamblea
⁄“ llave de boca
Una ⁄” llave de boca
Embudo de aceite limpio
El aceite de motor. Consulte el manual del operador del
motor de las especificaciones del aceite y la cantidad
requerida.

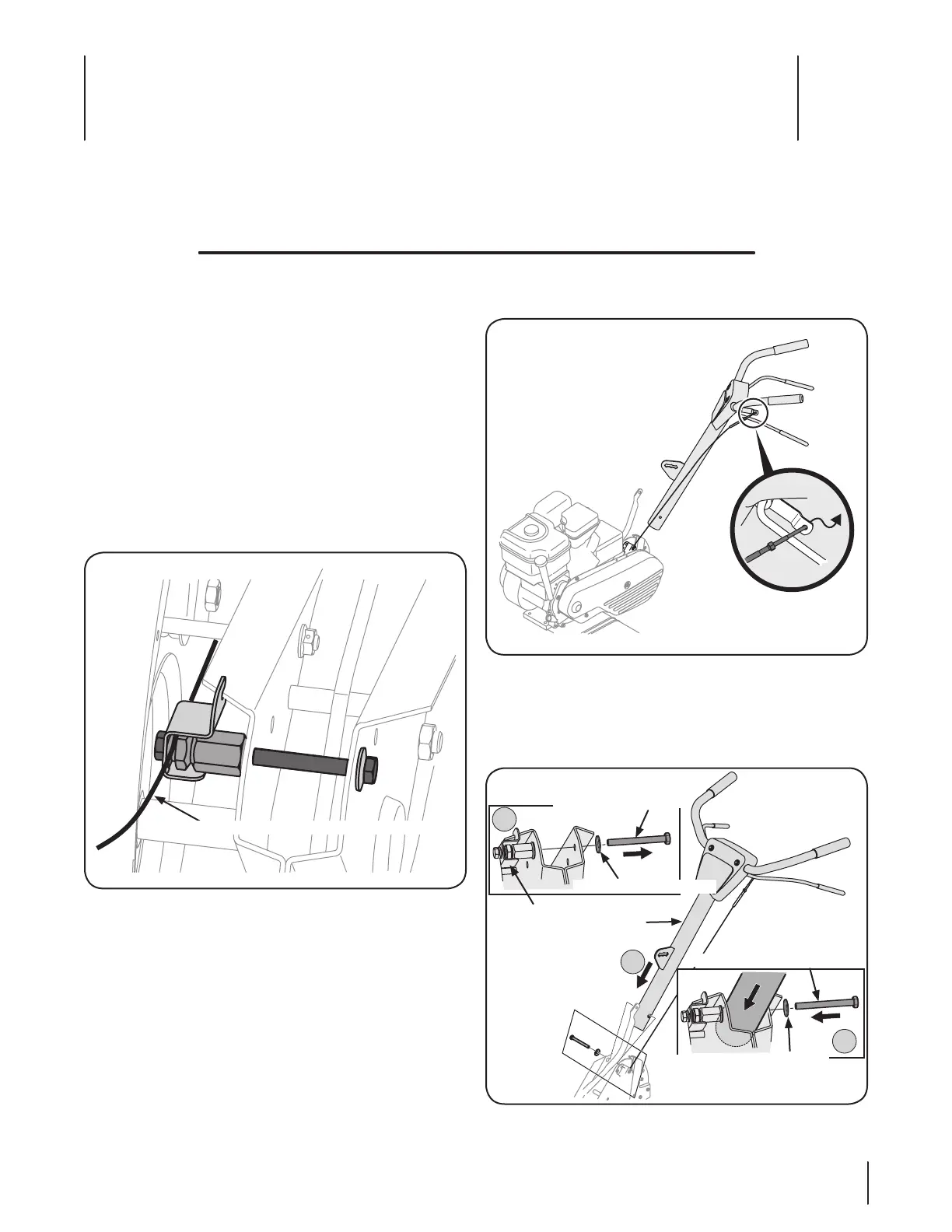

Mango
Identifique el cable del embrague de marcha hacia
Cable de embrague de marcha directa
Figura 1-1
NOTA: Asegúrese de no torcer los cables mientras realiza la
instalación.
2. Enganche el extremo “Z” del cable del embrague de
marcha adelante en la palanca de enganche de los dientes.
Figura 1-2
3. Retire el tornillo hexagonal y la arandela campana del lado
derecho del bastidor. Sostenga la ménsula de la guía del
cable del lado izquierdo del bastidor ya que se caerá al
2
1
3
Tornillo hexagonal
Tornillo hexagonal
Arandela de campana
Arandela de campana
Guía del
cable
Soporte de
la manija
Figura 1-3
Inserte la manija en el bastidor de la cultivadora según se
Contenido de la caja de cartón
