Servicio
7
15
Saque los tornillos con reborde, las arandelas de arrastre 5.
y las arandelas de campana que pasan por los brazos
giratorios hasta la traba de sostén delantera. La traba de
sostén delantera y la tuerca de seguridad pueden quitarse
en este momento también.
Saque los cuatro tornillos de la caja superior que ajustan la
cubierta del pico. Vea la fig. 7-3.
Cuidado de la Cuchilla
ADVERTENCIA: Antes de realizarcualquier tipo del
mantenimiento en la máquina, espere todas las
partes a dejar de moverse y desconectar el alambre
de bujía. El fracaso de seguir esta instrucción podría
causar la herida personal o el daño a la propiedad.
NOTA: Cuando incline la unidad, vacíe el depósito de
combustible y aceite, y mantenga el lado de la bujía hacia arriba.
Desconecte el cable de la bujía y póngalo de manera que
haga masa contra el poste de retención.
Retire el montaje de la bolsa.2.
Ajuste los tres tornillos de cabeza hexagonal que sostienen 3.
Saque las tuercas de seguridad de brida, las ruedas
delanteras y las arandelas ondulatorias que van unidas a los
montajes del brazo giratorio. Vea la fig. 7-2.

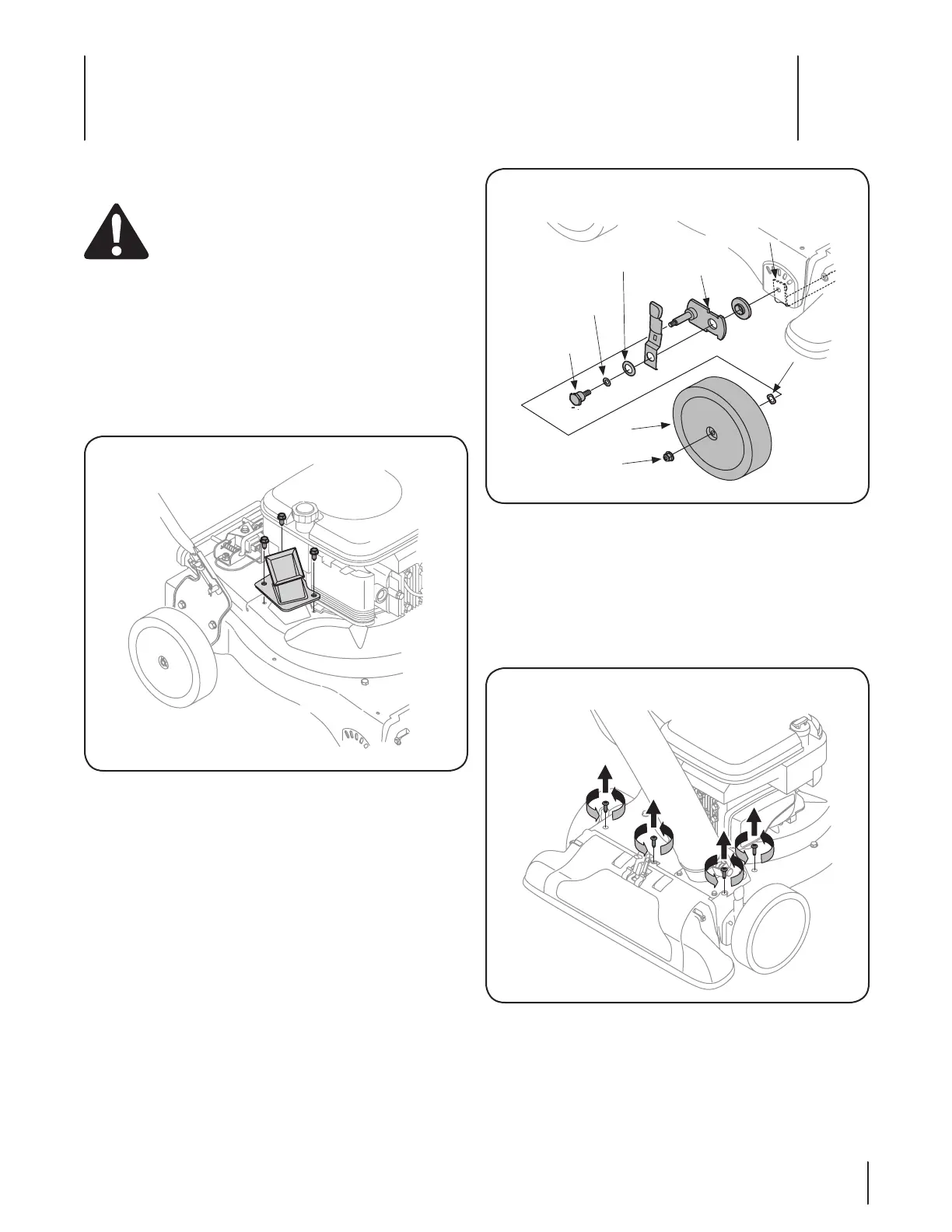

Figura 7-1
Figura 7-2
Figura 7-3
Arandela
ondulatoria
Rueda
Tuerca de
seguridad
Tornillo con
reborde
Arandela de
arrastre
Arandela
de
campana
Montaje
del brazo
giratorio
Traba de sostén
delantera/
tuerca de seguridad
