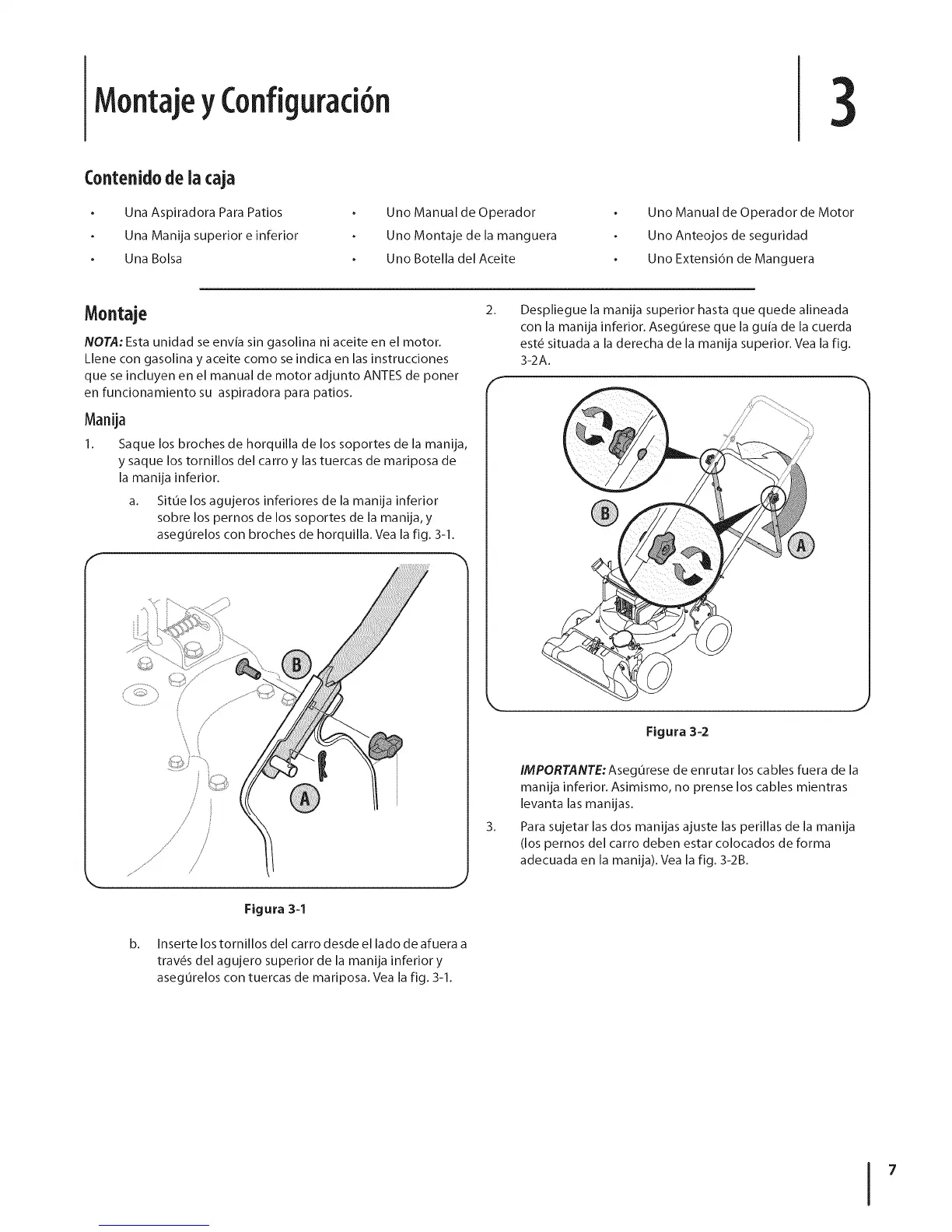

MontajeyConfiguraci6n
3
Contenidodeiacaja
Una Aspiradora Para Patios
Una Manija superior e inferior
Una Bolsa
Uno Manual de Operador
Uno Montaje de la manguera
Uno Botella del Aceite
Uno Manual de Operador de Motor
Uno Anteojos de seguridad
Uno Extensi6n de Manguera
Montaje
NOTA: Esta unidad se envia sin gasolina ni aceite en el motor.
Llene con gasolina y aceite como se indica en las instrucciones
que se incluyen en el manual de motor adjunto ANTES de poner
en funcionamiento su aspiradora para patios.
Manija
1. Saque los broches de horquilla de los soportes de la manija,
y saque los tornillos del carro y las tuercas de mariposa de
la manija inferior.
a. Situe los agujeros inferiores de la manija inferior
sobre los pernos de los soportes de la manija, y
asegurelos con broches de horquilla. Vea la fig. 3-1.
b_
Figura 3=1
Inserte los tornillos del carro desde el lado de afuera a
trav_s del agujero superior de la manija inferior y
asegurelos con tuercas de mariposa. Vea la fig. 3-1.
2_
3_
Despliegue la manija superior hasta que quede alineada
con la manija inferior. Asegurese que la guia de la cuerda
est_ situada a la derecha de la manija superior. Vea la fig.
3-2A.
Figura 3=2
J
IMPORTANTE:AsegOrese de enrutar los cables fuera de la
manija inferior. Asimismo, no prense los cables mientras
levanta las manijas.
Para sujetar las dos manijas ajuste las perillas de la manija
(los pernos del carro deben estar colocados de forma
adecuada en la manija). Vea la fig. 3-2B.
