Retire con cuidado la tuerca hexagonal y la arandela 5.
que sujetan el eje hexagonal al marco de la máquina
quitanieve, y golpee suavemente el extremo del eje para
desplazar el cojinete de bolas del lado derecho del marco.
NOTA: Tenga cuidado de no dañar las roscas del eje.
Con cuidado, ubique el eje hexagonal hacia abajo y hacia la
izquierda antes de deslizar con precaución el montaje de la
NOTA:
completo, descarte la pieza desgastada y deslice la nueva
pieza en el eje hexagonal.

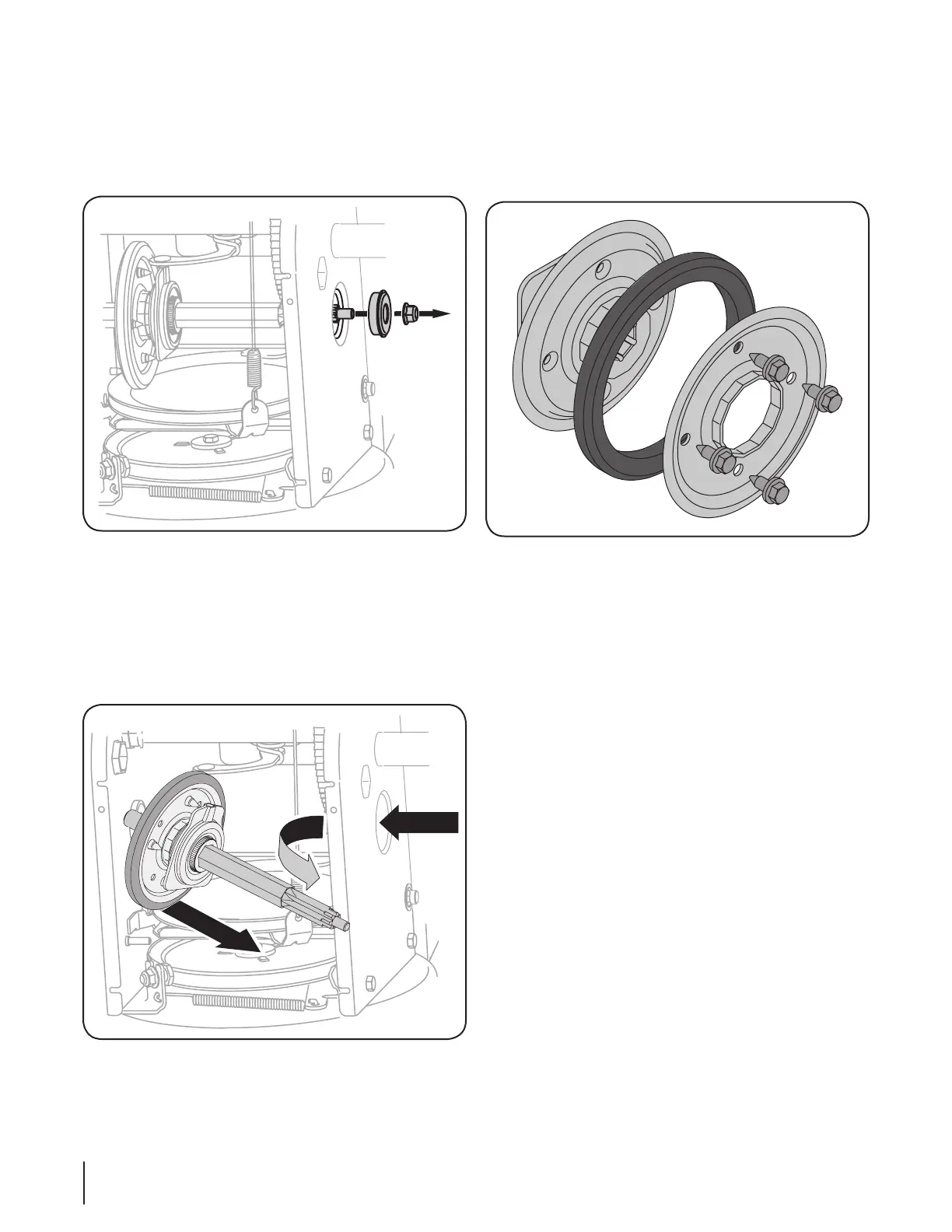

Figura 8-9
Figura 8-10
orden inverso. Si está desmontando la rueda de fricción para
indica a continuación:
Saque los cuatro tornillos que mantienen unidas las placas
Retire el anillo de goma de entre las placas.2.
Vuelva a montar las placas laterales con un nuevo anillo de 3.
goma.
NOTA: Al reensamblar el conjunto de la rueda de fricción,
centrado y asentado entre las placas laterales. Apriete
cada tornillo sólo una vuelta antes de girar la rueda en el
sentido de las agujas del reloj y proceder con el siguiente
tornillo. Repita este proceso varias veces para asegurarse
Vuelva a deslizar el conjunto de la rueda de fricción sobre el
eje hexagonal y siga los pasos anteriores en orden inverso
para reensamblar los componentes.
Figura 8-11
24 se c c i ó n 8 — se r v i c i O
