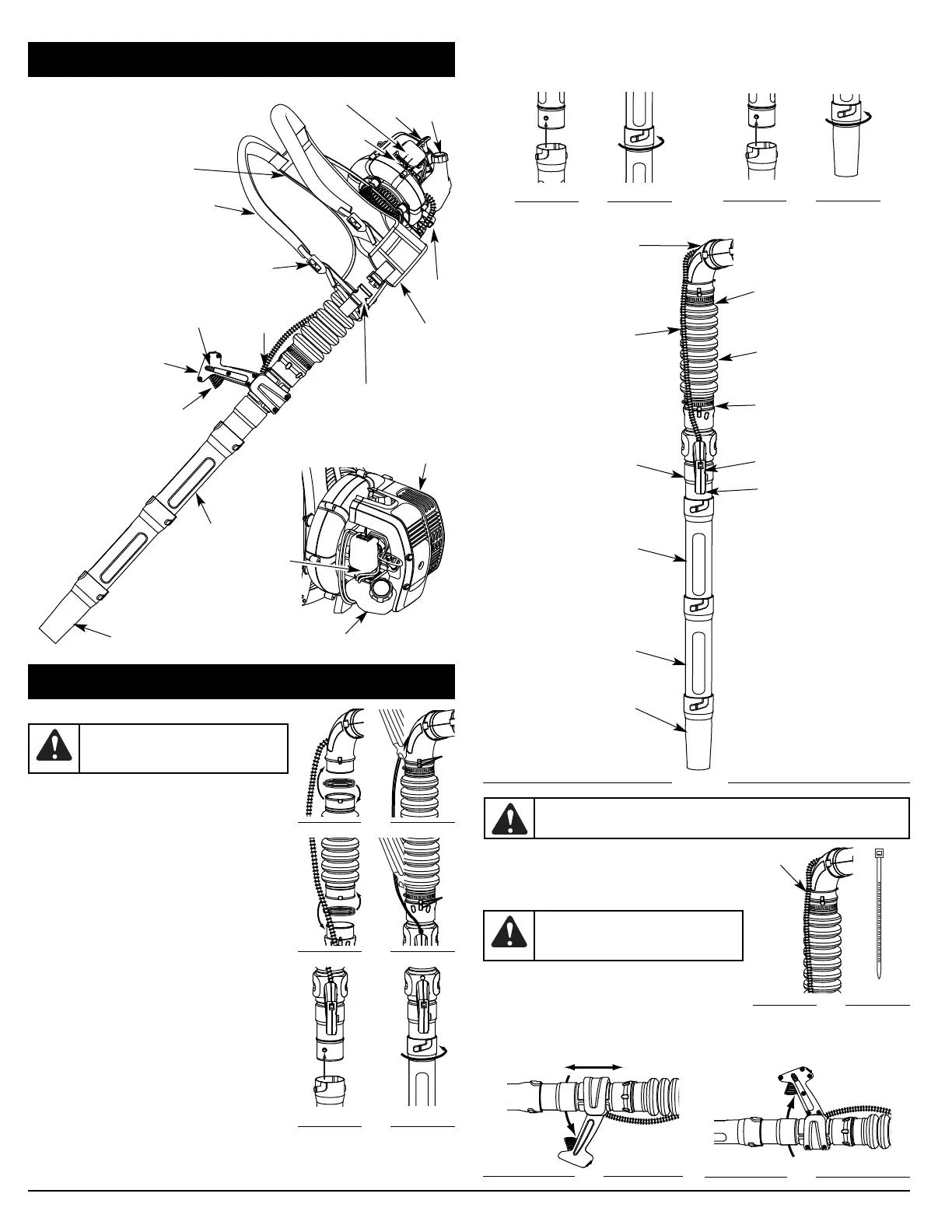

CONOZCA SU UNIDAD
Soporte
Traba del gatillo
Manija de la
cuerda de
arranque
Presillas de los
soportes de la
cintura
Silenciador
Cubierta de
filtro de aire
Bombilla del
cebador
Sistema de soporte
Tanque de combustible
Palanca del
obturador
Soportes de la
cintura
Tapa del
combustible
Gatillo
Tubo de la
sopladora
Manija de los soportes
de los hombros
Mango de control
del regulador
Cables del
regulador
Boquilla
ENSAMBLAJE DEL TUBO DE LA SOPLADORA
Instalación del tubo flexible
1. Coloque una abrazadera de manguera sobre el extremo del
tubo flexible (Fig. 1, A).
2. Deslice el extremo del tubo flexible con la abrazadera
colocada sobre la boquilla de la caja de impelente (Fig. 1, B).
3. Alinee el tope del tubo flexible con el tope de la boquilla del
motor (Fig. 1, C).
4. Apriete el tornillo situado en la abrazadera de la manguera
para asegurar el tubo flexible a la boquilla de salida del
impelente (Fig. 1, D).
Instalación del tubo superior de la sopladora
1. Coloque una abrazadera de manguera sobre el otro extremo
del tubo flexible (Fig. 2, A).
2. Deslice el extremo de la manguera con la abrazadera
colocada sobre el extremo superior del tubo superior de la
sopladora (Fig. 2, B).
3. Alinee el tope del tubo flexible con el tope del tubo superior
de la sopladora (Fig. 2, C).
4. Apriete el tornillo de la abrazadera de la manguera para asegurar
el tubo flexible al tubo superior de la sopladora (Fig. 2, D).
Instalación de los tubos inferiores de la sopladora y la boquilla
1. Alinee la ranura de tope en el extremo del primer tubo inferior
de la sopladora con el tope en el extremo inferior del tubo
superior de la sopladora (Fig. 3, A).
2. Inserte el tope del tubo superior de la sopladora en la ranura
de tope de la extensión del tubo (Fig. 3, A).
3. Haga girar el tubo de extensión en el sentido de las agujas
del reloj alrededor del tubo superior de la sopladora hasta
que el tope del tubo de la manija caiga en su lugar (Fig. 3, B).
4. Alinee la ranura de tope en el extremo del segundo tubo
inferior de la sopladora con el tope del extremo inferior del
primer tubo inferior de la sopladora (Fig. 4, A).
5. Inserte el tope del primer tubo inferior de la sopladora en la ranura
de tope del segundo tubo inferior de la sopladora (Fig. 4, A).
6. Haga girar el segundo tubo inferior de la sopladora alrededor del primer tubo inferior de la sopladora hasta
que el tope del segundo tubo inferior de la sopladora caiga en su lugar (Fig. 4, B).
7. Alinee la ranura de tope del extremo superior de la boquilla con el tope del extremo inferior del
Fig. 1
B
A
D
C
Fig. 2
B
A
D
C
ADVERTENCIA:
Para evitar lesiones
personales graves y daños a la unidad, apague
la unidad antes de quitar o instalar los tubos de
la sopladora.
A
B
Fig. 3
Soportes de los hombros
Fig. 6
Ajuste de la manija
1. Haga girar el mango de control del regulador en el sentido de
las agujas del reloj alrededor del tubo de la sopladora hasta
que apunte directamente hacia abajo (Fig. 8, A).
2. Tire del mango de control del regulador o empújelo a lo largo
del tubo de la manija hasta que quede a una distancia
cómoda de la sopladora de mochila (Fig. 8, B).
3. Alinee el mango de control del regulador con la ranura más cercana a la posición cómoda y gire el mango
de control del regulador en el sentido contrario a las agujas del reloj hacia la posición vertical (Fig. 9).
Tubo flexible
Abrazadera de la
manguera
Tubo del codo
Tubo superior de la
sopladora
Primer tubo inferior
de la sopladora
Segundo tubo inferior
de la sopladora
Boquilla
Cables del
regulador
Abrazadera de la
manguera
Mango de control
del regulador
Control de encendido
y apagado
Fig. 8
A
Fig. 9
ADVERTENCIA:
Para evitar lesiones personales graves, asegúrese de que las
cuatro partes del tubo de la sopladora estén fijadas en su lugar o firmemente instaladas.
B
segundo tubo inferior de la sopladora (Fig. 5, A).
8. Inserte el tope del segundo tubo inferior de la sopladora en la ranura de tope de la boquilla (Fig. 5, A).
9. Haga girar la boquilla en el sentido de las agujas del reloj alrededor del segundo tubo inferior de la
sopladora hasta que el tope de la boquilla del concentrador caiga en su lugar (Fig. 5, B).
Fig. 4
A
Fig. 5
B
A
B
INSTRUCCIONES DE MONTAJE
Asegure los cables del regulador
Coloque un cincho de plástico alrededor del tubo del codo y
los cables del regulador (Fig. 7) como se muestra,
asegurándose de no engarzar los cables.
Fig. 7
Cincho de
plástico
Cincho de
plástico
ADVERTENCIA:
No gire la manija hacia la
derecha para ajustar. Esto puede ocasionar que
los cables del regulador se desconecten del
mango de control del regulador o del motor.
El tubo terminado de la sopladora debe parecer como en la Figura 6.
