MONTAJE
Fig. 2
Alojamiento
del eje
Perno
Empuñadura
del eje
Mínimo de
6 pulgadas (15.24 cm)
Manija
INSTALACIÓN Y AJUSTE DE LA MANIJA
Instalación de la manija
1. Oprima la manija hacia abajo sobre el alojamiento del eje (Fig.
2). El orificio del perno de la manija debe quedar a la derecha.
2. Inserte el perno en el orificio del perno y oprímalo para que pase
a través de él (Fig. 2). Apriete el perno con una llave tubular de
3/8" pero no apriete por completo.
3. Mientras sujeta la unidad en la posición de funcionamiento (Fig.
13), desplace la manija hasta la ubicación que le ofrece el mejor
agarre. Ubíquela como mínimo a 6 pulgadas (15.24 cm) del
extreme de la empuñadura del eje (Fig. 2).
4. Apriete el perno con una llave tubular de 3/8" hasta que la
manija esté segura.
Ajuste de la manija
Si la manija requiere ajustes:
1. Afloje el perno con una tubular de 3/8" (Fig. 2).
2. Mientras sujeta la unidad en la posición de funcionamiento
(Fig. 13), desplace la manija hasta la ubicación que le ofrece el
mejor agarre. Ubíquela como mínimo a 6 pulgadas (15.24 cm)
del extremo de la empuñadura del eje (Fig. 2).
3. Apriete el perno con una llave tubular de 3/8" hasta que la
manija esté segura.
INSTALACIÓN DEL PROTECTOR DEL CABEZAL DE CORTE
Si el protector del cabezal de corte no está instalado, siga las
instrucciones a continuación. Siga solamente las instrucciones que
correspondan al tipo de eje y protector con que está equipada esta
unidad.
1. Coloque el protector del cabezal de corte en el soporte de
montaje. Alinee los orificios del protector del cabezal de corte
con los del soporte de montaje. (Fig. 1)
2. Enrosque los 2 tornillos en el soporte de montaje y el protector
del cabezal de corte apretándolos con la mano.
3. Apriete los tornillos con un destornillador Phillips #2 hasta que el
protector quede firme en su lugar. Apriete los tornillos con la
misma presión. La separación entre el soporte de montaje y el
protector del cabezal de corte deberá ser la misma a cada lado.
ADVERTENCIA:
Para evitar lesiones personales
graves, no opere nunca la unidad sin el protector del
cabezal de corte colocado.

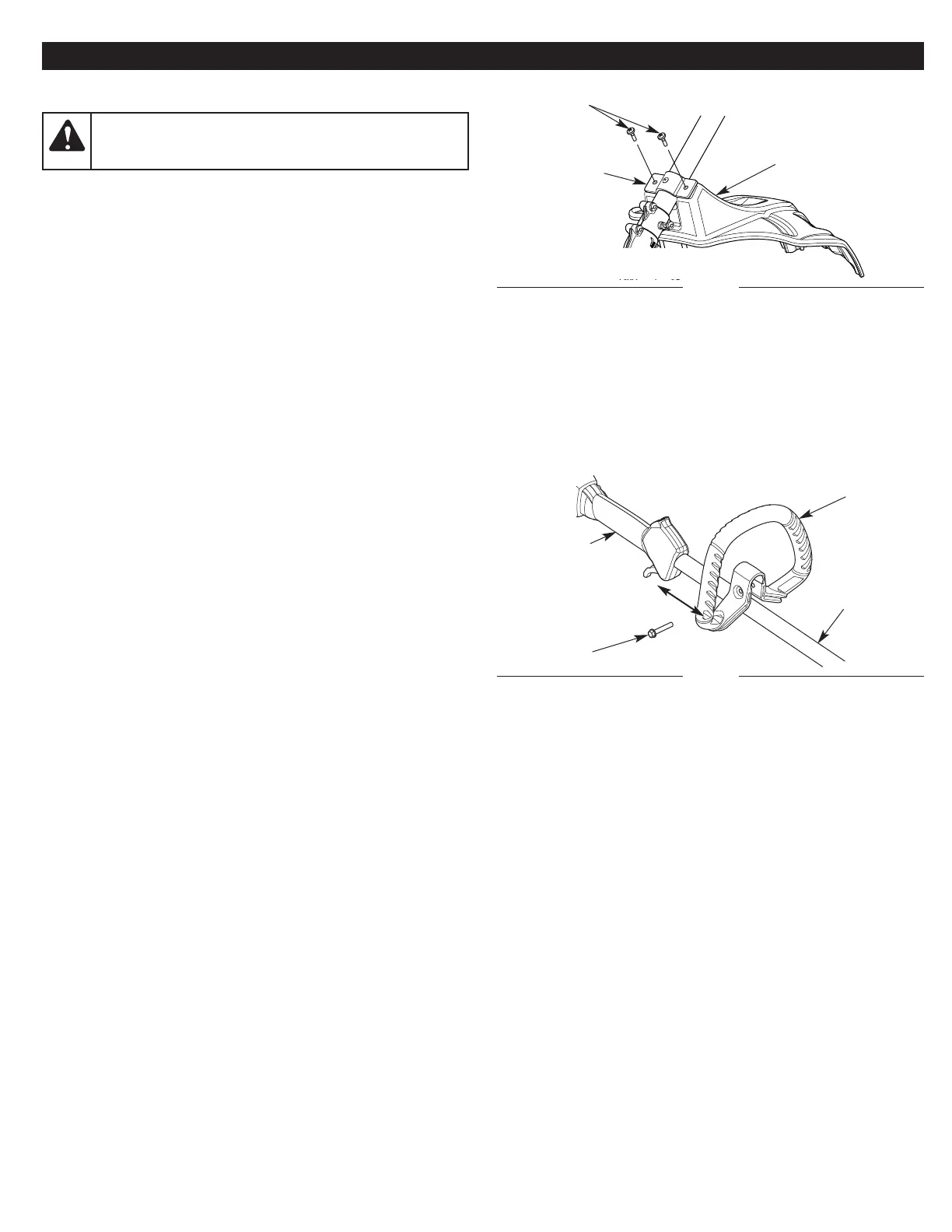

Fig. 1
Soporte de
montaje
Protector del
cabezal de corte
Tornillos (2)
